【適用事例紹介】アンダーフード冷却モジュール、液体の流れ回路解析

皆さま、こんにちは。
IDAJの小川です。



GT-SUITEは、車両冷却システムのモデル化が可能で、エンジン、トランスミッションなどの様々な部品からの熱を取り除く液体回路、熱が大気に排出されるアンダーフード冷却モジュールなどに適用することができます。

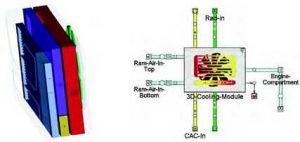

GT-SUITEには、GT-COOLという3次元のプリ処理ツールが標準で含まれていますので、液体回路モデルを3D CADデータから効率的に作成することができます。

このアプローチによって、形状に基づいてシステムの様々な分岐点での圧力損失をより正確に予測することが可能です。











GT-SUITEで、以下のような液体回路シミュレーションを実施することができます。
●冷却モジュール内部の熱交換器、ファンのサイズ設定と配置
●サプライヤーの部品の評価と選定
●冷却性能 vs. 設計目標の評価
●システム全体の性能に対する冷却モジュール性能の影響



資料はこちら（※）でダウンロードしていただくことができます。
（※）外部サイト「イプロス」で公開しています。ぜひ、ご覧ください。
