GT-SUITEによる航空機向け水素燃料電池推進システムのモデリング
皆さま、こんにちは。
IDAJの森田です。
今回は、マルチフィジックス・システムシミュレーションツール「GT-SUITE」の開発元である、Gamma Technologiesが公開しているBLOGの内容を翻訳および一部改修・追記してご紹介します。
航空業界では、ますます高まる排出削減目標の達成に向けて、メーカー各社が新たな推進技術を模索する急速な変革期に入っています。従来型エンジンの改良や持続可能な航空燃料は引き続き重要な選択肢ですが、水素利用の推進は、よりクリーンな飛行を実現する長期的な解決策となる可能性があります。
検討されている水素利用方式の中でも、燃料電池が、リージョナル航空機やコミューター航空機にとって特に有望です。水素を直接電気エネルギーへ変換し、電動推進システムと組み合わせることで、高効率、低騒音、運用時の炭素排出ゼロを実現できる可能性があります。
しかし、実用的な水素燃料電池航空機の設計は、燃料電池スタックを選定し、電動モーターと組み合わせるだけでは実現できません。真の課題は、複数のサブシステム、熱マネジメント、水素貯蔵、空気供給、制御、電動駆動システム、航空機全体の性能を、一つの最適化されたアーキテクチャへ統合することにあります。
そこで、GT-SUITEが重要なエンジニアリングツールとなります。
水素航空機の実現に向けたエンジニアリング上の課題
燃料電池推進システムは、本質的に複数の物理領域にまたがるシステムです。航空機全体のアーキテクチャでは、以下の要素を連携させる必要があります。
- 水素の貯蔵と燃料供給
- 燃料電池スタックの電気化学
- 空気圧縮・加湿システム
- 熱マネジメントと冷却ループ
- 熱交換器のサイジングと搭載設計
- 電動モーターとインバーターの統合
- 上位制御戦略
- ミッション全体の過渡性能
- 航空機の質量、抗力、空力の相互作用
各サブシステムはシステム全体の性能に影響します。
例えば、冷却能力を高めるとスタックの耐久性を向上できる可能性がありますが、熱交換器の大型化によってシステム質量が増加します。質量が増えると必要な揚力と抗力が変化し、推進負荷が高まるため、燃料電池と熱システムへの要求も増大します。つまり、一つの設計変更が、航空機アーキテクチャ全体へ速やかに波及するのです。

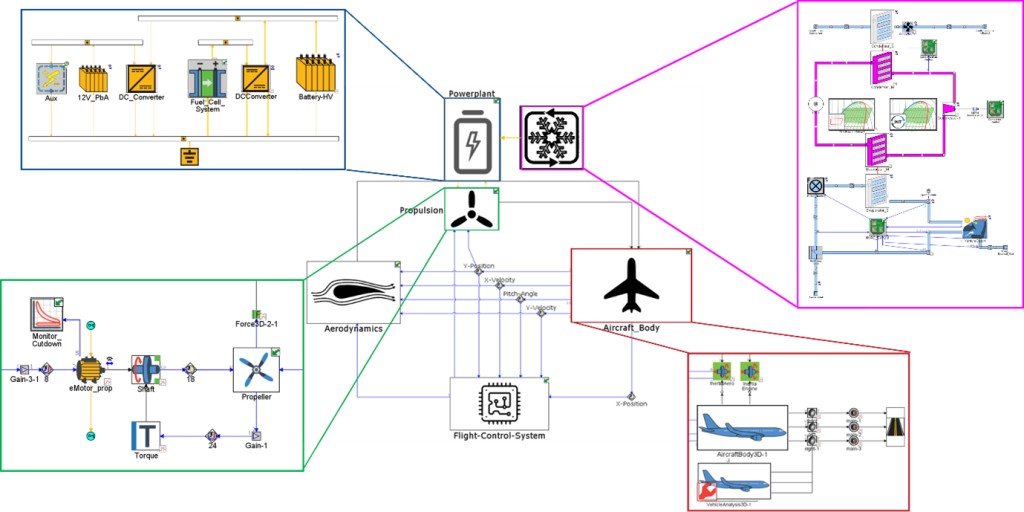

燃料電池航空機のシステムレベルモデル
従来のようにコンポーネントごとに開発する方法では、こうした相互作用を効果的に捉えることができないため、システムレベルのモデリングが不可欠です。また、飛行領域全体にわたる運用安全性と性能を確保するには定常解析だけでは不十分で、航空機アーキテクチャのサイジングと検証には過渡システムシミュレーションが重要です。さらに、燃料電池航空機ではまったく新しいアーキテクチャと技術が採用されるため、実験データや飛行データが不足しています。その結果、経験則に基づく従来のモデルベースシステムズエンジニアリング（MBSE）手法だけでは十分な精度を得にくく、物理ベースの予測型システムシミュレーションが求められます。
GT-SUITEによる燃料電池エコシステム全体のシミュレーション
燃料電池スタックのモデリング
水素推進の中核となるのが燃料電池スタックです。GT-SUITEでは、以下の項目をモデル化できます。これにより、静的な性能マップだけではなく、ミッションプロファイル全体における実際の作動挙動を把握します。
- 分極特性
- 電圧・電流特性
- 効率マップ
- 水輸送と電解質膜の水和
- スタック内部の発熱
- 運用期間中の劣化影響
- 過渡的な負荷変動に対する動的応答
水素貯蔵・供給システム
水素には固有のシステム課題があります。特に航空分野では、搭載性、重量、安全性が重要です。シミュレーションでは、以下を評価することができます。これらの影響を早期に把握することで、実機ハードウェアの開発に着手する前に、アーキテクチャの意思決定へ反映することが可能です。
- 極低温水素の貯蔵挙動
- ボイルオフの影響
- タンク圧力の変化
- 燃料供給の動特性
- 圧力調整システム
- 供給配管の熱挙動
- ミッション要求の変化に応じた消費量
熱マネジメントと排熱
熱マネジメントは、燃料電池航空機における最大の設計制約の一つとなることが少なくありません。燃料電池では大量の廃熱が発生するため、軽量な搭載設計と空力効率を維持しながら、効率よく排熱する必要があります。GT-SUITEでは、通常運転時の熱マネジメントに加え、水素システムのチルダウン過程もモデル化でき、極低温燃料の貯蔵・供給に伴う過渡的な熱挙動を評価できます。また、高速に計算できる1Dシステムシミュレーションから、詳細な3D有限要素熱解析まで、複数の忠実度レベルに対応する柔軟なモデリングが可能です。これにより、コンセプト検討、設計最適化、検証の各段階で適切な詳細度を選択し、計算速度と精度のバランスを取ることができます。
熱システムを過剰設計するのではなく、実際の運用要件に即して最適化できます。
- 冷却ループのサイジング
- 冷却水流量の最適化
- ポンプとファンの要件
- 熱交換器の設計
- 空気側の冷却効果
- 熱慣性の影響
- ミッション各段階における温度変化
- 高度や周囲条件の違いによるシステム性能
電動推進システムの統合
燃料電池は単独で作動するものではなく、電動推進システムへ電力を供給します。統合モデリングには、以下が含まれます。これにより、水素分子から推力の発生に至るまで、推進エネルギーの流れを包括的に解析できます。
- モーター効率マップ
- インバーター損失
- パワーエレクトロニクスの熱負荷
- バッテリーとのハイブリッド化戦略
- エネルギーバッファリング
- 過渡的な電力需要の管理
- 電気システム制御

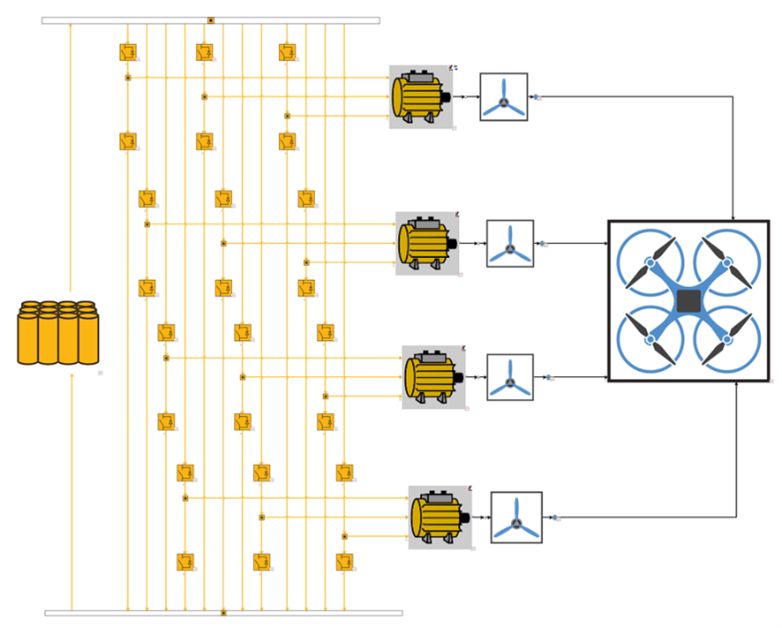

eVTOL向けパワートレインモデル
ミッションレベルの航空機シミュレーション
航空機システムの挙動は、飛行フェーズごとに異なります。
- 地上走行
- 離陸
- 上昇
- 巡航
- 降下
- 着陸
各フェーズでは、電力、冷却、制御に対する要求がそれぞれ異なります。GT-SUITEによるミッションレベルの過渡シミュレーションで把握できるのは下記の通りです。これにより、シミュレーションの役割はコンポーネントの検証からアーキテクチャの探索へと広がります。
- ピーク熱負荷
- 動的な水素消費量
- スタックの動作領域
- 冷却システムの応答
- パワートレイン効率の変化
- 航続距離への影響
- ペイロードのトレードオフ
- 航空機システム全体の実現可能性

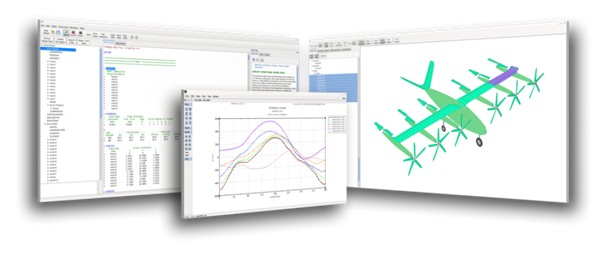

GT-SUITEとFlight Labによるミッションレベルの航空機シミュレーション
最適化による設計の迅速化
現代の航空宇宙開発では、物理モデリングに加えて、設計を迅速に反復することが求められます。実験計画法（DOE）、感度解析、サロゲートモデル、最適化ワークフローを活用することで、GT-SUITEは以下の項目を迅速に探索できるようにします。従来であればハードウェアを何度も試作し、数か月を要していた検討を、仮想環境で大幅に短縮します。
- 熱交換器の形状
- 冷却アーキテクチャ
- 燃料電池のサイジング戦略
- コンプレッサーの選定
- タンクのサイジング
- 制御戦略
- 効率、重量、性能に関する航空機レベルのトレードオフ
業界動向の加速によって高まるシステムシミュレーションの必要性
航空宇宙業界では、水素推進の実現可能性を検討する取り組みが進む中で、統合システム解析の重要性がますます認識されるようになっています。SafranやAirbusなどによる公開討議では、熱マネジメント、サブシステム間の連成、ミッションレベルの過渡性能に関するエンジニアリング課題が重視されています。これらは、アーキテクチャの意思決定を支援するうえでシステムシミュレーションが不可欠な領域です。
こうした業界での取り組みこそが、明確なメッセージです。水素航空機の未来を決めるのは、単一のコンポーネントにおける技術的ブレークスルーではありません。推進エコシステム全体を、一つの統合システムとしていかに効果的に設計できるかにかかっています。
まとめ ～水素航空機におけるシミュレーションの役割～
水素燃料電池推進は航空機の未来に大きな可能性をもたらしますが、その実現には、相互に強く連成する複数領域のエンジニアリング課題を解決する必要があります。GT-SUITEは、電気化学、熱システム、水素貯蔵、電動推進、制御、航空機のミッション挙動を統合的にモデル化することで、次世代水素航空機の設計、最適化、開発加速に必要なシステムレベルの知見をエンジニアに提供します。
航空分野がよりクリーンな推進方式へ移行する中、シミュレーションは設計を検証するだけでなく、設計そのものを形づくる中心的な役割を担います。
出典：Gamma Technologies Blog（2026年6月2日公開）
