プリポストプロセッサー「ennovaCFD」

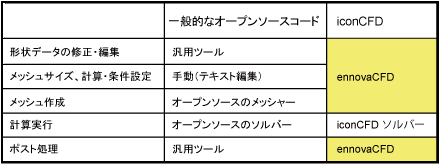

iconCFDは、単なるソフトウェアとしてでなく、ここでご紹介するennovaCFDをはじめ、CFDに必要なツールとの連携や組み合わせを想定し、実用に堪えうるよう新しいコンセプトで開発したサービスパッケージです。オープンソースCFDの操作性や作業フローに関して指摘されてきた課題は、ennovaCFDをご採用いただくことで解決することができます。

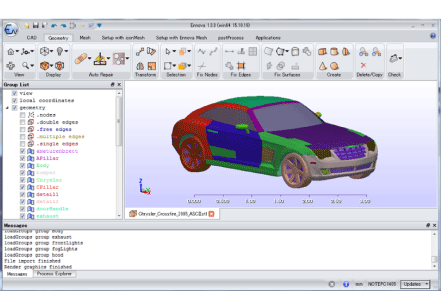

ennovaCFDは、IDAJとIDAJの関連会社であるEnnova Technologies Inc.が共同で開発したプリポストプロセッサーです。商用ソフトウェアと同様に、形状データのインポートからメッシュ作成、計算設定、計算実行、結果処理など、解析に必要な作業をGUI上でインタラクティブに操作することができます。
商用ソフトウェアと同等の機能や使いやすさを備え、作業工数を現状と同レベルにまで抑えることができます。これによって、iconCFDソルバーが持つメリットをより活かすことにつながるものと考えます。

特徴

優れたCADとの親和性

• CADインターフェース
• 代表的なCAD中間フォーマットに対応（STL、STEP、IGES）

独自のメッシュ機能

• CAD・メッシュリペア機能

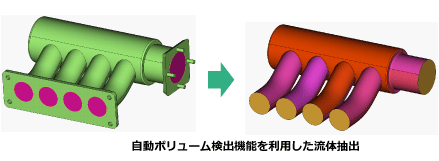

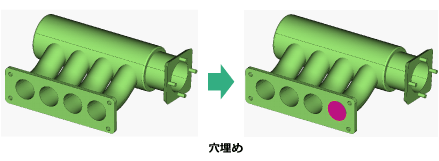

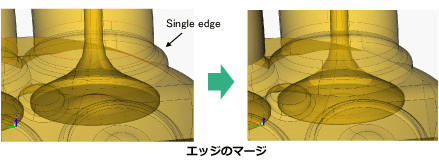

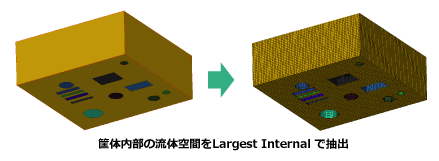

  CADデータにエラーがある場合でも修復することができます。ノード・エッジのマージ、穴埋め、自動ボリューム検出、インプリント・インターセクトなどの機能を装備しています。



• プリミティブ形状の作成
  Block、Cylinder、Cone、Sphereなどの形状を作成することができます。

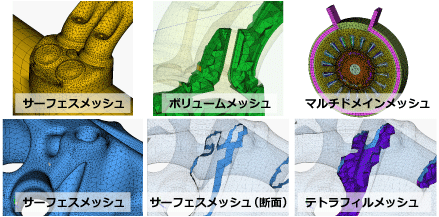

• サーフェスラッパー

• 2種類のボリュームメッシャー
  CADのパッチトポロジーから、生成するサーフェスメッシュ（tri & quad）を自動判定し、その内部にテトラ・ピラミッド・ヘキサ & レイヤーメッシュを生成します。
  マルチドメインメッシュ（流体 - 固体熱連成計算用メッシュ）を生成することができます。
  また、サーフェスメッシュを元にボリュームメッシュを生成、外部ツールで作成したサーフェスメッシュを使用することも可能です。


解析フロー

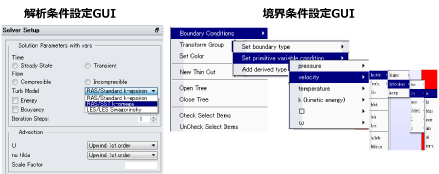

• 解析条件設定GUI
  計算実行に必要な情報をGUIから設定します。
  また、お客様の解析フローにあわせた個別カスタマイズも承ります。

• メッシュ及び計算条件ファイル出力機能
• ソルバー実行機能

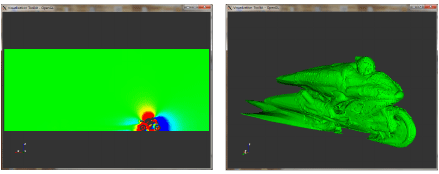

• ポスト処理機能
  並列化（分散データ、分散メモリ）、VTKファイル及び、iconCFDネイティブ結果ファイルに対応しています。
