BMS（バッテリー・マネージメント・システム）アーキテクチャ解説 ～BMSがバッテリーを保護・バランス調整・最適化する仕組み～
皆さま、こんにちは。
IDAJの森田です。
今回は、マルチフィジックス・システムシミュレーションツール「GT-SUITE」の開発元である、Gamma Technologiesが公開しているBLOGの内容を翻訳および一部改修・追記してご紹介します。
BMS（Battery Management System）は、各種センサーに基いてリアルタイムに自己判断し、バッテリーパックの安全性を確保しながら性能を最適化します。シミュレーションの観点では、このアーキテクチャは、センシング、意思決定、制御が電気的・熱的領域にどのように相互作用するかをモデル化するための基盤を提供します。本ブログでは、以下に示すBMSの中核機能を詳しくご説明し、BMSがいかにしてその役割を果たしているかを解説します。

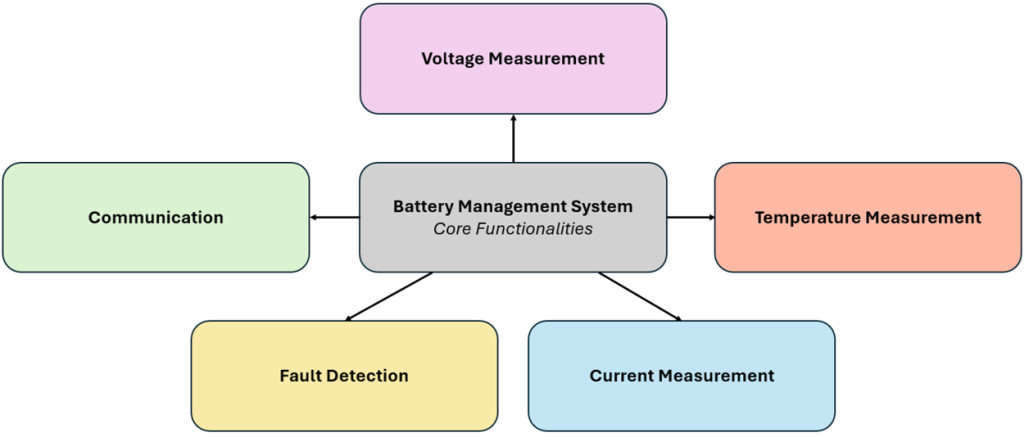

BMS（Battery Management System）の中核機能
電圧計測（電圧を監視）、温度計測（温度状態を監視し安全性を確保）、電流計測（充放電電流を計測し状態把握や制御に使用）、異常検知（過電圧・過電流・過熱などの異常を検出）、通信（車両制御ユニットや外部システムとのデータ通信）
バッテリーマネージメントシステム（BMS）におけるセンサーの役割
BMSは電圧センサー、温度センサー、電流センサーを用いてバッテリーの状態を把握します。電流センサーを用いて推定される重要な状態量のひとつがSOC（State of Charge：充電状態）です。SOCはバッテリーパックの瞬時容量を正規化した指標で、SOCが 0%という場合はバッテリーが完全に放電した状態、SOCが 100%という場合は満充電の状態です。SOCは直接計測することができませんので、経験的手法を用いて推定されます。
シミュレーションでは、計測ノイズ、信号遅延、サンプリングレートといったセンサー挙動を明示的にモデル化することで、これらが状態推定精度や保護ロジックのロバスト性に与える影響を評価します。センサーがバッテリーパック内のセルまたはモジュールの不均衡、あるいは安全動作範囲からの逸脱を検知した場合は、BMSに警告が送られます。警告を受けたBMSは、電流のディレーティング（安全性を確保するために定格電力または定格電流を意図的に低減する）や熱マネージメントシステムの調整といった適切な対処措置を講じます。
BMSによる故障検知と電磁障害（EMI）リスクへの対応
BMSには、センサーからの入力を使ってあらゆる種類の故障を検知するシステムが内蔵されています。故障が認識されると、BMSは電流のディレーティングや熱マネージメントシステムの調整など適切に措置します。これらのメカニズムは、潜在的な不具合を早期に検出し、安全上の重大事象へと発展することを防止するために設計されています。
この目的における最も重要なツールのひとつが、絶縁抵抗モニタリングです。絶縁抵抗モニタリングとは、高電圧システムとアース（EVの場合は通常シャーシ）との間の電気抵抗を計測するプロセスです。これにより、バッテリーシステムからアース構造体への意図しない電流の“漏れ”が生じていないかを検出します。通常、単一の絶縁故障は許容範囲内ですが、システム内で二重故障が発生した場合には短絡回路が形成される恐れがあります。BMSは絶縁抵抗を常時計測し、水分の侵入、機械的損傷、絶縁材料の劣化など、潜在的な故障の兆候を監視し続けます。
シミュレーションでは、絶縁劣化、水分侵入、故障閾値をパラメータ化することで、BMSが故障をどれほど迅速に検出できるか、また保護動作が安全な応答時間内に作動するかを検証することができます。故障が広がることをさらに抑制するために、バッテリーパックにはコンタクター（電磁接触器）も備わっています。コンタクターは、システム内の高電圧部品を接続または切断するために使用される電気制御式スイッチです。大電流を処理できる堅牢な設計となっており、BMSによって開放（切断）・閉路（接続）のタイミングが制御されます。バッテリーパックでは、これらのコンタクターはバッテリー切断ユニット（Battery Disconnect Unit、BDU）内に収容されています。BDUはバッテリーとその他の電気システムとの間の電力ゲートウェイとして機能し、下図に示すように、一般的にはメインコンタクター、プリチャージ回路、不可逆的な保護のための溶断ヒューズを備えています。

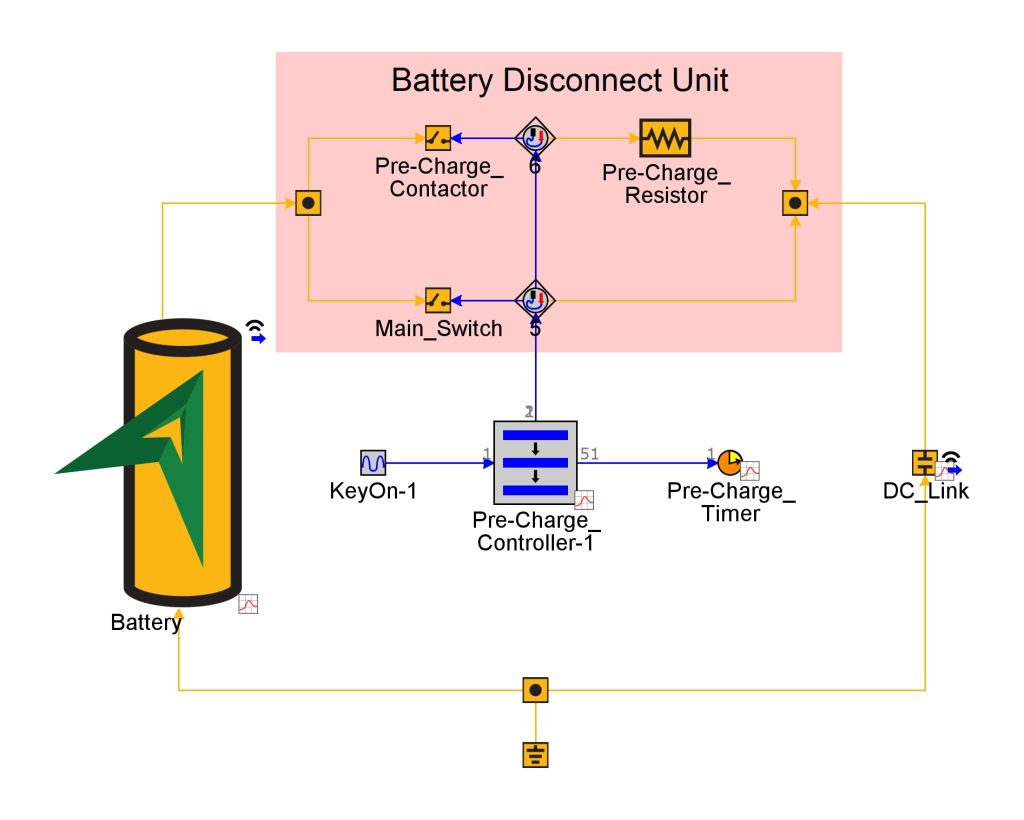

バッテリー切断ユニット（BDU）の例
通常動作時には、BMSはBDUを使用して電力供給を安全な手順で制御します。具体的には、突入電流を防ぐためにプリチャージコンタクターを先に閉路し、その後メインコンタクターを投入します。故障発生時には、BMSがコンタクターに開放指令を送り、バッテリーパックを即座に切り離すことで、それ以上の損傷やユーザーへのリスクを防止します。
これらの故障検知と切り離しのメカニズムは、問題が危険な状態へと発展する前に、継続的に兆候を監視し続けています。絶縁状態での監視、物理的な設計ルールの遵守、BDUを介した高電圧経路の制御を通じて、BMSは電動化システム全体の安全性、信頼性、耐障害性を確保する上で重要な役割を担っています。
BMSの通信アーキテクチャ：CAN・Ethernet・マスタースレーブ制御
センサーやコントローラー、その他のモジュール間での適切かつ頻繁な通信は、BMSがシステム全体にわたって応答を確認し、調整・微調整するために不可欠です。この通信ネットワークは、システムの神経伝達系のように機能し、センシングと制御アクションの間の連携を可能にします。
パックレベルでは、BMSは一般的にCAN（Controller Area Network）バスまたはEthernetを使用します。CANバスは柔軟性が高く、多数のノード（接続コンポーネント）をサポートし、優れたノイズ耐性を持つため、BMSとインバーター、充電器、車両制御ユニット、熱管理システムとの接続に理想的な選択肢となります。
高度な分散型システムでは、バッテリーパックが複数のセグメントに分割され、それぞれが専用のローカルBMSモジュール（スレーブBMSと呼ばれます）によって監視されることがよくあります。各スレーブBMSは、担当するセルまたはモジュール群からの計測値を収集する役割を担います。これらのスレーブユニットは収集したデータをマスターBMSと呼ばれる中央コーディネーターへと送信します。
マスターBMSは監視コントローラーとして機能します。全スレーブモジュールからのデータを集約し、充放電制限、状態推定、安全上の優先制御といった高レベルの意思決定を行い、車両またはシステムの他の部分とインターフェースとなります。また、バランシングの開始や特定モジュールの切り離しなど、スレーブモジュールへの指令を返すこともあります。
分散型BMSアーキテクチャでは、シミュレーションによって通信遅延やデータ同期、メッセージ損失を評価することで、安定した制御動作を確保し、誤故障検出の発生を防ぐことができます。適切に設計された通信アーキテクチャによって、すべての信号、メッセージ、指令がシステム内を確実に伝達し、バッテリーが安全で効率的に、そして周囲の環境と調和して動作することが保証されます。
バッテリー管理システム（BMS）開発におけるシミュレーションの役割
人間の感覚器官が情報を脳に送り、脳が解釈と意思決定を行うように、バッテリーパック内の電圧・温度・電流・故障検知・通信に関するすべての入力が、最終的に動作の“脳”にあたるBMSに集約されます。BMSは単にデータを収集するだけでなく、バッテリーの健全性と性能を継続的に評価し、安全性・効率性・長寿命を確保するためにリアルタイムで意思決定を行います。
SOC（充電状態）・SOH（健全性状態）・SOP（出力状態）といった内部状態の推定から、保護判断の実行や制御指令の発行に至るまで、BMSはバッテリー挙動のあらゆる状況を統括する責任を担っています。ノイズを含む信号の処理と急激な変化への応答、セル、モジュール、運転条件を含めたばらつきへの適応が必要です。
電気・熱・劣化・制御モデルを組み合わせたシミュレーションによって、推定アルゴリズム、保護ロジック、電力制限が実際の運転シナリオ下でどのように動的に相互作用するかを観察することができます。
BMSファームウェアの一行が実装される前、あるいはハードウェアが製作される前に、GT-SUITEのようなシステムシミュレーションツールに基いてBMSアルゴリズムの開発・検証・最適化を行うことが理想的です。仮想バッテリーシステムはデジタルシャドウとして機能し、広範なユースケースと条件における実際のバッテリーの電気的、熱的、劣化挙動を再現します。これによってハードウェアに問題が現れる前に潜在的な課題を検出し、迅速な反復検討と早期統合、より安全な実装を実現します。
シミュレーションによって、セル温度の上昇が内部抵抗に与える影響を調べることができ、それがSOP制限とリアルタイムの電流ディレーティング判断にどう波及するかを把握することができます。
まとめ ～BMSアーキテクチャとポイント～
- バッテリー管理システム（BMS）の内部アーキテクチャと中核機能、バッテリーの安全性、性能、長寿命化をBMSで担保する
- 電圧や温度、電流センサーといった主要コンポーネント、バッテリー切断ユニット（BDU）内の絶縁抵抗モニタリングとコンタクターを含む故障検知メカニズム、CANまたはEthernetネットワークを介したマスター・スレーブBMSユニット間の通信
- BMSがバッテリーの健全性を監視し、性能のバランスを保ち、故障を防止し、リアルタイムの意思決定を調整する中枢的インテリジェンスとして機能
- BMS開発を支援するシミュレーションの役割として、ハードウェア製作前にデジタルモデルを通じた仮想テスト・制御アルゴリズム検証・システムレベルの相互作用の早期検証を実現
出典：Gamma Technologies Blog（2026年3月4日公開）
