OpenFOAMをより使いやすくするためのプリポストツール(その2)
皆さま、こんにちは。
IDAJの伊藤です。
前回は、ennovaCFDとennovaCFD for OpenFOAM(※1)の機能を中心にご紹介しましたが、今回はennovaCFD for OpenFOAMを使った解析例をご紹介します。

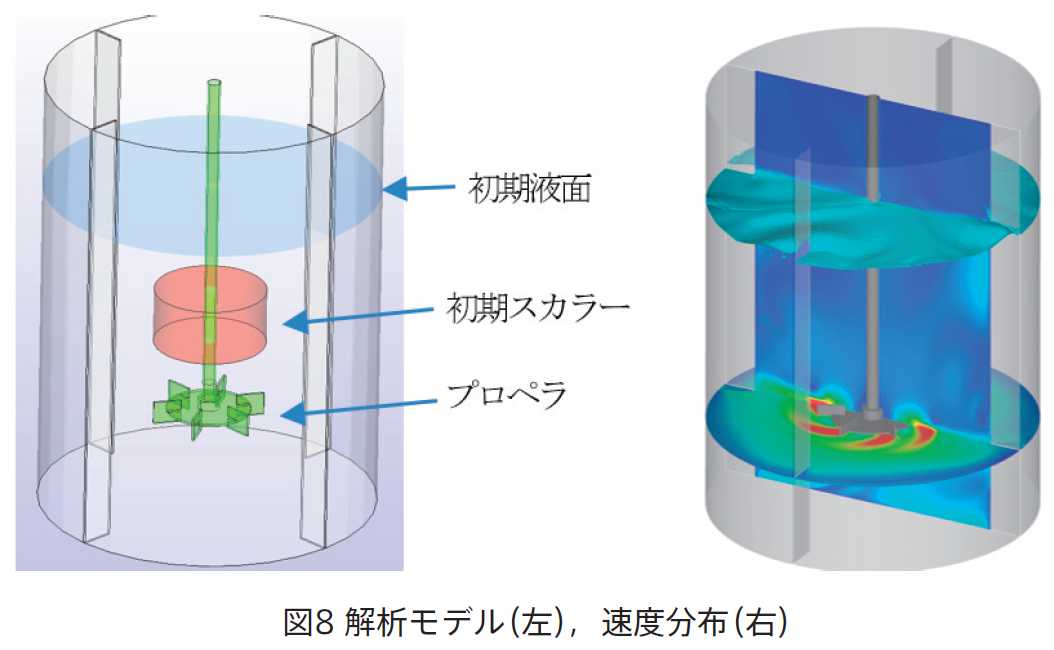

■攪拌機解析
InterDyMFoamソルバーを使用した、撹拌槽内の非定常VOF解析の事例です。
液体中にパッシブスカラーを配置し、スカラーの過渡的な混合を計算しています。プロペラの回転にはスライディングメッシュを使用しました。

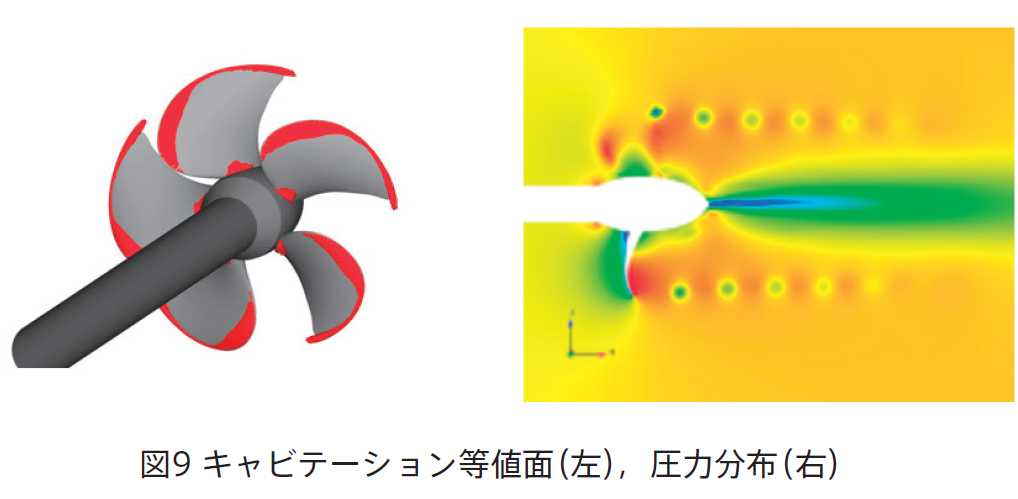

■プロペラ解析
InterPhaseChangeDyMFoamソルバーを使用した、水槽中のプロペラ非定常解析です。
プロペラの回転にはスライディングメッシュを使用しています。ここでは、圧力変化による相変化を考慮し、翼先端のキャビテーションを予測しています。

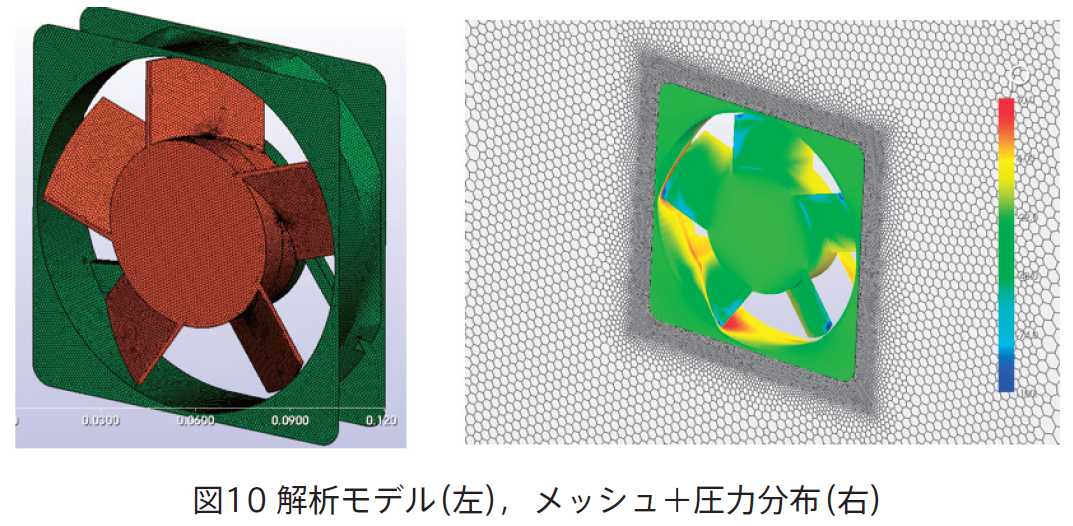

■軸流ファン解析
simpleFoamソルバーを使用した、軸流ファン定常解析です。
ファンの回転にはMRFを使用しています。
使いやすいプリポストツールがあるだけで、市販CFDツールと同じ操作感で、様々な解析にOpenFOAM(※2)を利用することができるのではないでしょうか?!
これからOpenFOAMの活用をご検討されているお客様は、そのプリポストツールとして、ennovaCFD for OpenFOAMを是非一度お試しいただければと思います。
またOpenFOAMソルバーのバグ修正や計算安定化、新機能開発などの課題は、引き続きiconCFDで開発を進めることで対応していきます。
ライセンスに縛られないオープンソースCFDの活用は、これまでのCFDの利用方法を革新する大きな可能性を秘めています。
皆さまからのお問い合わせをお待ちしています!
※1 ennovaCFD for OpenFOAMのご利用には別途ライセンスが必要です。
※2 OpenFOAMはESI GroupのOpenFOAM社が商標登録を持つ物理場の演算コード群です
