多様な物理ソルバー、使いやすいGUI、シンプルで柔軟なライセンス構成の汎用熱流体解析ソフトウェアSimcenter STAR-CCM+

皆さま、こんにちは。

IDAJの伊藤です。

Simcenter STAR-CCM+は、Siemensが開発する汎用熱流体解析ソフトウェアです。

Simcenter STAR-CCM+は、熱流体解析を得意とするだけでなく、構造解析、粉体解析、電磁場解析、レオロジー解析といった多様な物理ソルバーを持つマルチフィジックスシミュレーションソフトウェアでもあります。

使いやすく統合されたGUIを備え、3D CAD、メッシュ作成、解析設定、結果処理までの一連の機能をシームレスかつ効率的に操作することができます。また、利用形態に応じたシンプルで柔軟なライセンス構成であるため、ものづくりの最前線で活躍する設計者や開発者の皆様にとっては、とても使いやすいツールです。

多様な物理ソルバーと事例

1.有限体積法(FVM)による熱・流体解析(CFD)ソルバー

ハイエンドの汎用熱流体解析ソフトウェアとして、多様な熱流体解析機能を搭載しています。

  • 定常・非定常
  • 圧縮性・非圧縮性
  • 2D・3D
  • 層流・乱流(RANS・DES・LES)・非粘性
  • アジョイントソルバー(形状最適化・トポロジー最適化)
  • 混相流(VOF・液膜・EMP・MMP・DMP・LMP)
  • 化学反応・燃焼(詳細化学反応・渦消散、フレームレット、エミッション、点火モデル、液体反応、粒子反応)ほか
1 ブレーキディスク冷却ダクト(形状最適化、固体熱連成)

ブレーキディスク冷却ダクト(形状最適化、固体熱連成)

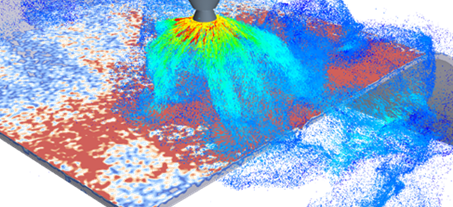

2 スプレー塗装(LMP_液膜)

スプレー塗装(LMP_液膜)

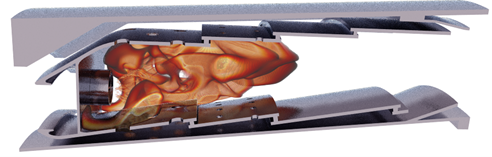

3 ガスタービン燃焼(フレームレット)

ガスタービン燃焼(フレームレット)

2.有限要素法(FEM)による構造解析ソルバー

有限要素法による構造解析ソルバーを独自開発し、各種構造解析機能を搭載しています。

  • 静的・準静的・動的解析
  • 熱応力解析
  • 流体-構造連成解析(FSI)

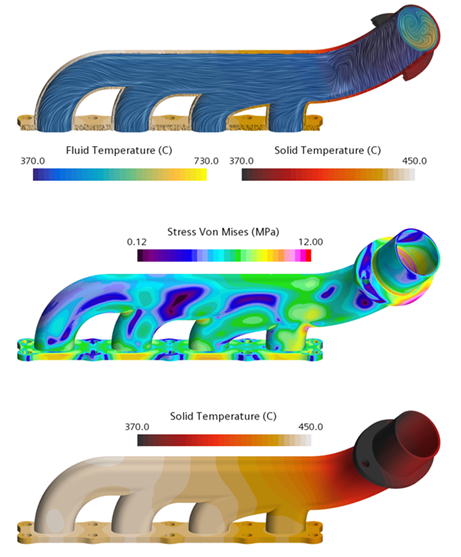

  • 4 排気マニホールドの熱応力

    排気マニホールドの熱応力

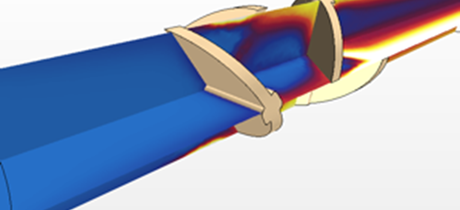

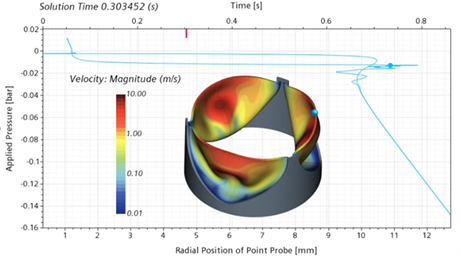

    5 人工心臓弁

    人工心臓弁

2.離散要素法(DEM)による粉体解析ソルバー

球、円筒、カプセルのほか多面体の粒子形状に対応し、ファイバー粒子や凝集粒子といった変形や破断する粒子も取り扱えます。粗視化モデル、DEM-CFD連成では、抗力・揚力・圧力勾配力以外に、粒子燃焼モデルや蒸発・凝縮モデル、剛体運動連成やメッシュモーフィングに対応しています。

6 流動層

流動層

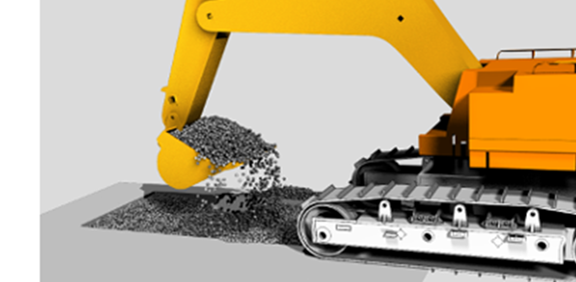

7 掘削

掘削

4.有限要素法(FEM)と有限体積法(FVM)による電磁場ソルバー

静磁場・過渡磁場解析、誘導加熱やオーム加熱、異方性の導電率・透磁率などを考慮した解析が可能です。

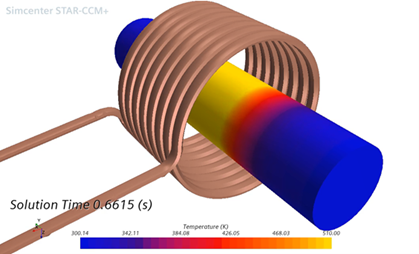

8 コイルによる誘導加熱

コイルによる誘導加熱

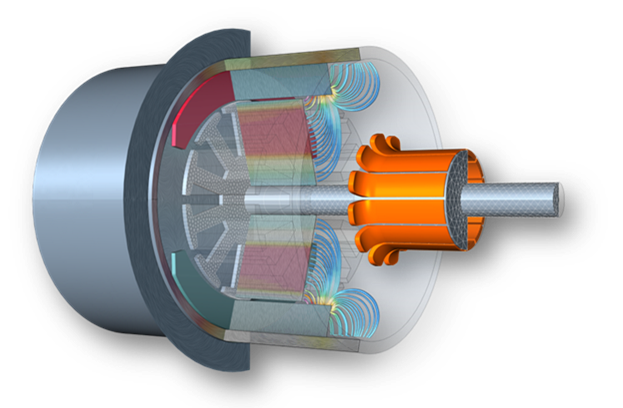

9 モーター冷却

モーター冷却

5.有限要素法(FEM)によるレオロジー解析ソルバー

高粘性・粘弾性解析、非ニュートン流体や粘弾性流体などの計算に適用できます。

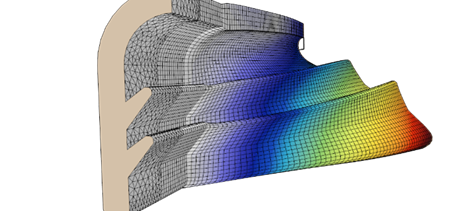

10 ダイ押出し

ダイ押出し

11 スタティックミキサー

スタティックミキサー

完全に統合されたユーザーインターフェース

単一のシミュレーションファイル(.sim)を使用して、統合環境内で、CADデータ生成、メッシュ作成、計算実行、結果評価までシームレスに作業することができます。また、不要な項目の非表示、独自のパネルや注釈を作成するためのパーソナライズ機能を備え、ワークフローの自動化による作業の効率化が期待できます。

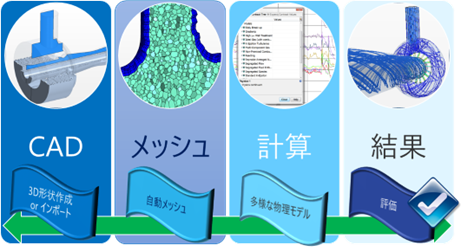

12 統合されたGUIでの一連の操作

統合されたGUIでの一連の操作

シミュレーションテンプレート

特定のテーマの解析にあわせて、設定項目の説明やパネルなどを作成し、テンプレートファイルとして保存、次回からはテンプレートファイルを開き、説明に従って作業すれば同種の解析実行を効率的に実施することができます。

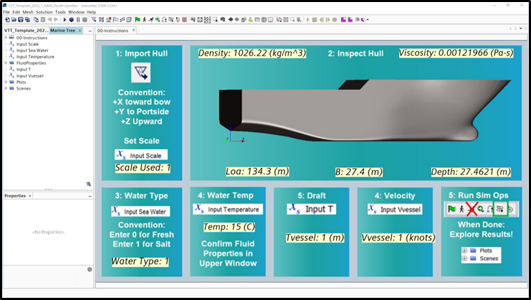

13 シミュレーションテンプレート

シミュレーションテンプレート

シンプルで柔軟なライセンス構成

プリ・ポストまたはソルバー実行用のコアライセンス(STAR-CCM+)と、並列数設定用の各種ライセンス(Power Tokens/Power Session/Power on Demand)、各種CADデータを取り扱うためのライセンスの3種類の組合せで構成されています。

種類

表記

説明

コアライセンス

STAR-CCM+

プリ/ポストおよびすべての物理ソルバーを利用可能

並列数設定用ライセンス

Power Tokens

並列数の追加、プリ/ポスト起動に利用可能

ジョブマネージャからのジョブ数×並列数に利用可能

並列数無制限ライセンス

Power Session

コアライセンス(STAR-CCM+)の並列数無制限版

クラウド用プリペイドライセンス

Power on Demand

ジョブ数および並列数無制限のクラウド用時間消費型のプリペイドライセンス

エンジニアリングコンサルティングサービス

IDAJで取り扱っている他ソフトウェアと同様に、Simcenter STAR-CCM+を適用したエンジニアリングコンサルティングサービスを承っています。Simcenter STAR-CCM+が持つ各種機能を使用したSimcenter STAR-CCM+単体での解析はもちろん、GT-SUITEmodeFRONTIERSIMULIA Abaqus Unified FEAとの連携・連成解析にも対応します。これらツールとの連携・連成解析が実施できることはIDAJの強みであるととらえておりますので、今後は適用テーマを増やしながらお客様の課題解決の一助となるよう尽力いたします。

●各種コンサルティングサービスの詳細はこちら



IDAJで取り扱っているCFDツールのラインナップにSimcenter STAR-CCM+が加わったことで、これまでより広い業界のお客様に対して、IDAJが長年培ってきた熱流体解析の知見をお届けできる環境が整いました。ものづくりプロセスの変革の実現に向けて、Simcenter STAR-CCM+によって微力ながらも貢献したいと考えております。Simcenter STAR-CCM+にご興味がある方は是非お気軽にIDAJへお問い合わせくださいますようお願いいたします。
