モータの設計シーンに対応した電磁界解析の活用方法(その2)
皆さま、こんにちは。
IDAJの清水です。
(過去の記事)
今回は、概略設計から始めます。

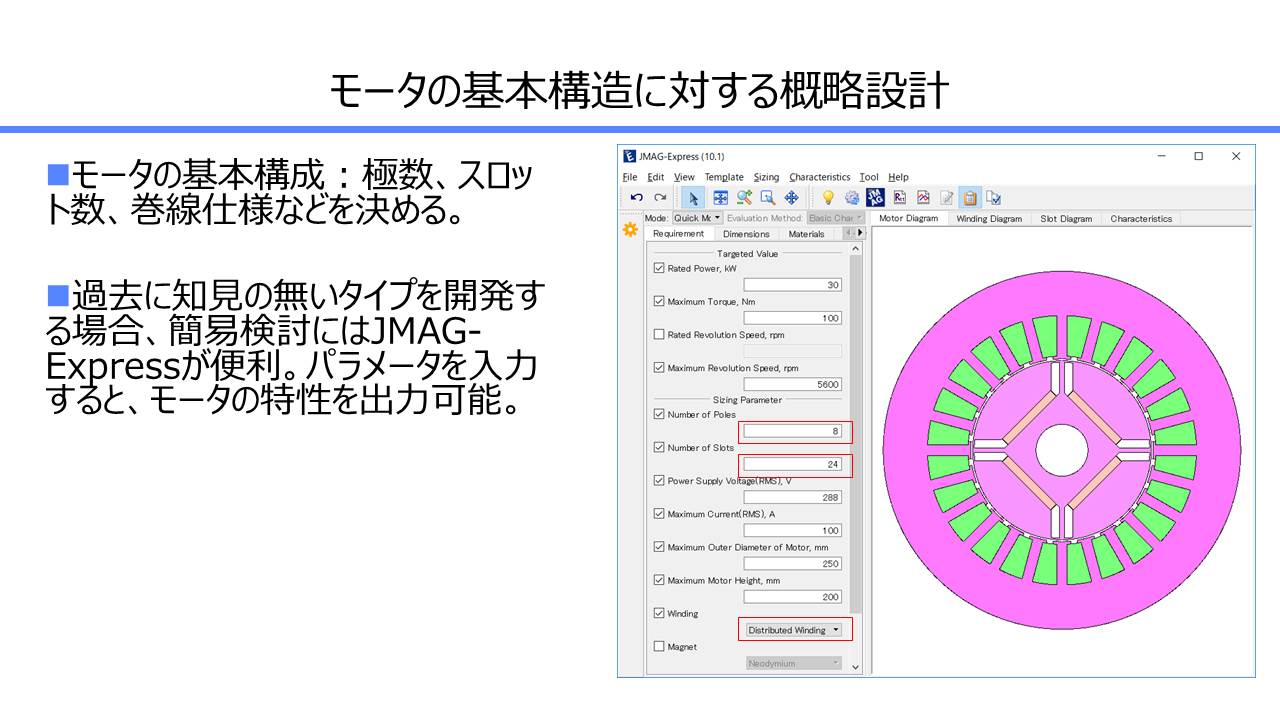

概略設計として、まずモータタイプを決めます。今回はIPM(Interior Permanent Magnet Motor)にしてみました。次に、基本構成として、極数、スロット数、巻線仕様を決定します。過去のノウハウがまったくない開発を行う場合、この段階ではJMAG-Expressを使うのが便利です。JMAG-Expressには、ベースとなるモータのテンプレートが用意されており、数値を入力するだけでモータ特性をラフに計算することができます。また、要求仕様を入力することで、モータパラメータをおおよそ調整する機能もあります。
今回はこの機能を使って、要求仕様に体格、出力、トルク、電圧、電流を入力し、極数とスロット数と巻線仕様をパラメータに比較した例をご紹介します。

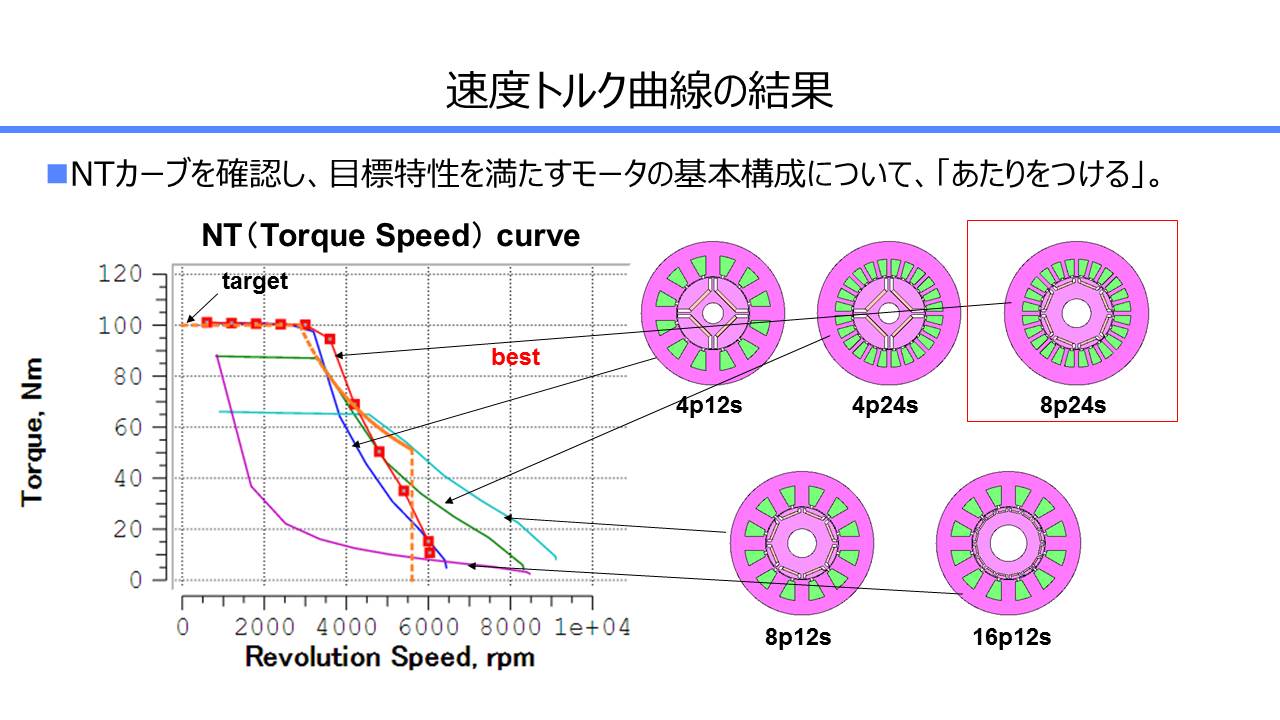

こちらは、速度トルク曲線の結果です。
分布巻の4極12スロット、4極24スロット、8極24スロット、集中巻の8極12スロット、16極12スロットを検討しました。オレンジ色の破線が仕様値です。ここで一番良いのは8極24スロットだということがわかりますが、あくまで概略検討ですので、目的は「当たりつけ」です。

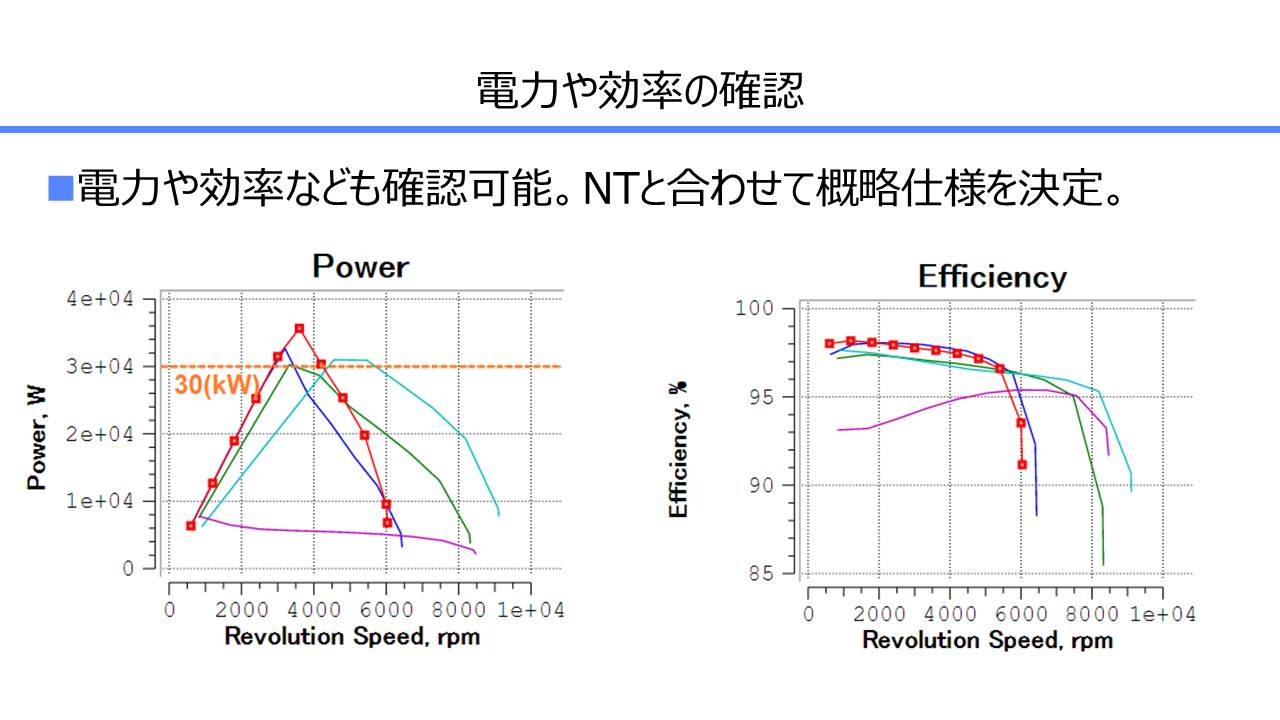

また、電力や効率なども確認することができますので、良い基本構成にはあたりをつけておきます。
このケースでは電力が定格出力値を超えていますが、効率は問題ないので、このまま8極24スロットを採用することにします。
➡【関連資料ダウンロード】誰でも実践できる! 踏み出そう、第一歩! modeFRONTIERを使ったノーコードデータサイエンス
➡【関連資料ダウンロード】最適化という言葉から生じる誤解あれこれ
➡【関連資料ダウンロード】実測とのコリレーションによる高精度モータNV解析と対策検討
電磁界解析、最適化などCAEに関するご不明な点は、下記までどうぞお気軽にお問い合わせください。
追記・更新:2022年8月29日
