CADfixによる共有面の作成方法
皆さま、こんにちは。
IDAJのCADfixサポート担当のTitan0です。

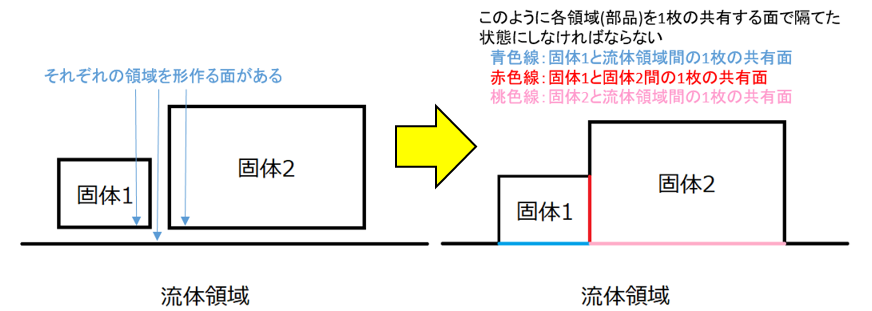

主に流体解析ツールを使用して、複数の固体部品と流体の熱連成シミュレーションを行う場合、ツールによっては部品（領域）間の接触面を1枚の共有する面にしておかなければならないことがあります。
部品(領域)間の接触面を1枚の共有する面にする

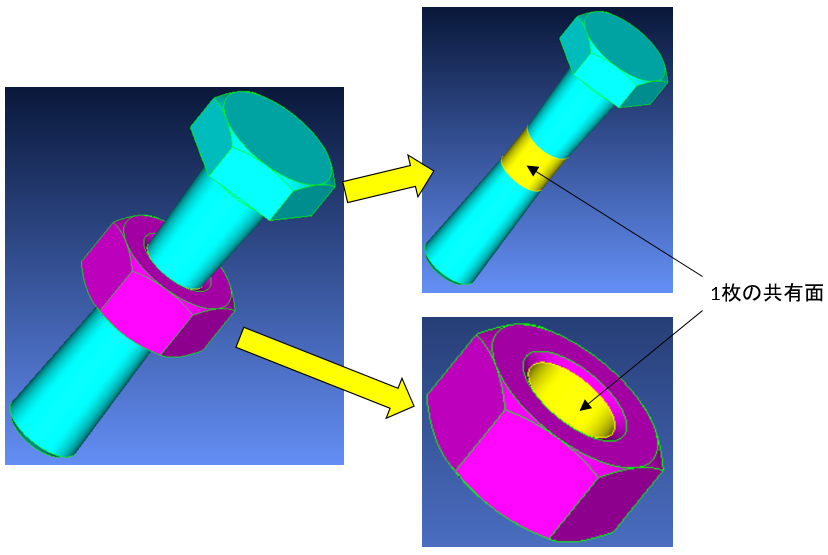

たとえば、ボルトとナットだとこんな↓感じ。
ボルトとナットの例
やっかいな共有面の作成はCADfixにおまかせ
一見簡単そうに見えるのですが、実はなかなかやっかいな作業なのです。
一般的な3D CADでは、個々の形状を作成したり、複数パーツをブーリアン演算で1つにする処理をすることは可能ですが、面を共有する形で複数のボディ（ソリッド）を作成することはできません。また流体解析ツールのサーフェス修正機能で対応が可能ですが、複雑な形状になると手間がかかる可能性が高いのも事実です。
この作業、CADfixの「ボディの結合」という機能を使うと簡単にできるのをご存じでしょうか？

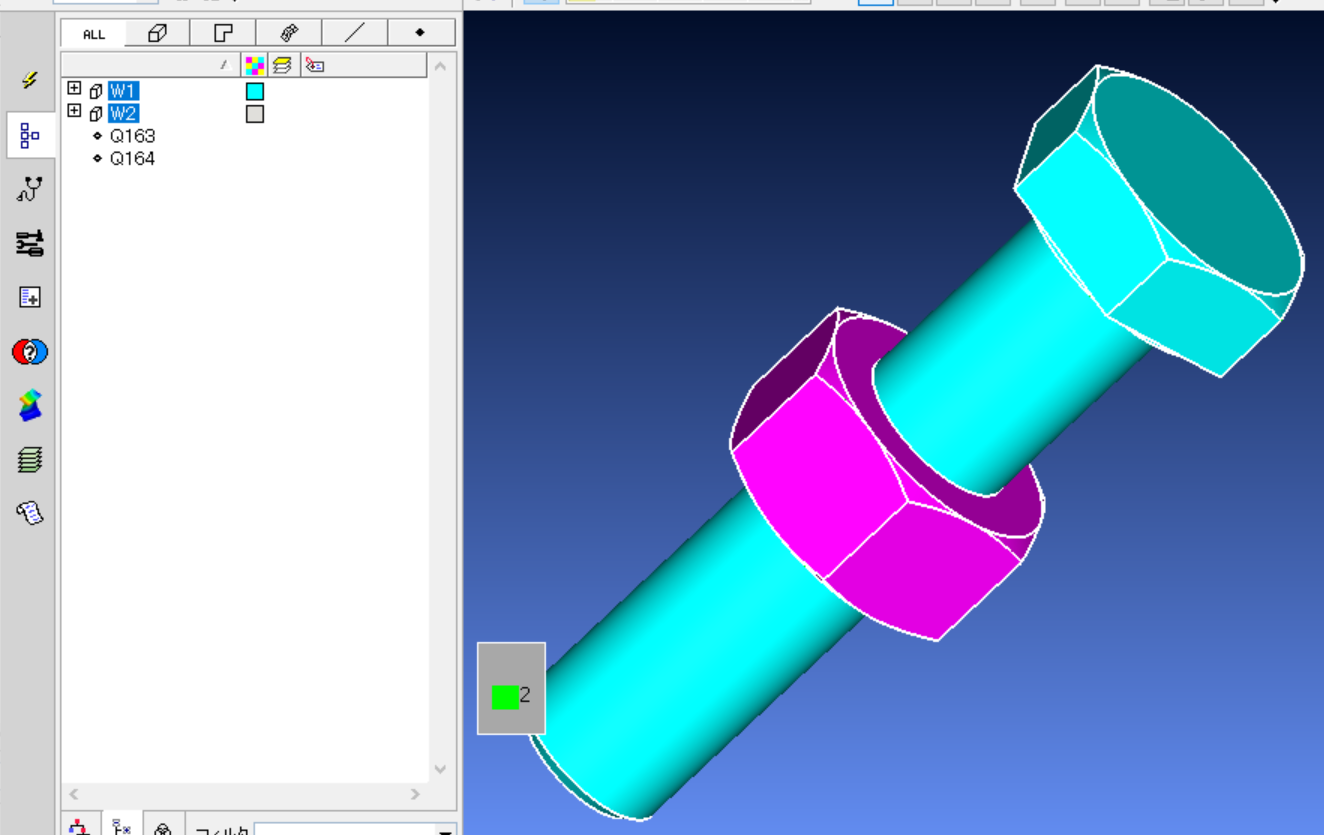

①まずは結合する（共有面を作成する）複数ボディを画面上もしくはツリー上で選択します。
操作手順①

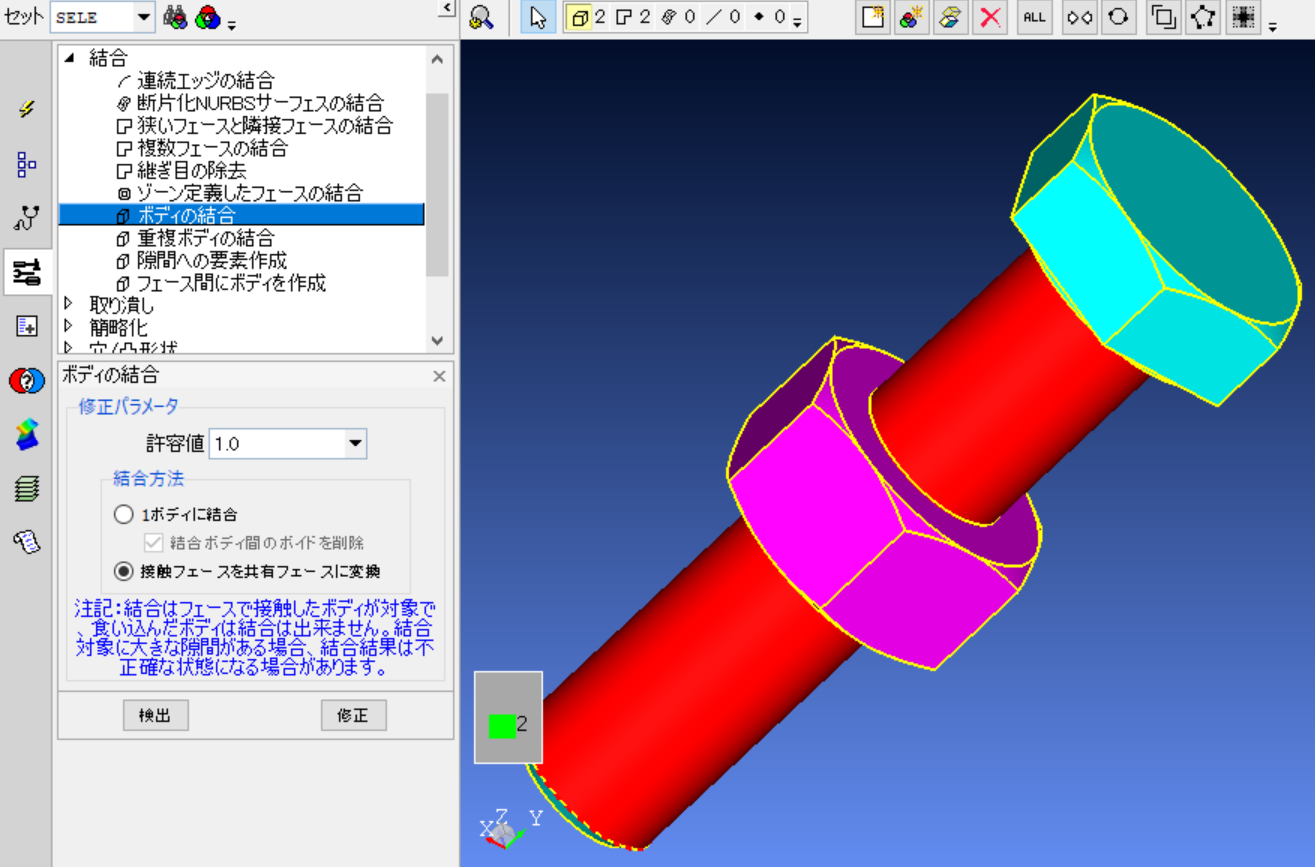

②次に、「ツール」＞「ボディの結合」を選択し、許容値を適宜入力して「接触フェースを共有フェースに変換」を選択します。
操作手順②
③「検出」ボタンを押します。検出できると接触面が赤色で表示されます。検出されない場合は、パーツ位置の確認や、許容値を大きくして再度検出をお試しください。
許容値の単位はGUI右下に表示された単位です。

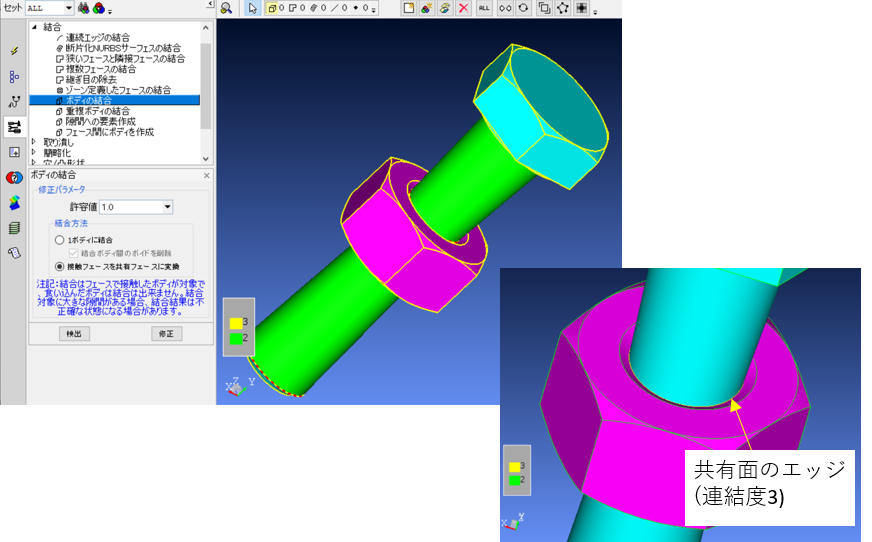

④最後に「修正」ボタンを押すと検出された接触面が緑色に変わります。この段階で検出された面が“共有面”と“接触していない面”に分割された状態になっています。
CADfixでは、共有面のエッジが連結度3（黄色線）で表示されます。連結度3になっていれば共有面ができたことになります。
操作手順④
できた。よっしゃー!!
ここまでくれば、あとはこの形状データを対象のツールで読み込める形式で出力するだけ。とても簡単です！
CADfixは多種のCADデータを読み込みでき、またボディの結合以外にも様々な形状修正機能があります。CAD・CAEソフトウェアで確実にデータを読み込めむことができるように、不具合の修正や品質向上に貢献します。
さぁ、CADfixを使用して、ストレス軽減しながら、CADに関する様々な問題を一挙に解決しましょう!!
