CADfixによるフィーチャーの除去方法
皆さま、こんにちは。
IDAJのCADfixサポート担当のTitan0です。
流体解析（CFD：Computational Fluid Dynamics）で使用するメッシュの場合、ボルト穴や小さなR面取りなどを考えると、メッシュ数増加、メッシュ品質悪化など大変なことが多いですよね。でも受け取ったCADには、だいたい付いていますよね・・・ボルト穴やすごく小さい面取りなど・・・それらを修正する機能が備わった流体解析ツールもありますが、修正箇所が多いとストレスも倍増です。
かと言って、設計者の方に「シミュレーションのためにボルト穴とか面取りを省いたCADデータ用意してください」とお願いするわけにもいきません。
不要なフィーチャーを選択して”ポチッ”で完了
そんな時は、ササッ！とCADfixで修正しましょう。
例えば、
・不要なC面取り、R面取り
・不要な穴
・とても小さなフェース
などなど、不要なフィーチャー（形状）を選んでポチッとするだけ。簡単です。

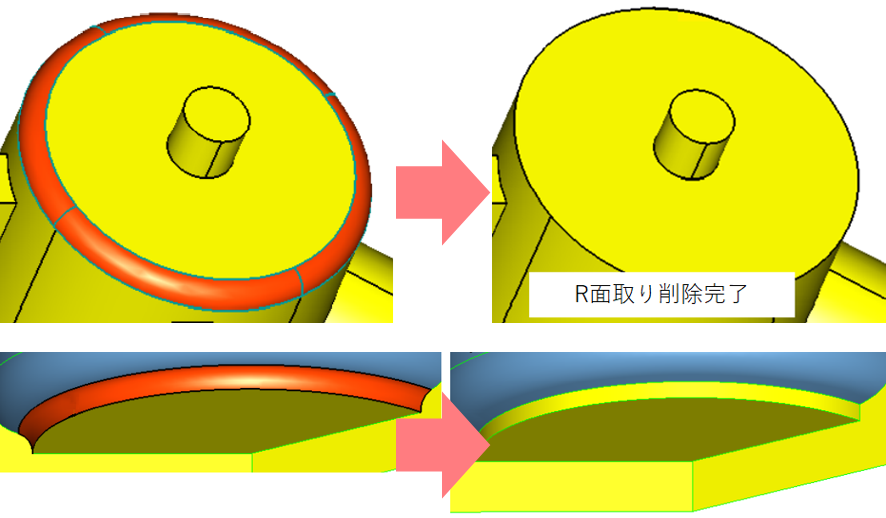

＜不要なR面取りを除去した例＞

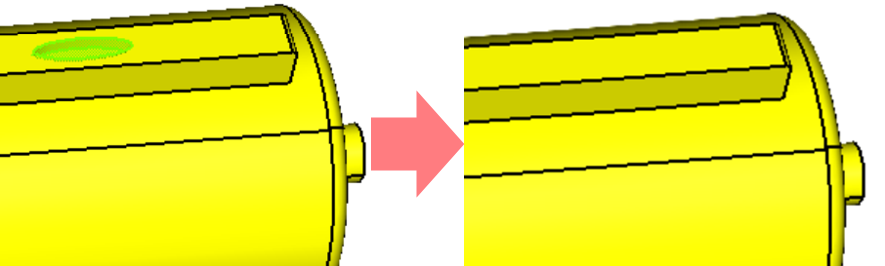

＜不要な穴を除去した例＞

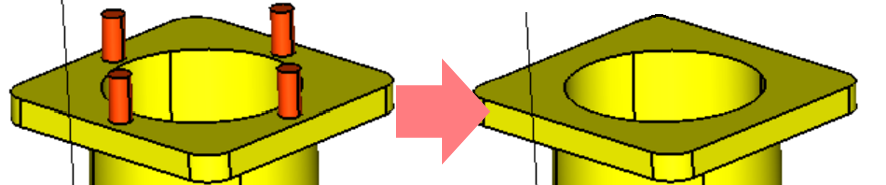

＜不要な形状を除去した例＞

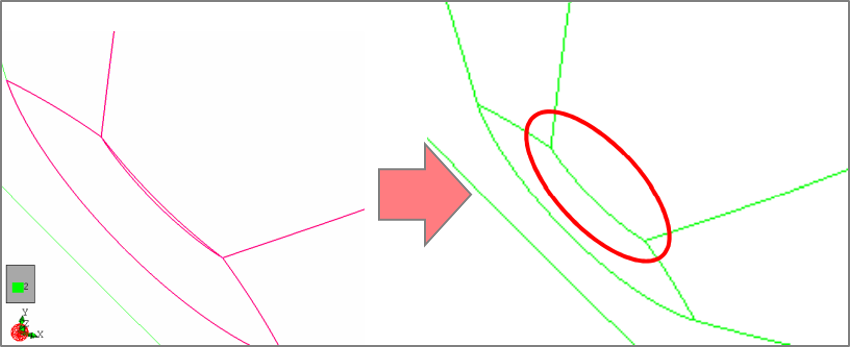

＜細いフェースを除去した例＞
CADfixなら解析業務の作業効率化にお役立ていただけるものと思います。
CADfixは多種のCADデータを読み込みでき、またフィーチャーの除去以外にも様々な形状修正機能があります。CAD・CAEソフトウェアで確実にデータを読み込めむことができるように、不具合の修正や品質向上に貢献します。
さぁ、CADfixを使用して、ストレス軽減しながら、CADに関する様々な問題を一挙に解決しましょう!!
CADfixの機能については、以下の記事もぜひご参照ください。
関連ブログ（記事）
・CADfixで形状比較を簡単に
・CADfixを使うべき5つの理由 ～CAEソフトウェアで正しく形状データをインポートするために～
・CADデータにまつわるエトセトラ ～CADfixによるモーフィング～
・ブーリアン演算が失敗する理由は？！
・ファセットデータが巨大で、インポート・エクスポートができない…“粗大化”で解決！
・パラメトリックな形状最適化にはCADfixを
無料体験セミナー
CADfix体験セミナー ～CADデータの不具合にお困りの皆様！CADfixのデータ修正機能・簡易化機能を体験してみませんか？～
CADfixは、データ交換機能だけにとどまらず、CADデータのインポート先への最適化、フィレット、 穴などの削除を行う簡易化機能を備えた、CADデータのサポートツールです。
本セミナーは、解析メッシュを作る際のデータインポート時の不具合、形状の複雑さでお困りの方向けに、 メッシュ作成前にやっておきたいデータのクリーンアップ、簡易化作業について、 体験実習を通して専用ツールを使うメリットを実感していただきます。
弊社からCADfixをご契約のお客様は、データをご持参いただければ、講習後に実データでサポートを実施することも可能です。
