ブーリアン演算が失敗する理由は？！



皆さま、こんにちは。

IDAJ_8Iです。

汎用CADツールを利用して、ソリッドの和・差・積を取る「ブーリアン演算」が上手くできずにお困りになったことはないでしょうか？

実は、CADfixの技術サポート窓口には、しばしばこのようなお声が寄せられます。そこで今回は、ブーリアン演算がなぜ失敗するか、CADfixではどのように原因をつきとめ、モデルを修正しブーリアン演算を成功させているのかについてご説明します。



CADfixを使用した形状のブーリアン演算

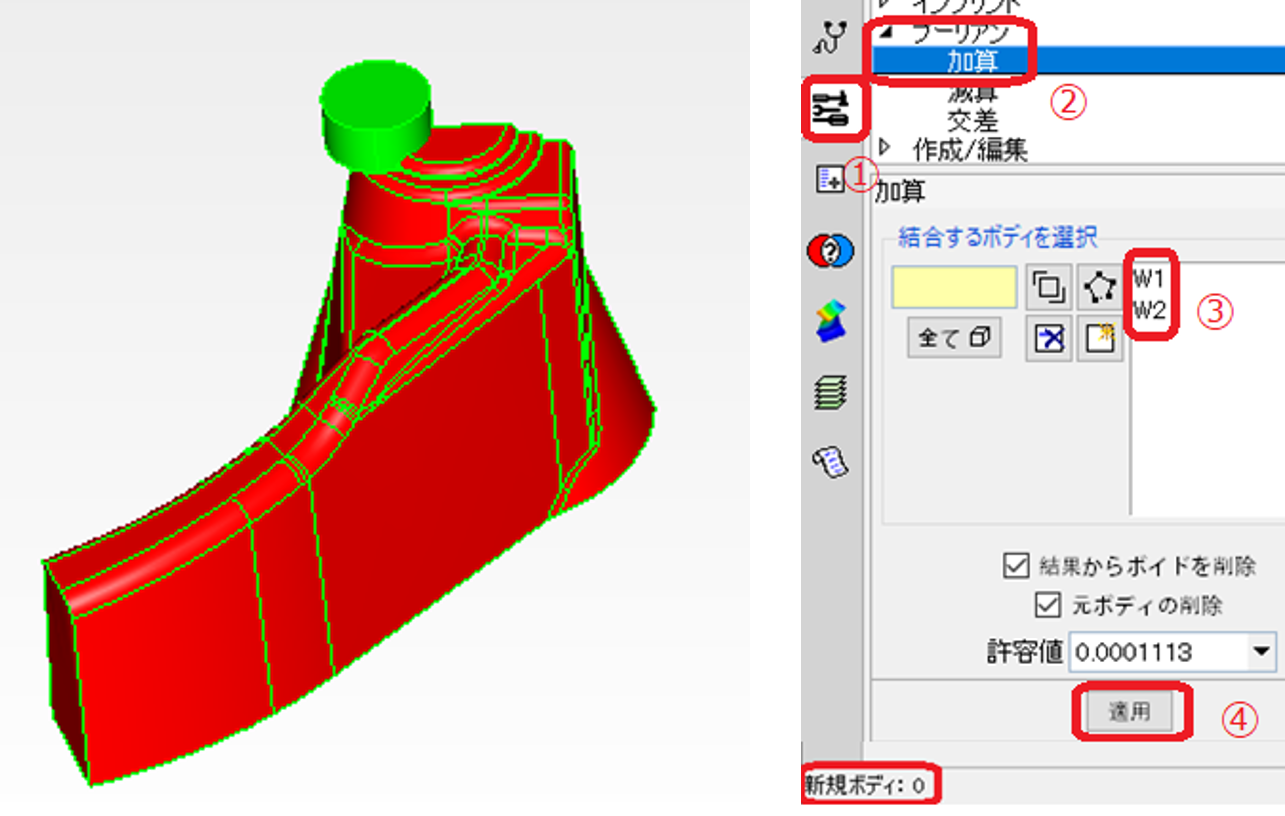

以下のケースでは、2つのボディを選択しブーリアン演算の「和=加算」を実行します。

しかし残念ながら、「新規ボディ：0」と表示されブーリアン演算に失敗しました。

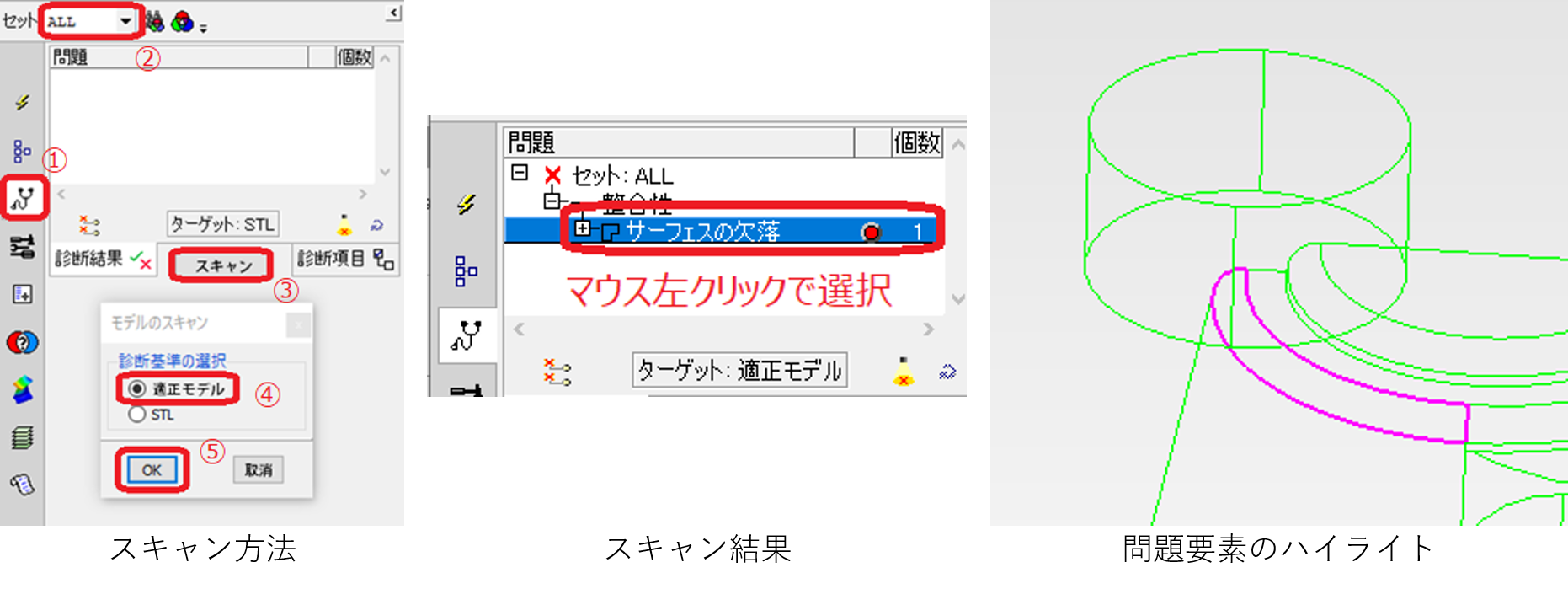

失敗する理由のほとんどは、ブーリアン演算の対象データに問題があるため。まずは、ブーリアン演算の対象データを「適正モデル」でスキャンして問題を確認してみましょう。



その結果、「サーフェスの欠落」が問題として検出されました。



ブーリアン演算を成功させるためには、ボディを構成するフェースが全て完全な状態にしておく必要があります。

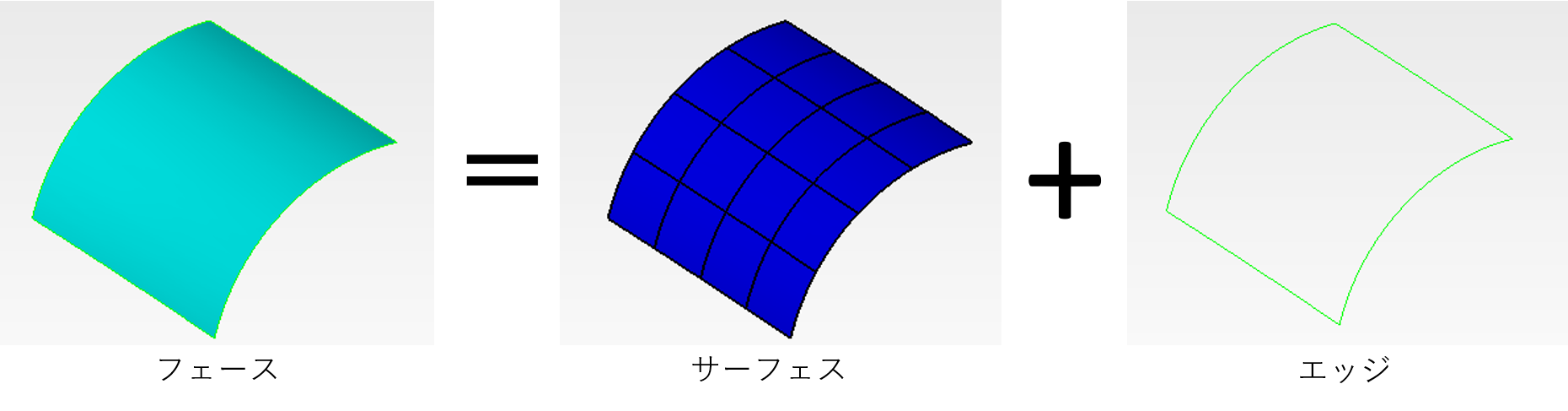

フェースは以下の図に示すように、フェースの曲率をあらわすサーフェス（サーフェスは一般的にフェースよりも大きい）と、サーフェスからフェース部分をくり抜くためのエッジ（フェースの境界線）で構成されています。



「サーフェスの欠落」は、フェースを構成するサーフェスが存在しない箇所があることを示していますので、ツリー上の「サーフェスの欠落」をクリックすると、モデルウィンドウで問題フェースがハイライトされます。



問題個所が特定されたら、修正していきましょう。

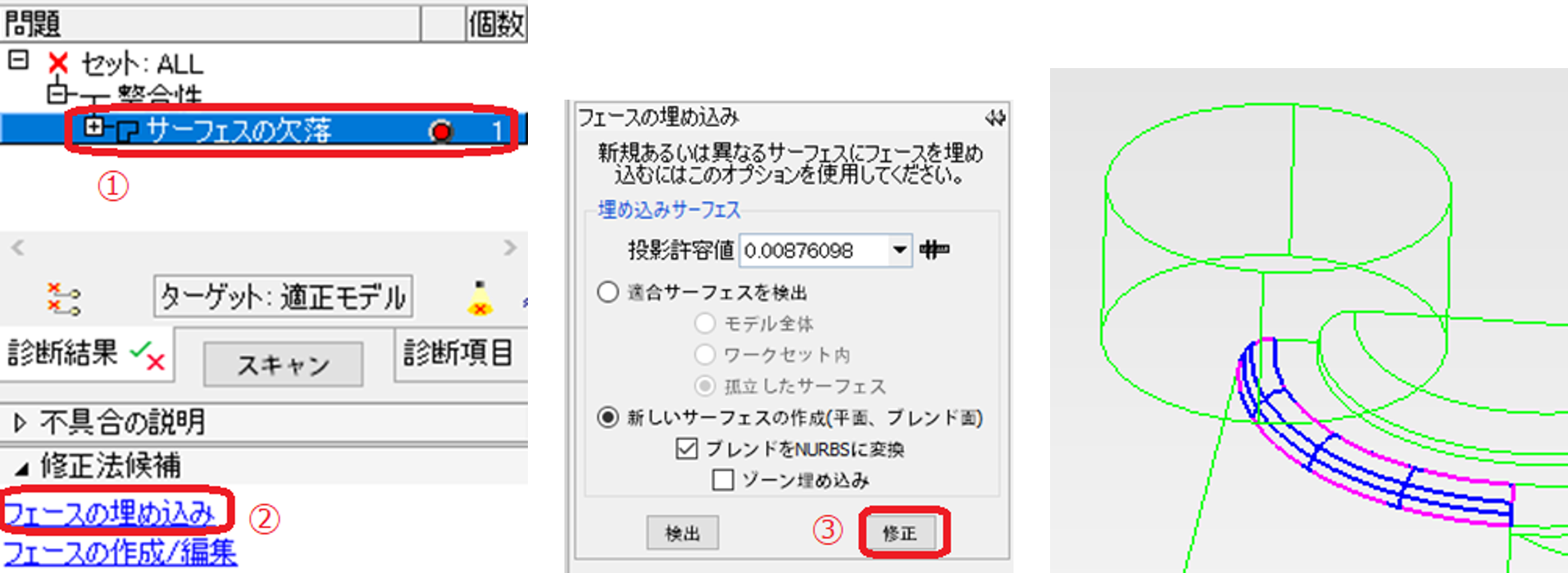

「サーフェスの欠落」をクリックすると、ツリーの下に修正候補が表示されます。

修正候補の中から、「フェースの埋め込み」を使用して欠落したサーフェスを作成します。このとき、フェースの埋め込みオプションは、デフォルト設定を使用します。

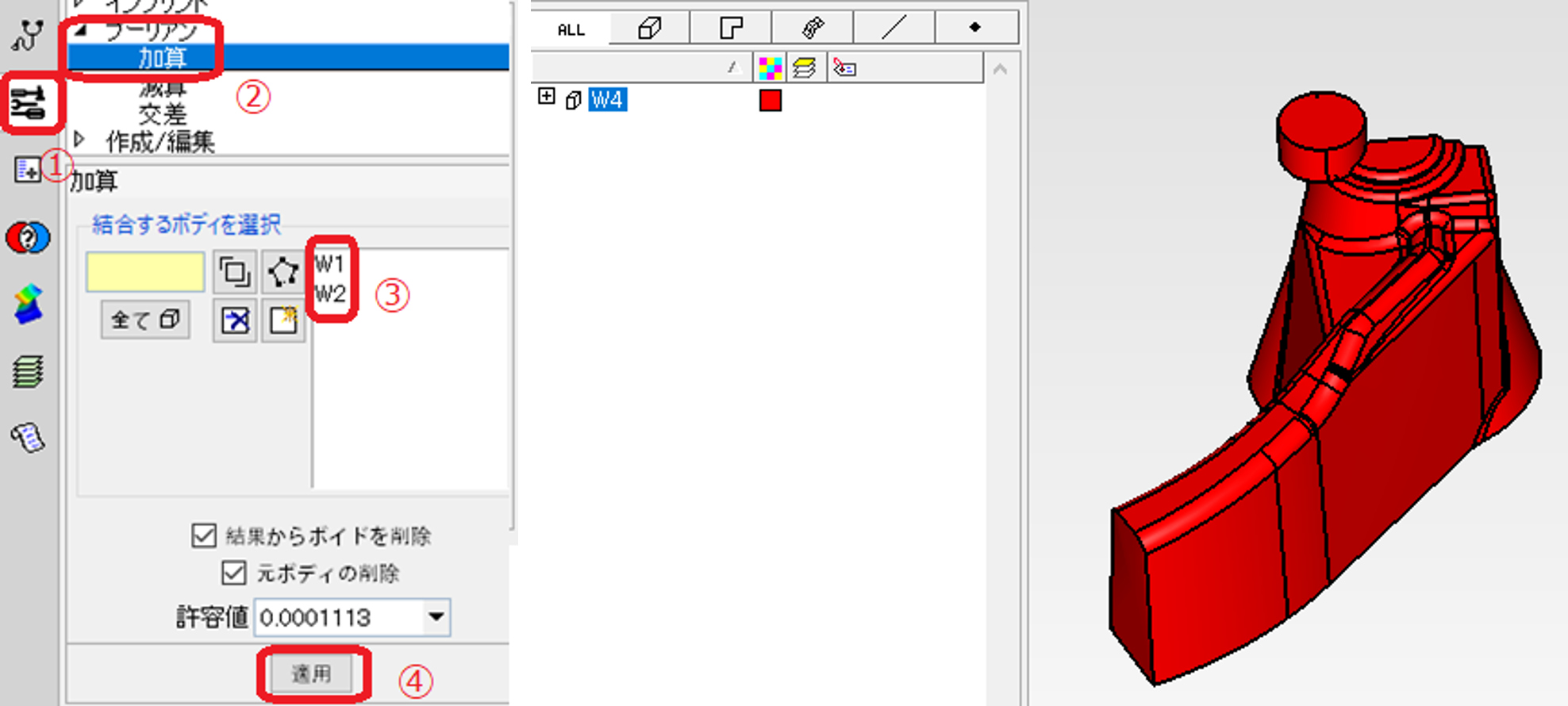

これで問題の修正ができたので、結合を実行します。以下に示す通り、2つのボディが1つに結合されたことが確認できます。



ここでご説明したのはあくまでも一例であり、データによってブーリアン演算が失敗する理由は異なります。しかし失敗時の対処の流れは、モデルをスキャン⇒問題点の発見⇒修正⇒ブーリアン再実行と同じです。

スキャンによって表示されるエラーの意味、修正方法がわからない場合はお気軽にCADfixサポート(cadfix@idaj.co.jp)あてにご相談ください。
