モータの設計シーンに対応した電磁界解析の活用方法(その3)
皆さま、こんにちは。
IDAJの清水です。
(過去の記事)
今回は、詳細設計についてご説明します。
多くの方がこの段階で、コギングトルクの設計を検討されるのではないでしょうか?
コギングトルクは騒音振動の観点などから、できるだけ小さくしなければなりません。ただしコギングトルクは解析設定の影響を強く受けやすく、メッシュや時間分割数など、正しく設定する必要があります。

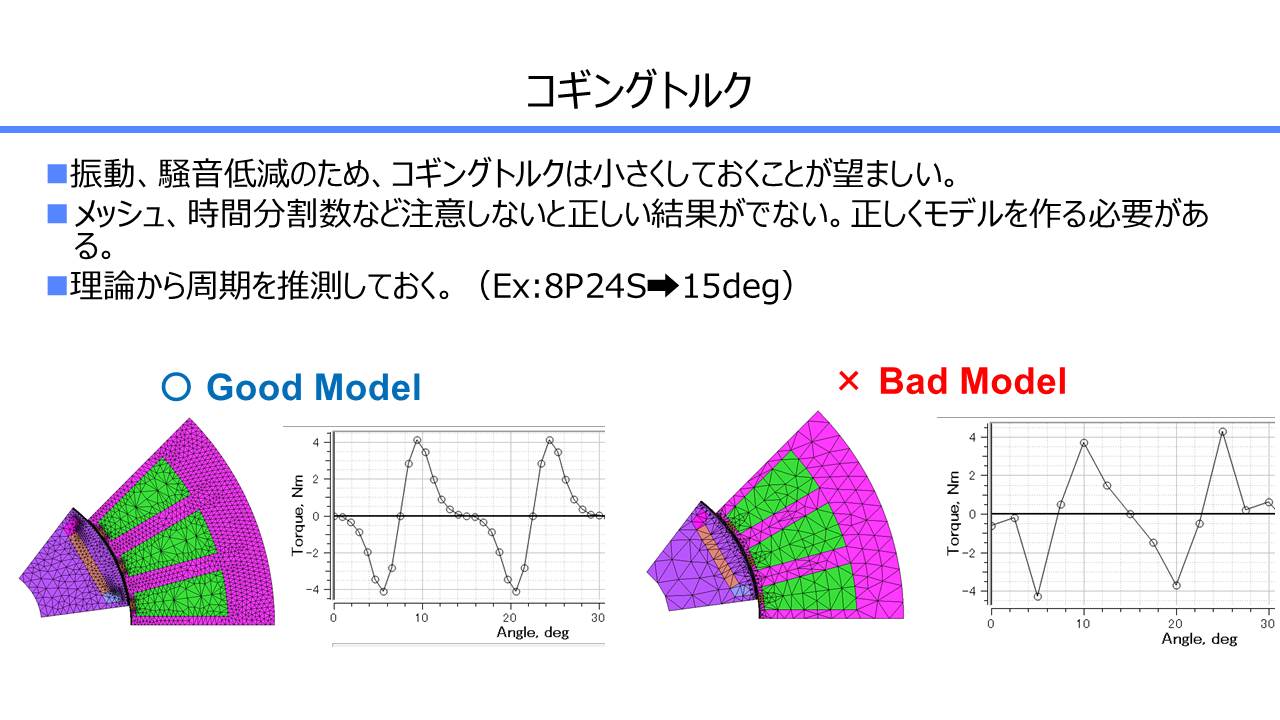

以下の図をご覧ください。
左のように適切な設定をすれば、周期的であり正しいと思われるコギングトルクが得られますが、右のように悪い設定では、周期の崩れた正しくないコギングトルクが得られます。
なお、理論的な周期を把握しておくと、正しい設定がしやすくなります。今回の対称である8極24スロットでは機械角15度周期が理論次数となります。

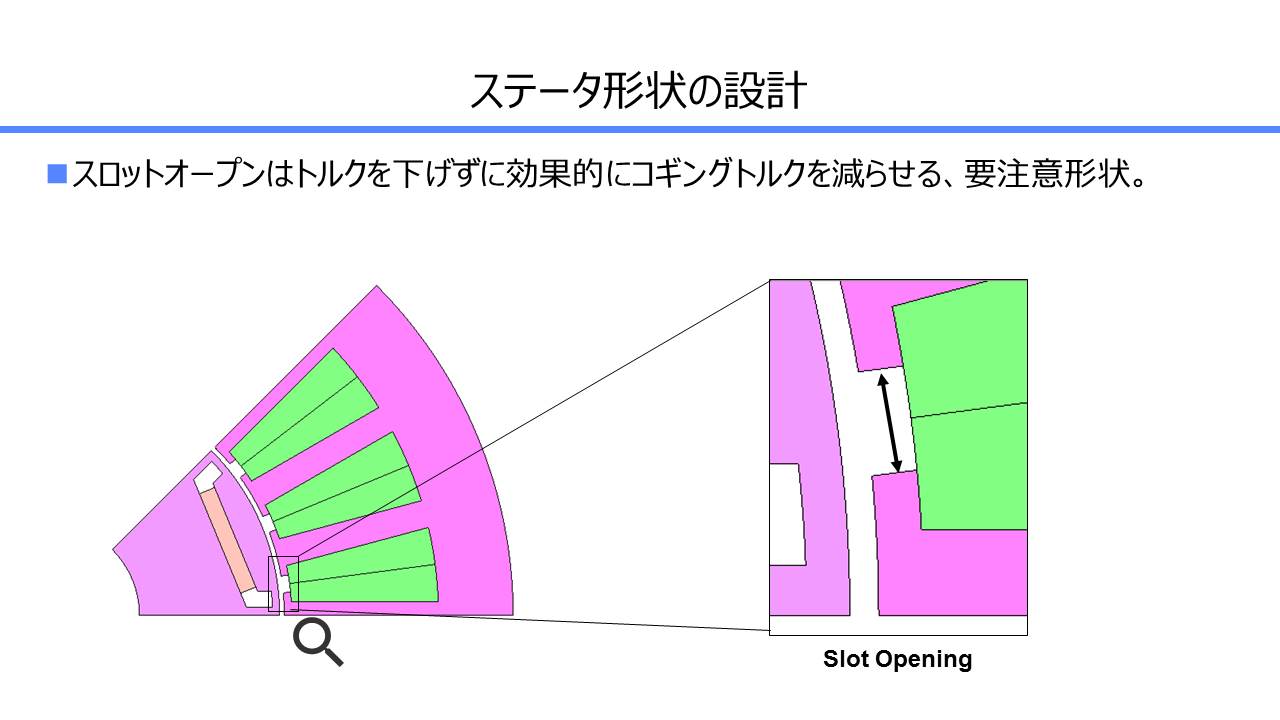

コギングトルクの設計にあたって、スロットオープンは重要なパラメータです。
スロットオープンはコギングトルクを大きく変化させますが、トルクに対しては寄与度が小さく、両方の最適値を選択することができます。

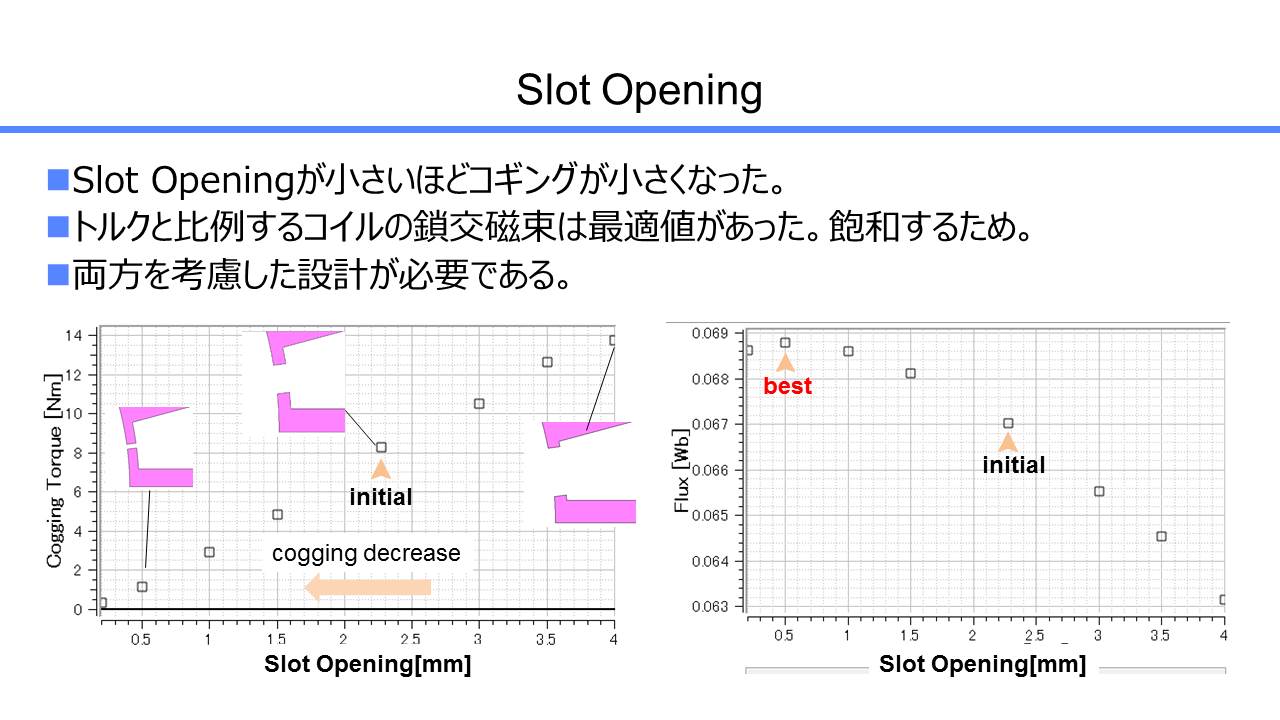

Expressを用いて決定したベース形状を基にした、スロットオープンに対するコギングトルクとコイルの鎖交磁束の変化を、Designerにより確認しました。
コイルの鎖交磁束は、おおむねトルクに比例する物理量となります。見ておわかりの通り、コギングトルクはスロットオープンに対して大きく変化します。このケースでは、スロットオープンを狭くするほどよくなりました。
一方で、コイルの鎖交磁束は変化量自体は小さいものの、スロットオープンが小さくなるほど大きくなり、0.5mmで最適となることがわかりました。これは、磁気飽和や磁束短絡等の影響だと思われます。これらのことから、スロットオープンはできるだけ小さくした方が良い設計だと分かります。
