modeFRONTIERのサブプロセスフローの有効活用

皆さま、こんにちは。

IDAJの清水です。



早速ですが、modeFRONTIERをご利用のお客様は、ワークフローという言葉をお聞きになってどのようなイメージをお持ちになるでしょうか?

恐らく多くの方は、図1のようなフローを思い浮かべられるのではないでしょうか?

では、図2のフローはいかがですか?

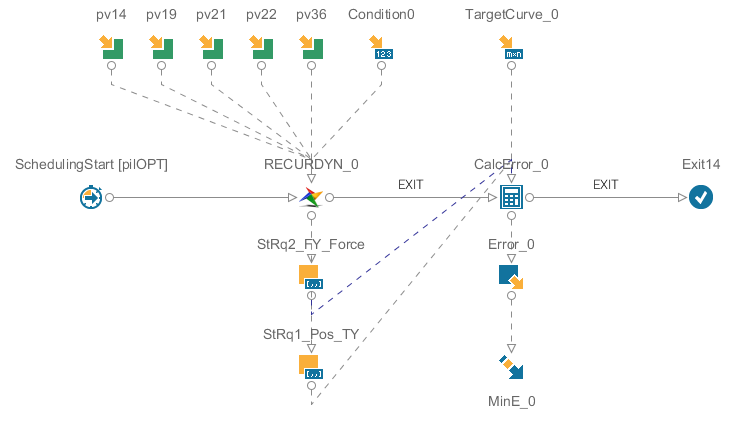

図1 ワークフローの例

図1 ワークフローの例

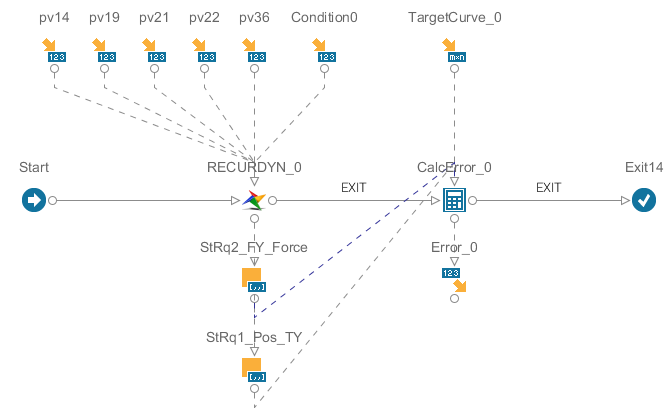

図2 サブプロセスフローの例

図2 サブプロセスフローの例



実は、図2はワークフローではなく、“サブプロセスフロー”と呼ばれるもので、ワークフローの一部あるいはすべてをモジュール化したフローを指します。

サブプロセスフローは、ワークフローのサブセットとして共有・再利用するための資源として蓄積することで、さらなる業務の効率化を図ることができます。またデバッグ作業においては、ワークフローの全体ではなく、サブプロセスフロー単位で確認できるようになります。



図3は、[サブプロセス]ノードを用いることで、図2のサブプロセスフローを図1のワークフローのサブセットとして活用した例です。

このように、ワークフロー全体の構成がシンプルになり、容易に構成全体を把握することができます。

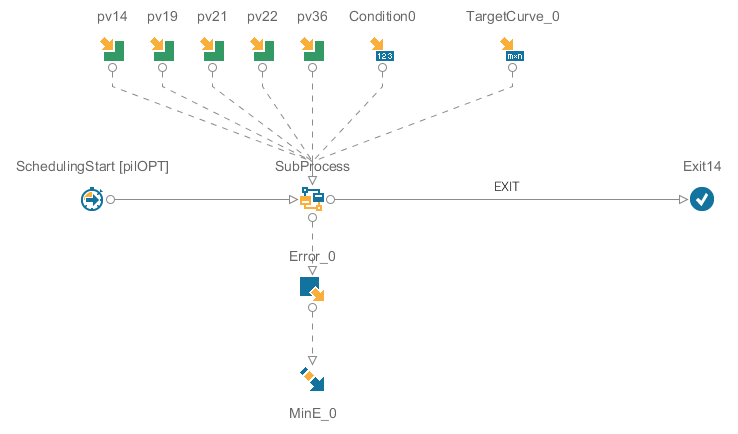

図3 サブプロセスノードを用いたワークフロー

図3 サブプロセスノードを用いたワークフロー



さらに、[サブプロセス]ノードには、[パラメータチューザ]機能が搭載されているため、図4のようにprjファイルのドラッグ&ドロップによるワークフローの自動構築機能をご利用いただくことができます。

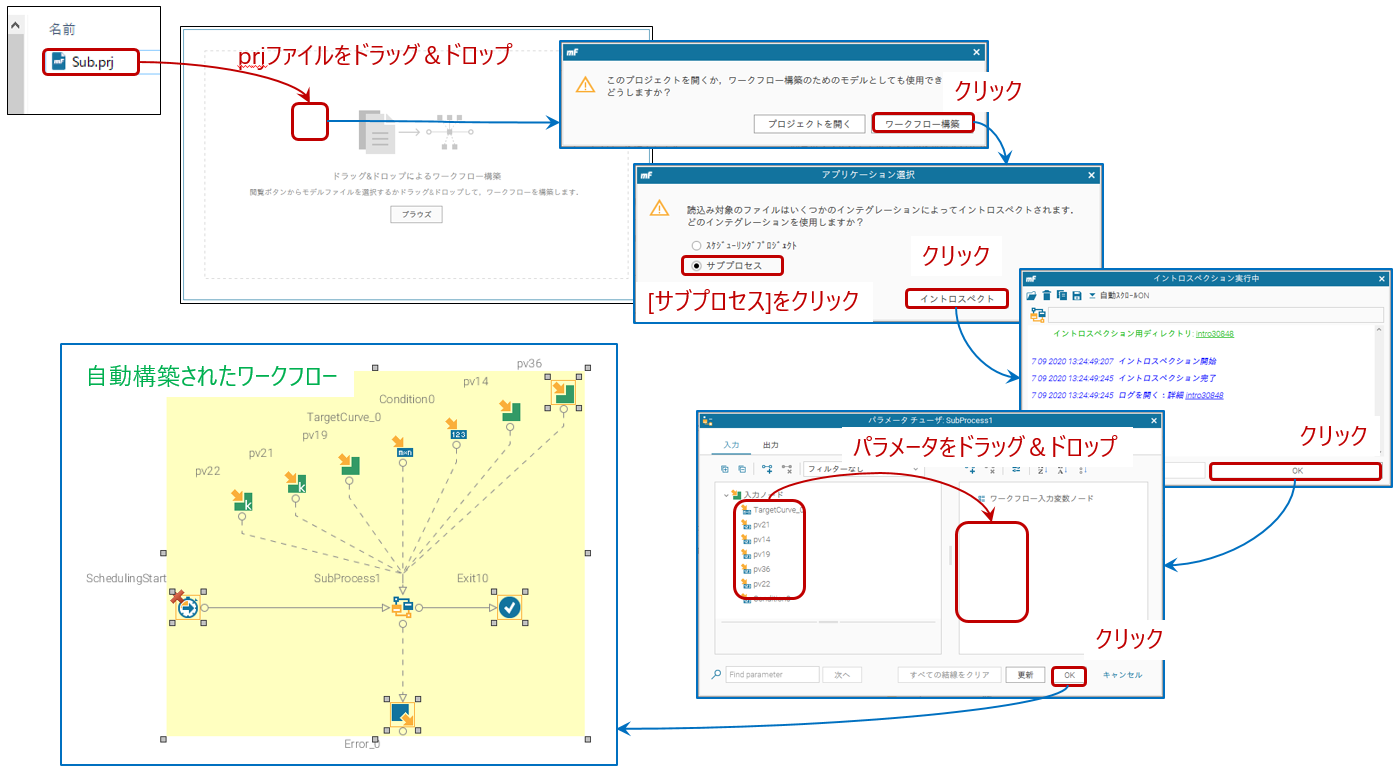

図4 prjファイルのドラッグ&ドロップによるワークフロー構築

図4 prjファイルのドラッグ&ドロップによるワークフロー構築



サブプロセスフローの構成

サブプロセスフローでは、最適化に関する設定を行うことができません。そのため、主に以下の点で、ワークフローと大きく異なりますのでご注意ください。



・[スケジューリング開始]ノードの代わりに、[開始ノード]を用いる。

・[入力変数]・[ベクトル入力変数]ノードの代わりに、[入力パラメータ]ノードの[スカラ]・[ベクトル]タイプを用いる。

・[出力変数]・[ベクトル出力変数]ノードの代わりに、[出力パラメータ]ノードの[スカラ]・[ベクトル]タイプを用いる。

・[目的関数]ノード、[制約条件]ノードなどのゴールノードを用いない。

・ワークフローとサブプロセス間のファイルの受け渡しに[入力ファイルアタッチメント]ノードと[出力ファイルアタッチメント]ノードを用いる。



ワンクリックによる自動変換(ワークフロー → サブプロセスフロー)

図5のように、[ワークフロー]画面の[プロセスに変換]ボタンをクリックするだけで、既存のワークフローをサブプロセスフローに自動変換できます。

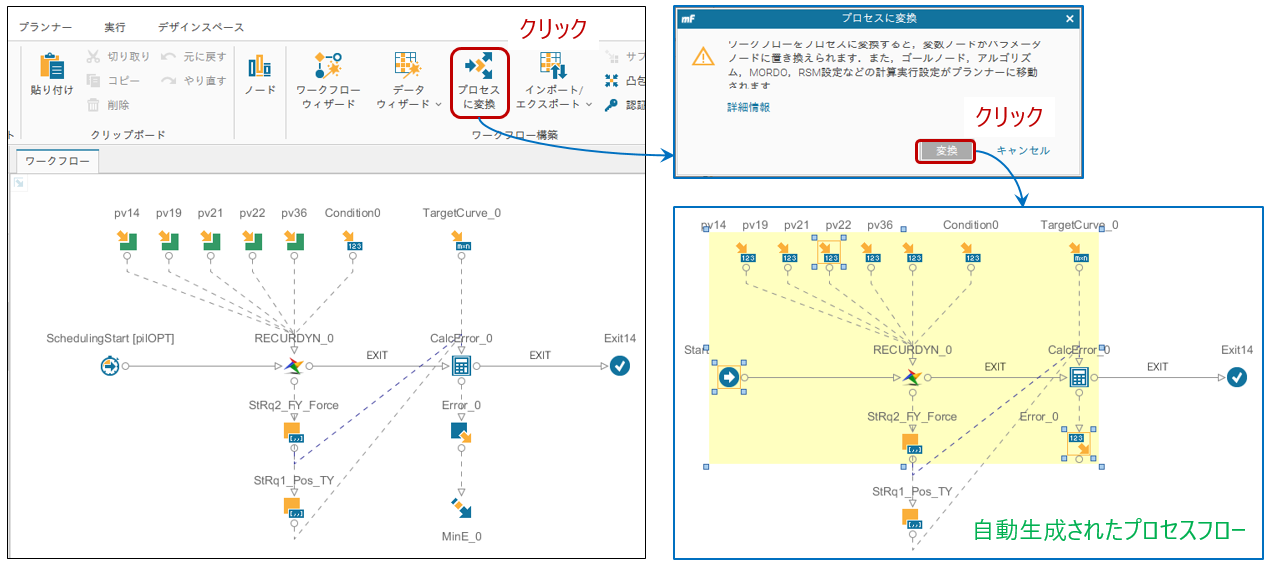

図5 ワークフローをプロセスフローに自動変換

図5 ワークフローをプロセスフローに自動変換



サブプロセスノードのループ機能

・原因が不明で再現性のないエラーが連係アプリケーション側でランダムに発生する問題を回避したい

・入出力がスカラ値のサブプロセスから、ワークフローでベクトル値を取得したい

といった場合には、サブプロセスノードのループ機能が役立ちます。



図6は、[条件ループ]機能を用いた例で、サブプロセスが正常終了する、あるいは異常終了ノードで終了する回数が10回発生するまで、サブプロセスの処理を繰り返す設定です。

一方で図7は、[Foreachループ]機能を用いた例で、入出力パラメータがスカラタイプのサブプロセスに対して、ベクトルタイプの入力パラメータノードからベクトル値を渡し、ベクトル出力変数でベクトル値を取得します。

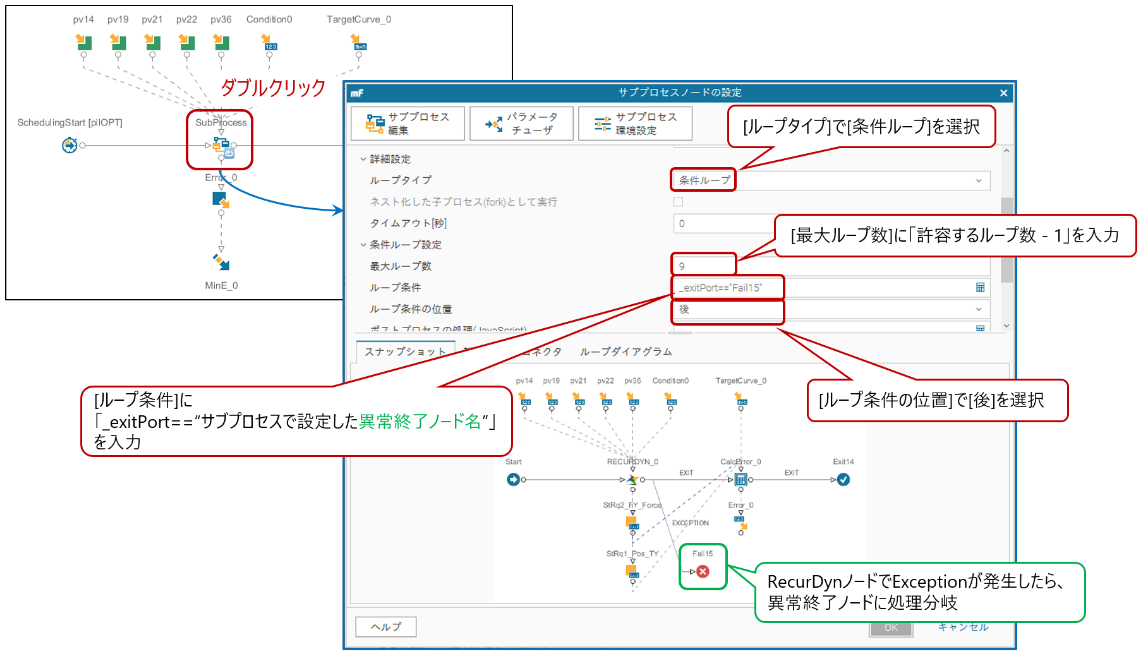

図6 条件ループの設定例

図6 条件ループの設定例

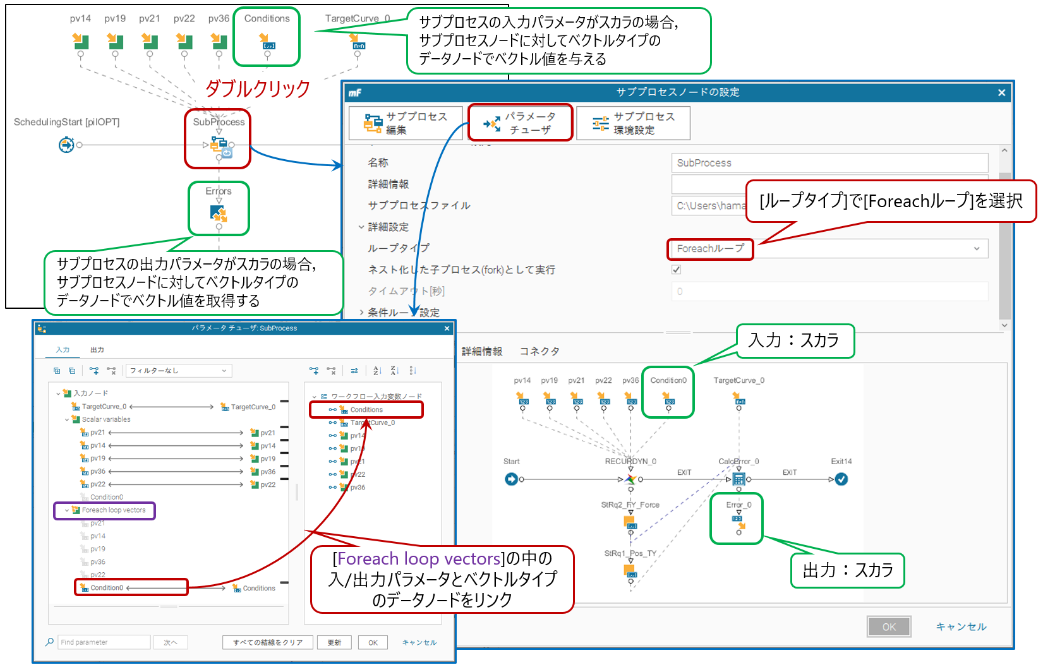

図7 Foreachループの設定例

図7 Foreachループの設定例



modeFRONTIER 2019 R2から導入された「プランナー」は、ワークフローではなく、サブプロセスフローのご利用が前提となったことで、ユーザー様がサブプロセスフローを活用される機会が今後増加するのではないかと考えています。これを機会に、サブプロセスフローを、どんどんご活用いただければ幸いです。

ご不明な点がございましたら、modeFRONTIER技術サポート窓口までお気軽にお問い合わせください。
