電子機器の熱設計へのCAE活用の”キモ”(その2)
皆さま、こんにちは。
IDAJの中嶋です。
前回から、電子機器の熱設計においてポイントについてご紹介させていただいています。
ズバリポイントは、以下の通りです。
「伝熱経路のモデル化」
・半導体パッケージ
・プリント配線板
・筐体
「正しい物性値・発熱量」
・熱伝導率・比熱・密度
・輻射率(表面状態)
・発熱量
「実測との比較・精度向上」
・実測状況との違い
・接触熱抵抗
・実形状とCADデータ

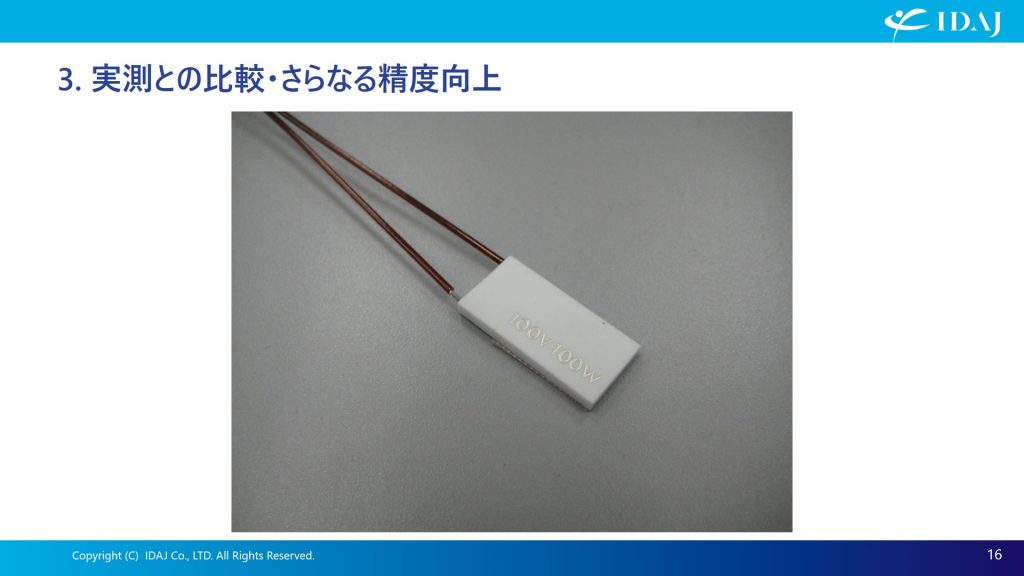

こちらは、実際に「電子機器の温度測定とCAEのモデル化セミナー:基礎編」(IDAJ数値解析アカデミー)で使用しているセラミックヒータなんですが、このように単純な部品単体であっても、実測は思いのほか難しいのです。

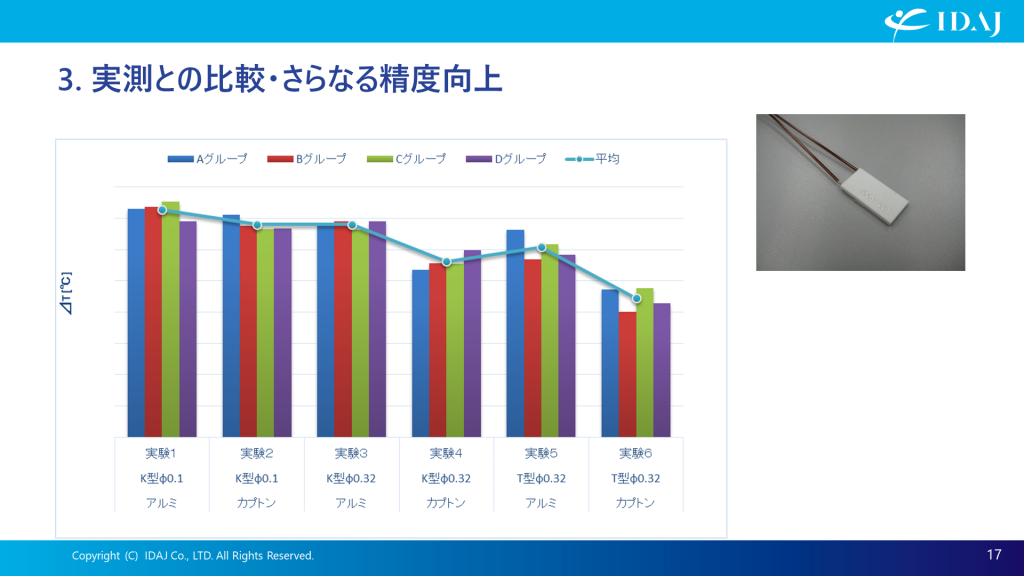

そしてこちらは、セミナーにご参加くださった複数のグループが、6種類の方法で温度測定を行った実際の結果です。
比較的、単純な形状であるにも関わらず、グループによって測定結果には差が出ていることがわかります。

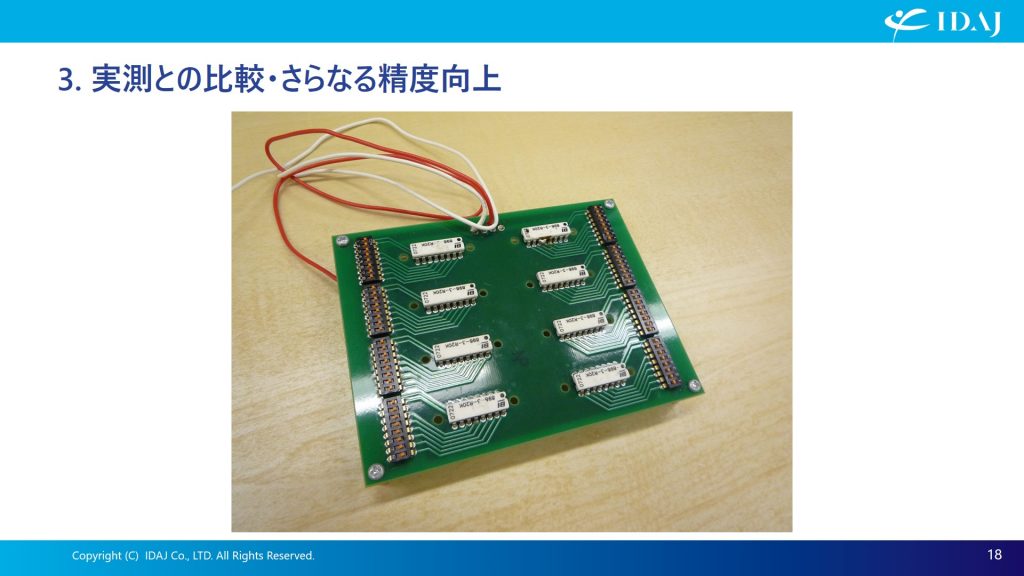

こちらは同じく「電子機器の温度測定とCAEのモデル化 自然空冷編:基礎編」セミナーで使用する、6つのヒータが載ったテスト基板です。

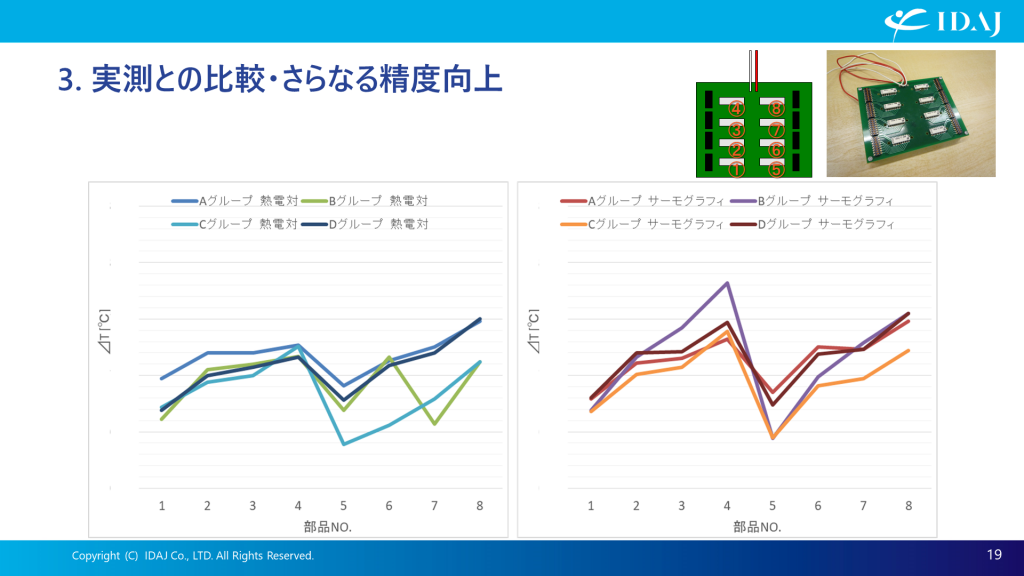

こちらも基板の構成としてはいたって単純なものですが、グループによって温度測定結果に大きく差が出ています。

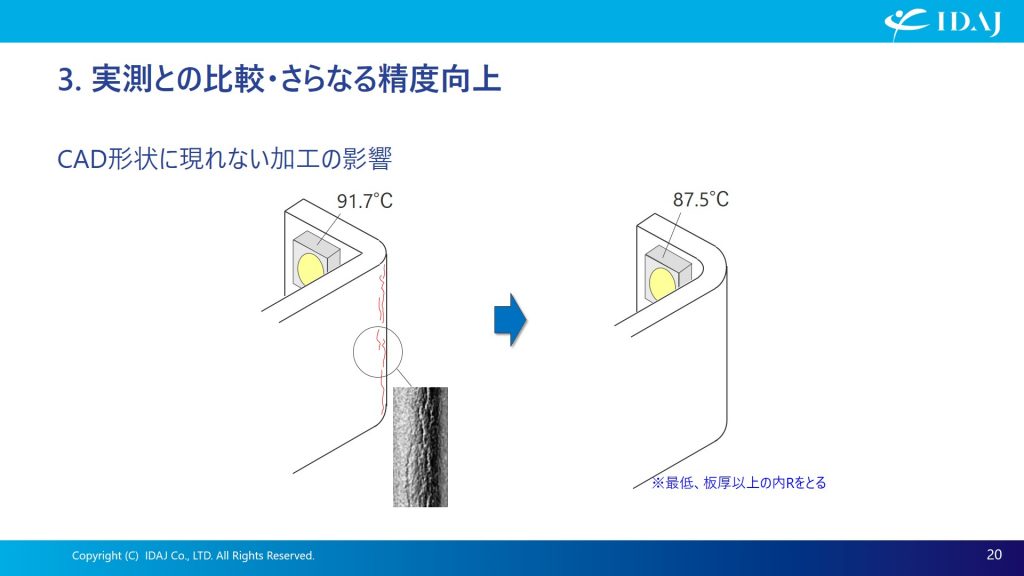

また、CADデータと実形状が異なっている場合こともありますよね。
例えば、無理に曲げ処理した金属部品にはクラックが生じることがあり、これは熱伝導率の低下を招きます。
CADデータのように、きれいな形状ではなくなりますので、これが実測‐解析の結果の差を生じさせる原因となります。
さらに、同じ製品であっても、固体差がある場合も少なくありません。

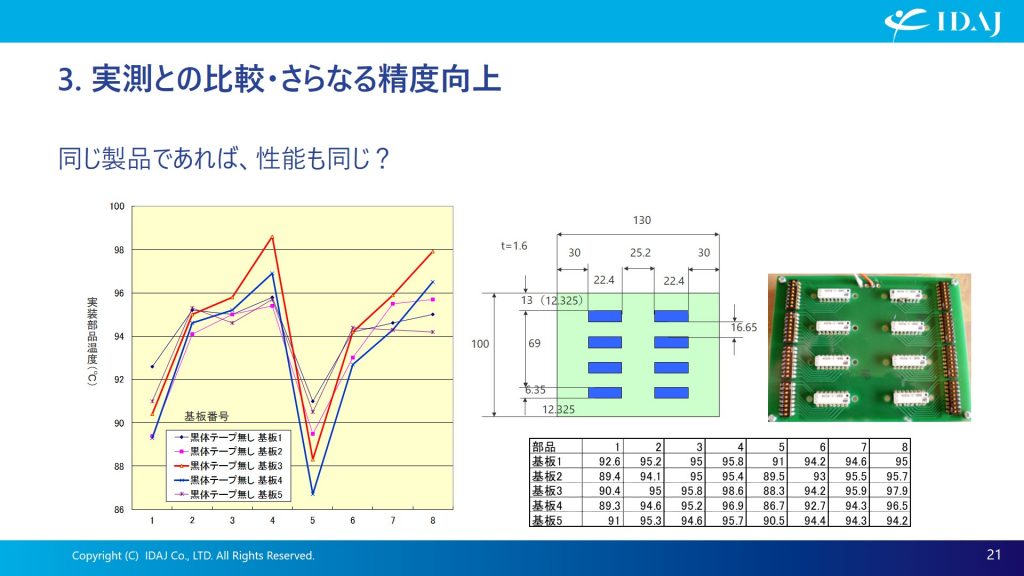

こちらは、先ほどご紹介したセミナーで使用している5個の基板を測定した結果グラフです。同じ担当者が同じ方法で測定するも、固体差が出ていることがわかります。
設計・開発においては、取引のあるメーカーの製品が、どの程度の個体差があるかをあらかじめ認識なさっておくことも有用であると思います。
ここまでご紹介したように、抑えるべきポイントをご理解いただき、電子機器の熱設計にご活用いただければ幸いです。
