Case Study実績・お客様事例

スプレーガンによる塗装プロセス解析​

分野1:
熱流体解析

使用ソフトウェア

CONVERGE

概要

吹付塗装用の塗装装置であるスプレーガンの解析事例です。スプレーガンでは、塗料を噴射するだけでなく、周りにアシストエア、シェイピングエアという空気を噴射させることによって塗料の広がりを制御しています。CONVERGEによる流体解析を実施することで、塗装面への塗料付着面積を予測できますので、エア圧力違いや塗料の流量違いで付着範囲がどう変化するかといった検討に使用することができます。平板への塗装状態だけでなく、複雑な塗装対象を考慮した予測も可能です。また、この解析では考慮していませんが、スプレーガンの移動経路を考慮した解析、塗料の揮発性などを考慮した解析、また静電場と電荷した塗料液滴を考慮した解析への適用が想定されます。

解析種別:生産技術
課題等:複雑な移動境界、膜厚分布の予測、液ダレ

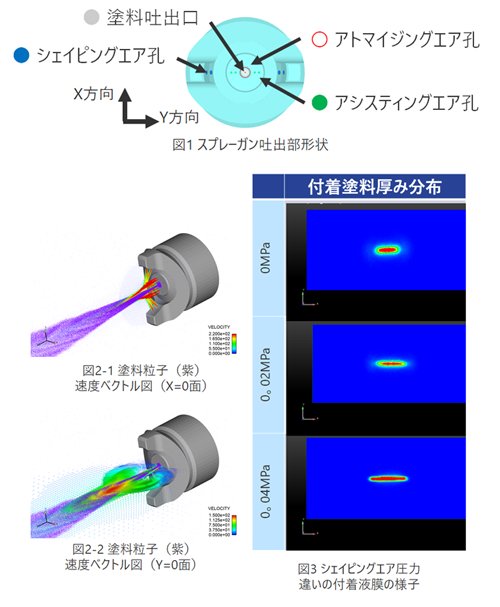

図1 スプレーガン吐出部形状、​図2-1 塗料粒子(紫)速度ベクトル図(X=0面)、図2-2 塗料粒子(紫)速度ベクトル図(Y=0面)、図3 シェイピングエア圧力違いの付着液膜の様子
