Ansys Q3D Extractor寄生パラメータ抽出ソフトウェア

概要

Ansys Q3D Extractor®は、モーメント法(MoM)に基づく高精度な準静電磁界解析に高速多重極法(FMM)を適用して高速に解析することができ、パワーモジュールや半導体パッケージ、コネクタ、バスバー、PCB、ケーブルなどの電子部品の構造を解析して寄生パラメータのRLCGを抽出するための低周波向け電磁界解析ソフトウェアです。
3次元モデルを解析して結果を回路シミュレータで使用するために、Simplorer SML、HSPICE Tabular W-Element、PSpice、Spectre、IBIS ICM/PKGモデルや、Ansys CPPモデルなどの等価回路モデルを生成することができます。

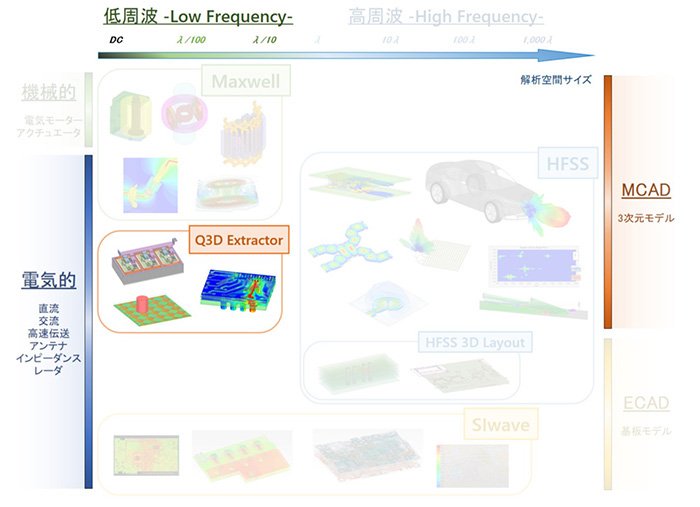

Ansys電磁界ソリューションソフトウェアの関係

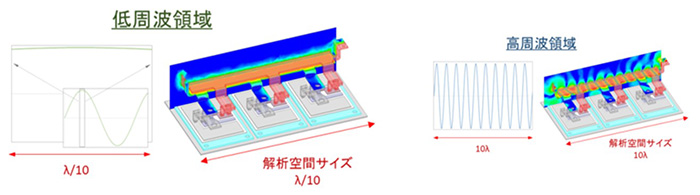

解析空間サイズの低周波と高周波は、波長に対する解析空間の大きさによって切り分けられ、低周波領域では空間内で電磁界が一様に分布し、高周波領域では電磁界が波として分布している状態です。
Q3D Extractorでは、放射や共振が無い低周波領域をメインに解析します。

Ansys HFSSの低周波領域,高周波領域の図
