概要

電子機器における熱設計とは、各部品の目標温度を満たす仕様やレイアウトを検討・決定することを指します。熱流体解析ツールの利用もその手段の一つですが、全ての設計案の熱解析を実施するのは効率的ではありません。
熱設計プロセスナビゲータThermocalcは、熱対策が必要な部品とそうでない部品を選別したり、有効な対策方針を決めることができる、Excelベースの熱設計支援ツールです。熱解析実施前に使用することで、解析するべき設計レイアウト案を絞り込むことができます。

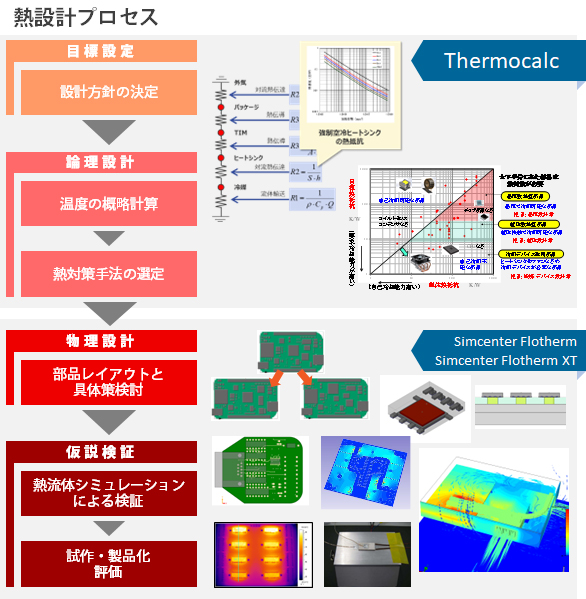

概要の図

Thermocalcでは、筐体サイズや消費電力をもとにした自然空冷設計の可否や、ファン付き強制空冷機器の内部空気・発熱体の温度、プリント配線板上の部品温度などを予測することができます。用途別のシートでは、伝熱基礎式をベースとした専用熱計算式による熱計算がおこなわれます。
また、電子部品データベースの取り込み、回路図CADからの部品表のインポート、さらに電子機器専用熱設計支援ツールSimcenter Flothermへのデータ出力が可能であるなど、本格的な熱流体解析ツールとの親和性も非常に高いツールです。

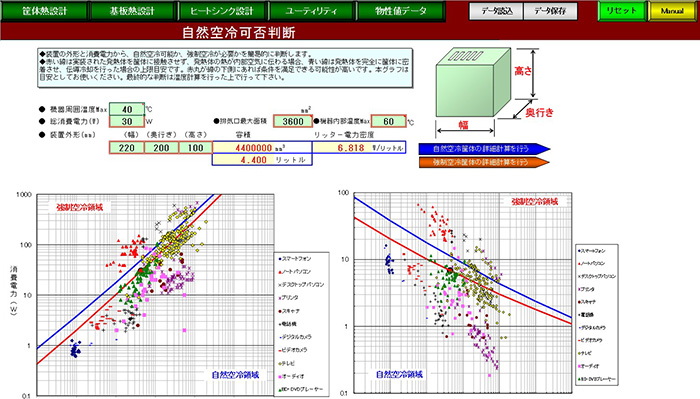

Thermocalcの図
ThermocalcThermocalcは、株式会社 サーマルデザインラボ により開発されました。
