ビル給湯配管システム

分野1:
熱流体解析
分野2:
1Dシミュレーション(システム・シミュレーション)、システムレベル解析

使用ソフトウェア

GT-SUITE

概要

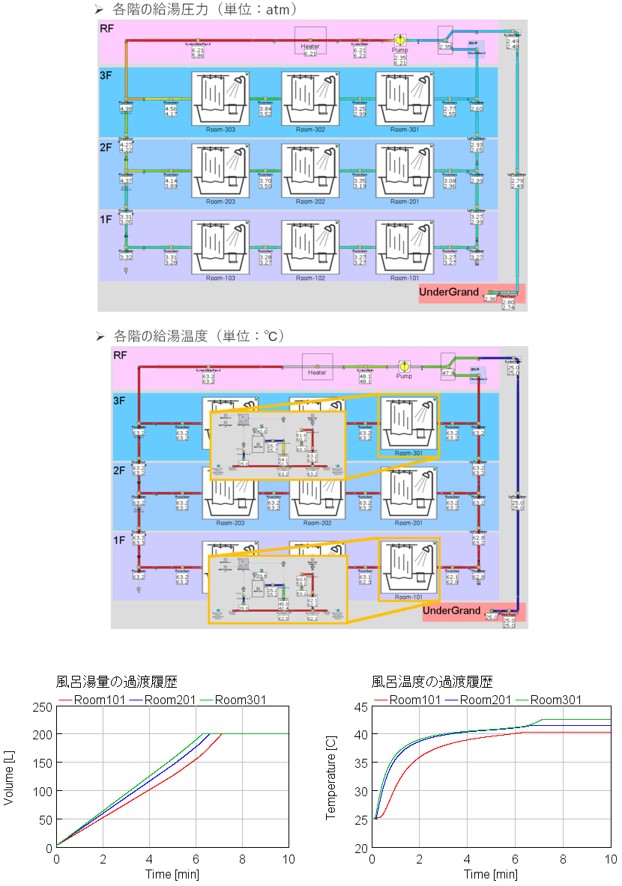

GT-SUITEでは、配管を用いたシステムモデルを簡単に作成することができます。ここでは一例として、3階建ての建物を想定した給湯配管モデルをご紹介します。
このモデルでは地下にある上水道からポンプで屋上まで水をくみ上げ、給湯器(Heater)で加熱した後、各部屋へ給水し、お風呂にお湯張りをしています。
計算結果として、配管各所および各部屋の給水圧や給水温度が確認できるほか、お風呂にお湯がたまるまでの時間なども確認できます。また、条件として給湯号数やポンプ能力など変化させれば、変化に応じた状態が再現できますので、施工前に実施する配置設備の能力検討にも利用できるものと考えています。

解析種別:配管システム、給湯器、給湯システム
課題等:給湯遅れ、給湯号数の予測、ポンプ性能の予測

ビル給湯配管システム
