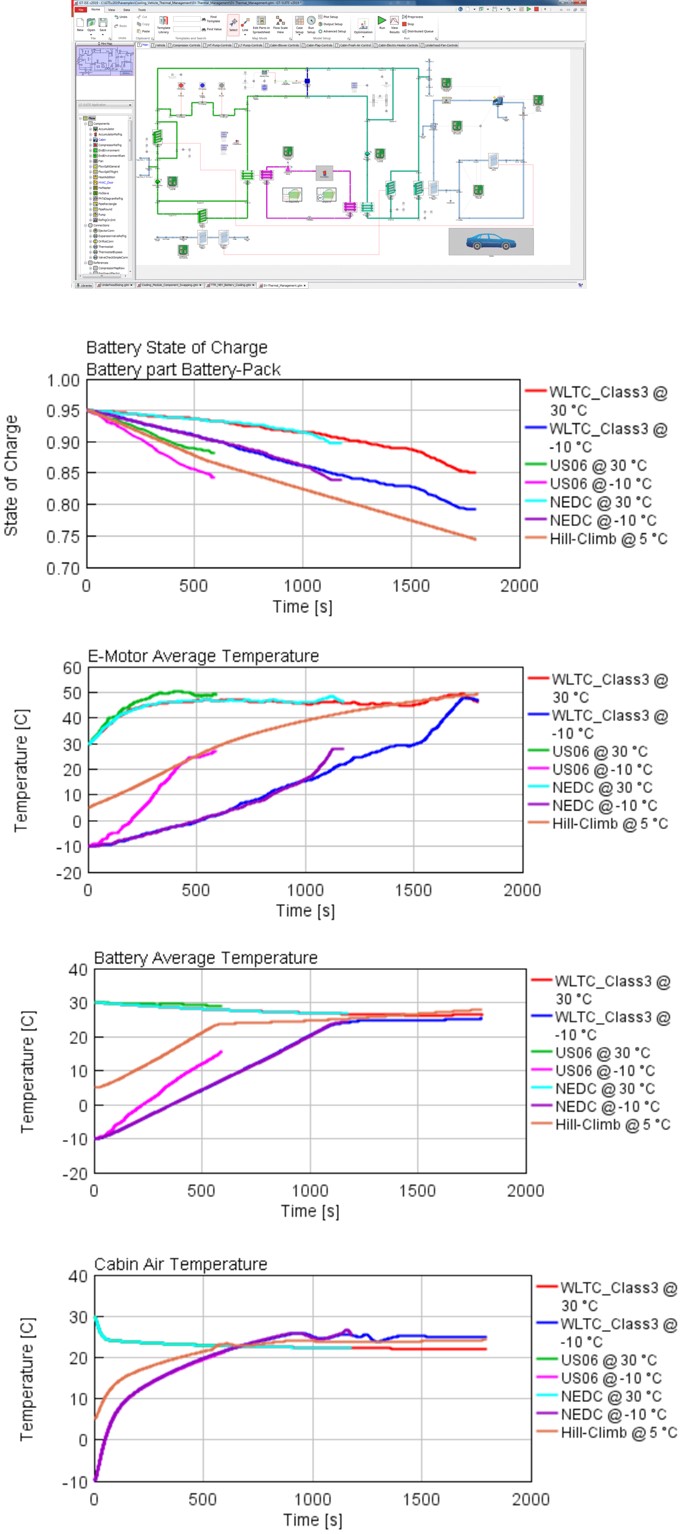

欧州で採用例があると言われる冷却水を用いた冷暖房回路をモデル化しました。熱源の少ないEVで各部品からの排熱を冷却水でかき集め、運転条件や外部環境に合わせてヒートポンプや電気ヒーターも併用し、回路内に高温ループと低温ループを作り出しています。高温ループは冬季のキャビン暖房やバッテリ加熱に使われ、低温ループは夏季の冷房やバッテリ冷却に使われます。走行モードと外部雰囲気温度の違いによってSOCや各部温度を比較しています。
