Case Study実績・お客様事例

モーターの複合領域最適化​

分野1:
電磁場解析
分野2:
複合解析(連成・連携解析、複合領域最適化)

使用ソフトウェア

modeFRONTIER、Femtet

概要

通常一つの物理現象のみを対象とした最適化を実施して納得のゆく最適解が見つかったとしても、他の事情(物理現象)から見ると、その解は必ずしも最適解であるとは限りません。

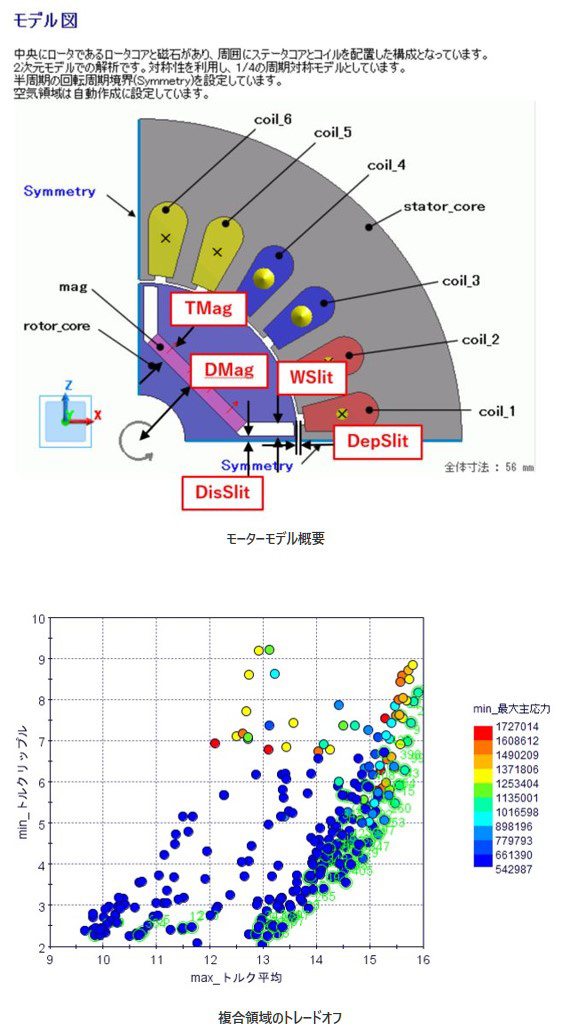

本事例では、モーターのトルク性能改善と強度改善を目的に、モーターの形状を入力変数として磁場と構造の複合領域最適化を実施しました。
これによって、トルク性能と強度のトレードオフを可視化することができ、Femtetの画像出力マクロも併せて自動化することで、トレードオフ(解空間)と各プロットにおける応力コンター図・磁束密度コンター図を連動させてmodeFRONTIERの画面内で描画することができます。

モーターの複合領域最適化​
結果描画動画
