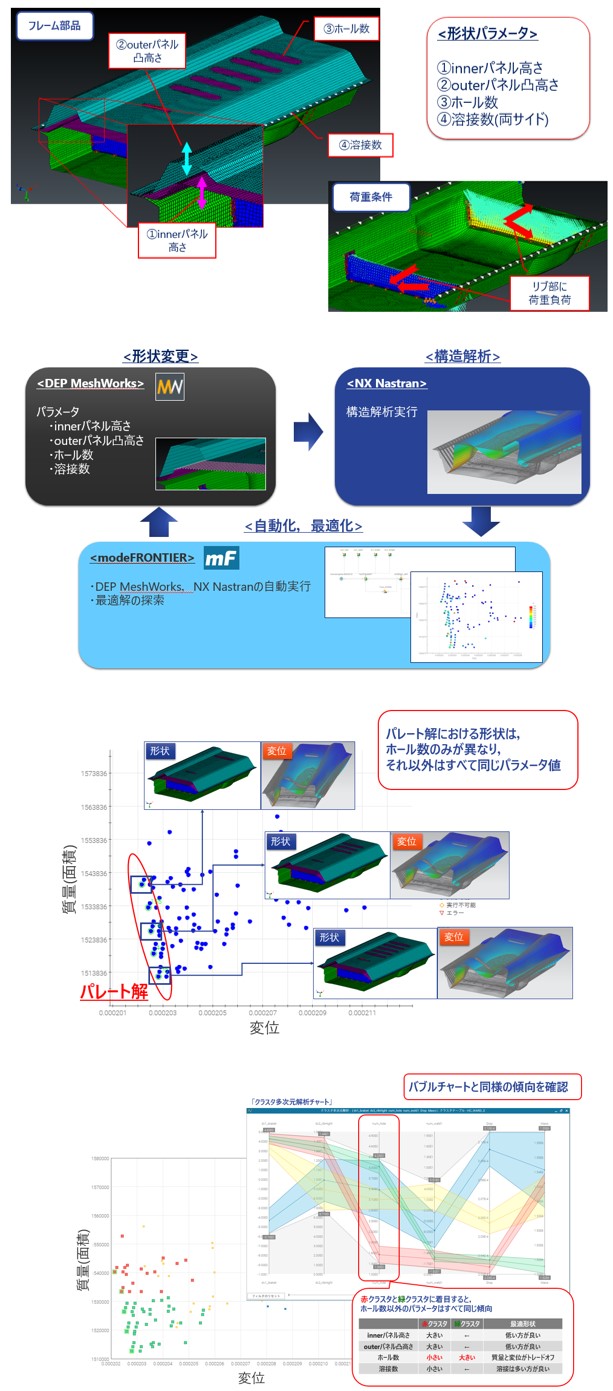

フレーム部品の構造を設計パラメータとして、フレームの軽量化と剛性性能改善を目的とした最適化を行った事例です。形状変更はメッシュモーフィングシステムDEP MeshWorksを使用し、寸法や溶接数、ホール数を変更しました。
DEP MeshWorksではFEモデルをメッシュベースで編集することができるため、CADを操作することなく、また設定された境界条件そのままに、形状変更を自動的に行うことが可能です。DEP MeshWorksから解析で使用する形状ファイル（nastran形式）を出力し、NX nastranで構造解析を行います。
最適化計算の結果、質量と剛性性能（変形量）のトレードオフを確認することができ、さらにクラスタリング分析を行うことで、パレート解はホール数に大きく依存することが明確になりました。
