砂型(重力)鋳造:ひけ巣防止策
- 分野1:
- 熱流体解析
- 分野2:
- 最適設計
使用ソフトウェア
modeFRONTIER、JSCAST、SOLIDWORKS概要

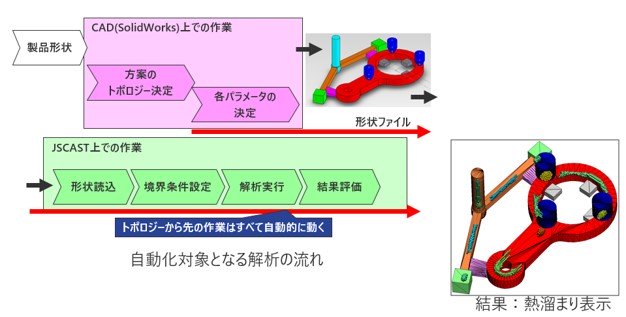

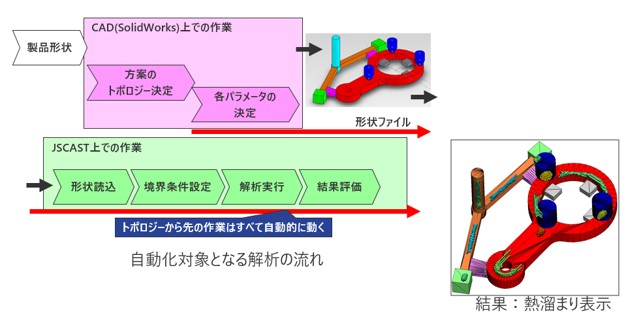

金属は凝固すると体積が収縮します。鋳造では型表面から凝固が始まり、製品内部の温度が高い状態が作られると、製品内部に空間が発生します。これをひけ巣と呼びます。このひけ巣を防ぐ方法の一つに押湯があります。押湯は、凝固の過程において、最終凝固位置を製品外部に発生させることにより、ひけ巣を防ぐ方法です。押湯の形状と位置を変更し解析を実行する一連の作業を自動しました。
