配管の非破壊検査解析
- 分野1:
- 電磁場解析
使用ソフトウェア
modeFRONTIER、JMAG-Designer概要

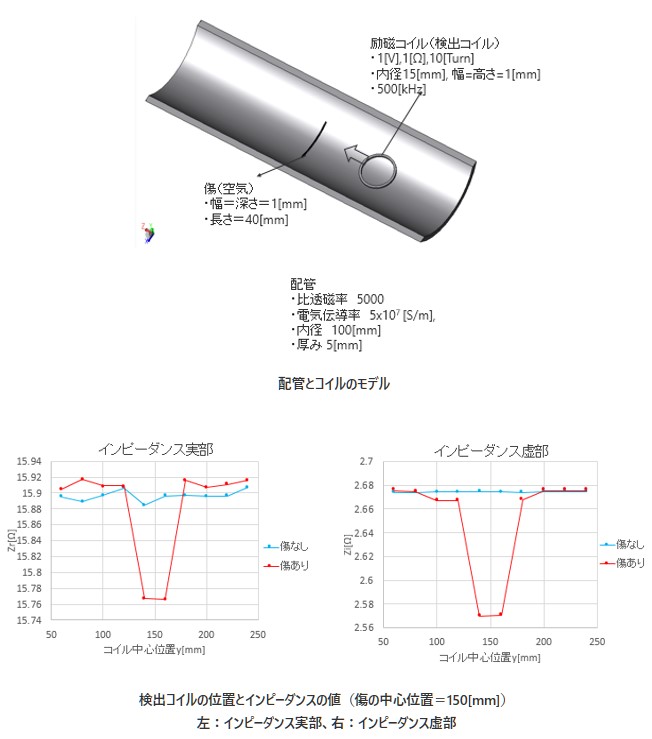

配管内部など、直接観察できない場所にある亀裂を検出する方法の一つに、高周波コイルを用いる方法があります。配管内部にコイルを差し込むことで、配管に渦電流が流れますが、配管に亀裂があると渦電流の経路が変化し、コイルに鎖交する磁束も変化します。これをインピーダンスとして検出することによって、亀裂の存在を特定することができます。
配管内部など、直接観察できない場所にある亀裂を検出する方法の一つに、高周波コイルを用いる方法があります。配管内部にコイルを差し込むことで、配管に渦電流が流れますが、配管に亀裂があると渦電流の経路が変化し、コイルに鎖交する磁束も変化します。これをインピーダンスとして検出することによって、亀裂の存在を特定することができます。
