幼児用心室補助装置(VDA)のCFD適用​

分野1:
熱流体解析

使用ソフトウェア

Ansys CFX

概要

VDAには、長期間にわたって心臓を補助する装置であるため、高効率でバッテリが小さく、赤血球細胞を破裂させないせん断の弱い流れ、血栓形成防止のため逆流や渦のない流れが要求されます。Launch Point Technologies社は、自社で開発した三次元逆ブレード設計法、パラメータ型ジオメトリモデル、オートメッシュジェネレータ、血液損傷の数学モデルをAnsys CFXと一体化するアプローチで、各種遠心血流ポンプの設計に役立てています。同社の新型VDAであるPediaFlowTMのシミュレーション結果は、剥離や逆流が無く、せん断応力と血液損傷も条件下にあることが確認されました。シミュレーションを利用することで、従来の設計手法に比べ数カ月程度の大幅な期間短縮に成功しました。

出典:ANSYS Advantage VolumeⅠ Issue2, 2007

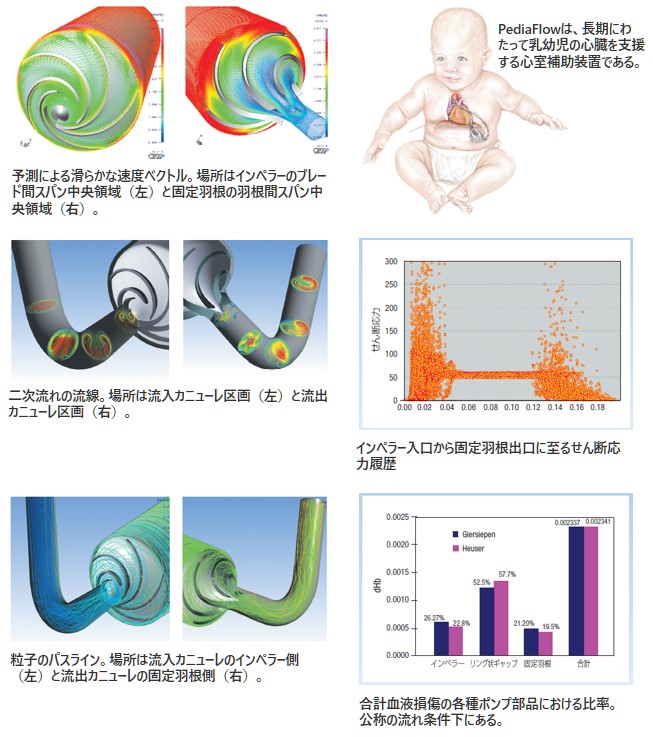

予測による滑らかな速度ベクトルの図、​二次流れの流線の図、粒子のパスラインの図、インペラー入口から固定羽根出口に至るせん断応力履歴の図、合計血液損傷の各種ポンプ部品における比率の図
