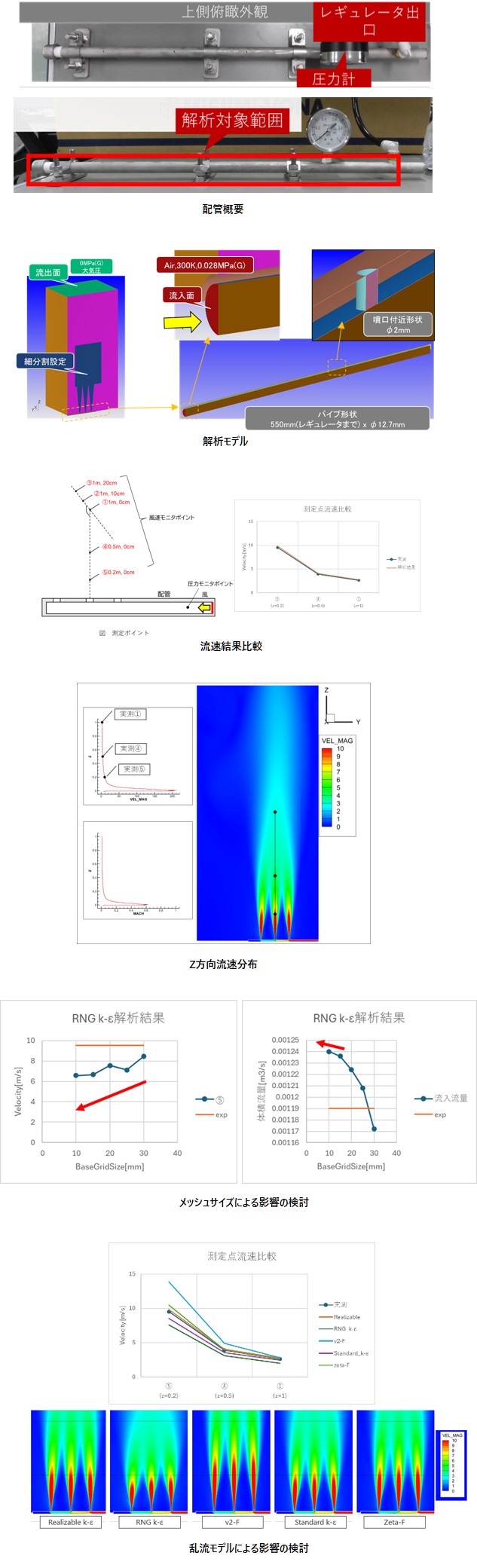

φ12.7mmのパイプに空気を流し込み、3つのノズル穴（φ2mm）から噴射される様子を解析した事例です。

噴口から1m上方の位置に測定点があり、噴口径とモデル全体のスケール差が大きく異なるため、メッシュ細分割設定は結果の精度と計算コストに影響します。CONVERGEではAMRによって最適なメッシュが自動で生成され、乱流モデルによってモニター点流速が変化することを確認しました。
・風速モニタ点①④⑤の流速を5%の精度で再現
・検証したモデルのうち最も精度が良いRealizable k-εを選定

課題等：噴流、ジェットエアー、乱流モデル
