CONVERGEとSIMULIA Abaqus Unified FEAを連成（カップリング） して、液封式エンジンマウントが振動を吸収・減衰する様子を解析した事例です。

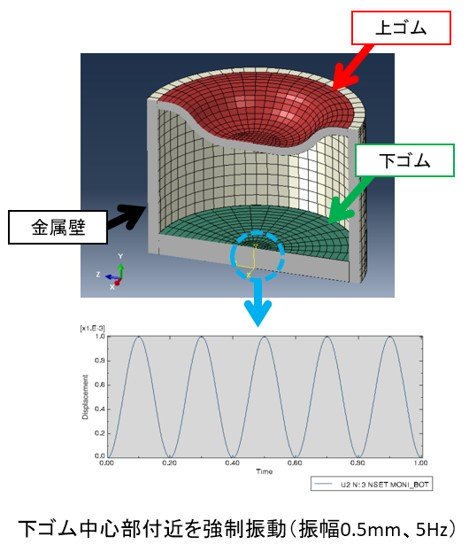

本事例ではマウントの下部に振幅0.5mm、周波数5Hzの強制振動を与えて上部の変形挙動を観察しています。解析結果を見ると上部構造はほとんど変形せず、振動が効果的に減衰されている様子が確認できます。
この解析は、マウントの設計最適化や異常振動の予測・診断にも応用することができます。従来の実験では捉えにくい内部流体挙動や応力分布をシミュレーションによって可視化・定量化することで、より高性能な防振部品の開発に貢献します。

解析種別：燃焼解析、流体構造連成解析
課題等：エンジンマウント、振動減衰、NVH
