ばね力を考慮したボールバルブの流体構造連成解析​

分野1:
熱流体解析

使用ソフトウェア

CONVERGE

概要

流体構造連成(FSI)機能を用いたボールバルブの解析事例です。ボールは1自由度の運動モデルとして定義され、流体力がばね力を上回るとボールが上方向に動いてバルブが開き、上下の領域が接続されます。
CONVERGEの標準機能のばねモデルを用いて、ばねの形状を省略しつつばね力を考慮して解析しており、流体力がばね力を上回った瞬間にバルブが開き、上下の圧力領域が接続される様子が見て取れます。

解析種別:流体構造連成解析
課題等:部材挙動予測、流量予測

ばね力を考慮したボールバルブの流体構造連成解析​の図

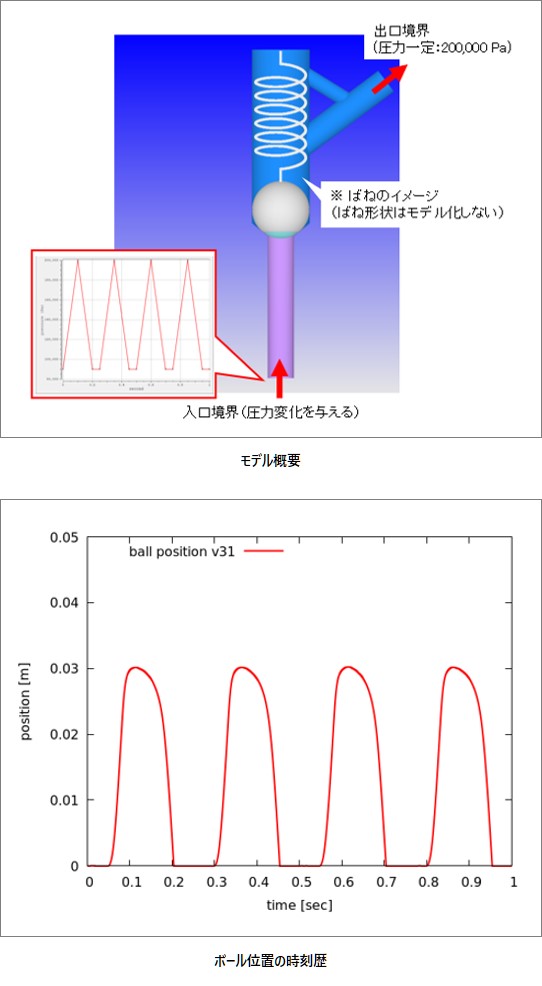

ボールバルブ挙動(圧力コンター)
