空調機器の冷却に用いられる遠心ファンを対象に、回転過渡解析と定常マルチリファレンスフレーム（MRF）解析をおこなった事例です。
インペラ周囲の速度コンター図の分布からは、インペラの回転移動と回転方向の流れを確認できます。

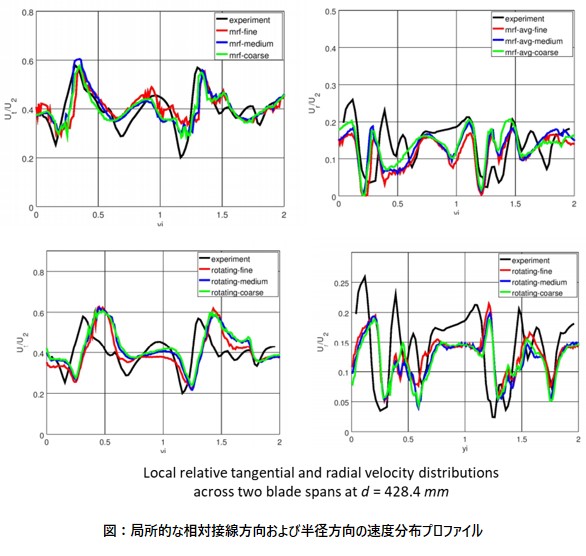

インペラ周りの速度を、実験データと比較したグラフを見ると、過渡解析とMRFのいずれの手法でも局所的な速度分布をよく予測できていることがわかります。
通常、数値流体力学（CFD）には、グリッド生成と細分化に非常に手間がかかります。CONVERGEには、ソルバーが自動的にグリッドを生成し、速度場などの物理量に基づいて動的に細分化する機能がありますので、モデリングの前処理時間を大幅に短縮できます。

出典： 24th International Compressor Engineering Conference at Purdue, July 9-12, 2018

解析種別：熱流れ
課題等：メッシュ、性能評価、マルチリファレンスフレーム、MRF、移動境界
