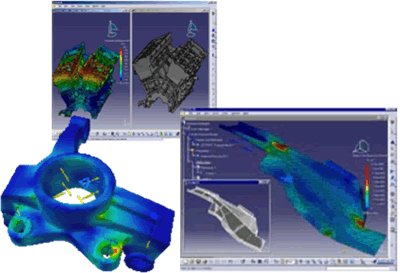

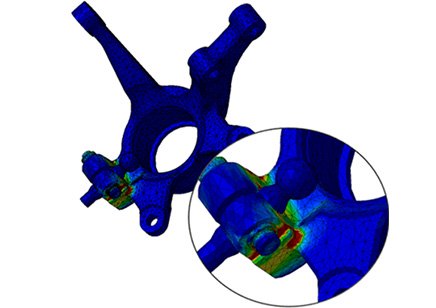

GPS（General Part Structural Analysis）

• CATIA V5 解析ソリューションの基幹ワークベンチ
• CATIAモデルデータにダイレクトにアクセスする強固なメッシングエンジンを搭載
• メッシング前のCAD変換・修正の手間を大幅に削減
• 応力、モード解析が可能
• プロパティ、拘束、荷重、質量など様々な設定が可能
• 変位とミーゼス応力・主応力などの応力のイメージ表示計算と結果のレポート機能
• エネルギー誤差評価とアダプティブ機能
• グローバル・ローカルセンサー
• 様々なタイプの解析モデル化に対応

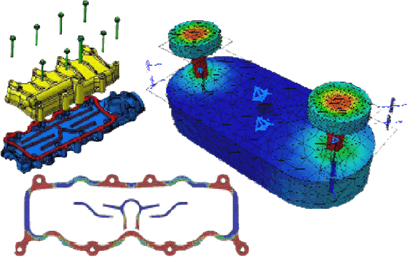

GAS（Generative Assembly Structural Analysis）

• アセンブリモデルの解析が可能
• 容易なアセンブリ結合の定義とモデル化指定
  – 豊富なパーツ間の接続定義
  – 理想化した結合によるパーツ間の接続
  – 溶接によるパーツ間の接続
  – アセンブリ・ワークベンチの拘束条件（ASD）、BiW ファスナー・ワークベンチ（ABF）、ストラクチャル・デザイン・ワークベンチ（SR1）の定義の利用
• アセンブリ用の特殊な設定
  – 接触解析
  – ボルト結合
  – 圧力フィッティング

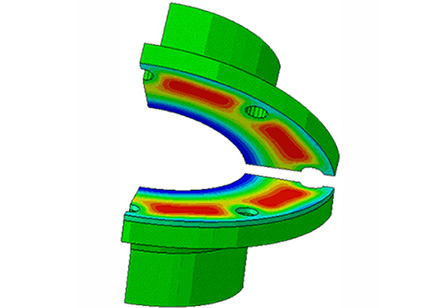

EST（ELFINI Structural Analysis）

• GPS・GAS機能拡張
• 前処理
  – シェルとビームの設定の拡張
• 境界条件設定の拡張
  – 周期対称条件
  – ベアリング荷重、温度分布（熱応力）
  – データのマッピング（流体ソルバーとの一方向連成も可能）

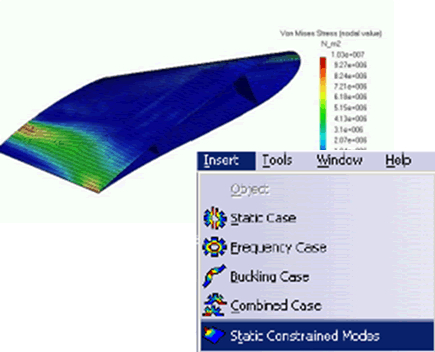

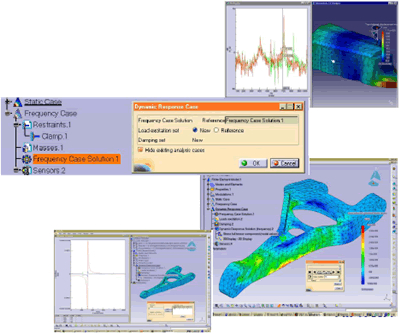

GDY（Generative Dynamic Response Analysis）

• 解析対象の動的応答を予測
• 荷重励起の設定
• 新しい解析ケースの設定
• 様々な後処理
  – 2Dプロット（動的応答のグラフ描画）
  – 有限要素イメージによる振動状態
  – センサー出力

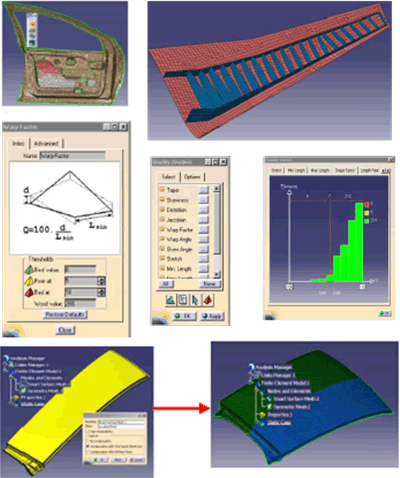

FMS（FEM Surface）

• さらに高度なサーフェス・メッシング機能
• サーフェス・メッシングの機能拡張
  – 幾何形状の簡略化のプロセス
  • 穴うめ
  • 微小フィーチャーの除去 など
  – メッシュ生成制御の拡張
  – 様々なメッシュアルゴリズムタイプ
• その他のメッシングツールのコマンド
  – メッシュの品質解析
  – 生成したメッシュのダイナミックな編集
  – 生成したメッシュをパターンとして再利用
  • 回転、対称、平行移動
  • CATIA設計変更にも完全に連携

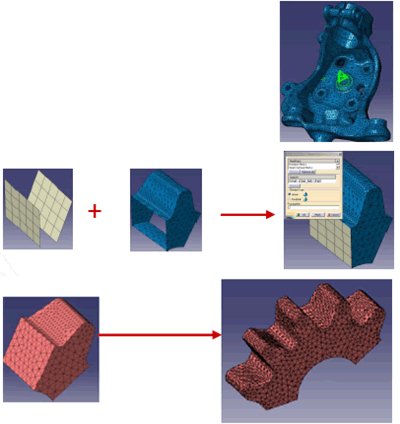

FMD（FEM Solid）

• さらに高度なソリッドメッシング機能
• OCTREEメッシャーの拡張
• テトラメッシャーの拡張
• その他のメッシングツールのコマンド
  – メッシュの品質解析
  – 生成したメッシュをパターンとして再利用

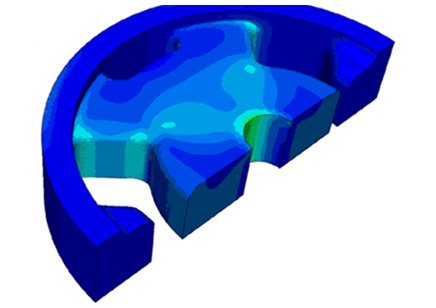

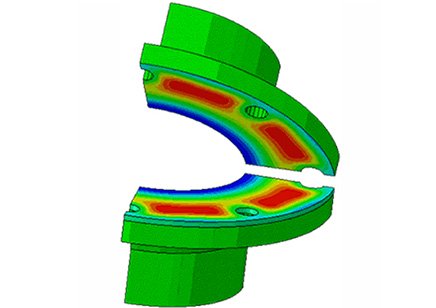

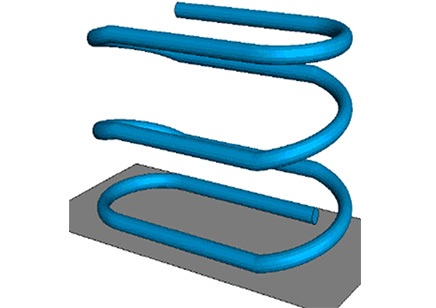

ANL（ノンリニア・ストラクチャル・アナリシス）

• 大変形効果を考慮
• 初期応力剛性を考慮したLanczos法による固有振動解析
• 形状変化に境界条件が追随（圧力設定の面法線方向への追従など）
• 塑性変形の定義（等方硬化、移動硬化）
• ゴム弾性（超弾性）の定義（Mooney-Rivlin、Ogden則など）
• 結合条件に非線形バネなど、非線形条件の定義が可能
• 塑性ひずみなど、非線形パラメータのポスト処理機能
• 非対称マトリクスソルバ
• ANLとの連携解析による、非線形熱応力解析

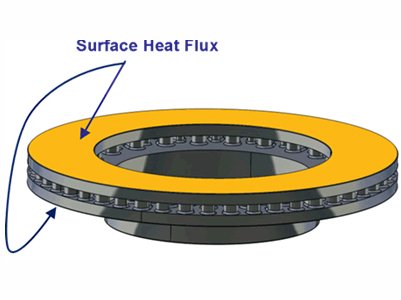

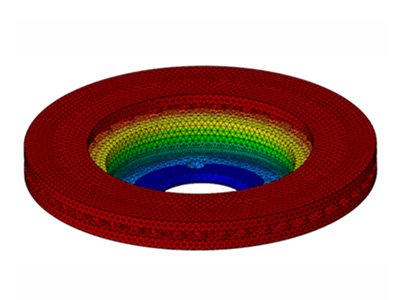

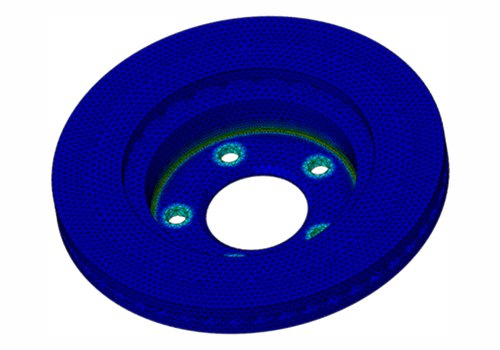

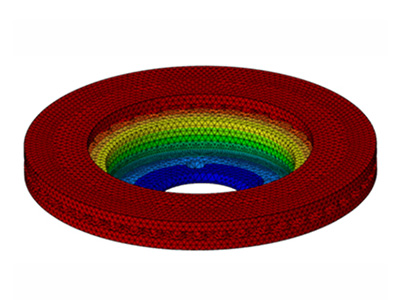

ATH（サーマル・アナリシス）

• 定常解析・非定常解析
• 熱流束、熱伝達、温度指定の境界条件を設定可能
• 熱伝導率、比熱の温度依存性を考慮
• パート間の接触熱抵抗（接触熱伝達）の設定が可能
• 温度コンター表示機能
• ANLとの連携解析による、非線形熱応力解析
