ノートパソコン”Think Pad”の新冷却機構設計

分野1:
熱流体解析

使用ソフトウェア

Simcenter Flotherm

概要

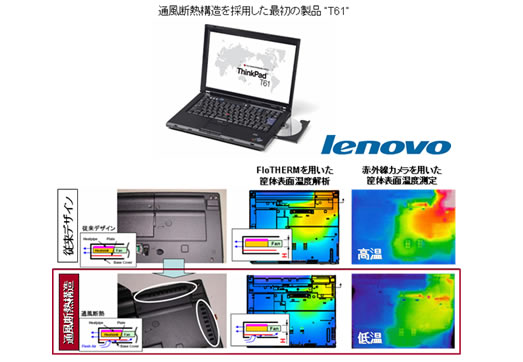

レノボ・ジャパン様では、一部の住宅に適用されている「通風断熱壁」を参考に、電子機器向けの新しい冷却機構「通風断熱構造」を開発しました。Simcenter Flothermでの解析結果どおり、測定でも筐体表面温度が従来設計比で、約5℃も下がるという結果が確認されました。結果、社内技術部門で年間最優秀論文に160編の中から選ばれるとともに、特許を取得するにも至りました。
Simcenter Flothermのパラメトリック解析・最適化機能 『コマンドセンター』を用いて、ファンによる風速やIC-ベース間距離等、複数のパラメータを変化させた数10パターンの詳細モデルの解析がわずか2~3日で完了しました。

解析種別:熱解析
課題等:ノートパソコン、電子機器、筐体表面温度、断熱、発熱

ノートパソコン Think Pad の新冷却機構設計
