コンポジット翼形状の複合領域最適化
- 分野1:
- 熱流体解析
- 分野2:
- 最適設計
使用ソフトウェア
modeFRONTIER、MSC.Marc概要

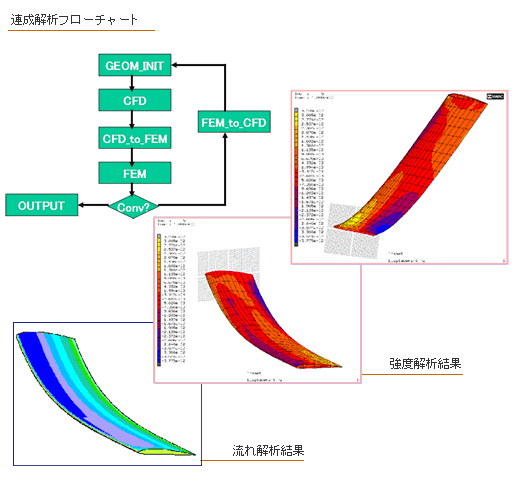

こちらは、STAR-CDとMSC.MARCとmodeFRONTIERを連成させた例です。まず、航空機の翼形状の最適化のためにSTAR-CDで翼の流れを解析します。得られた翼表面の圧力分布をMARCに渡して変形の計算を行います。さらにこの変形をSTAR-CDにフィードバックして流体計算を行うというフローを繰り返し行います。数回ループして変形量が収束した結果から最適化を行います。この計算は、翼の形状を変更し、翼の抵抗値(Drag)、揚力(Lift)、効率(Lift/Drag)、さらに翼の重量を目的関数とした多目的最適化問題です。
解析種別:複合領域最適化、流体計算
課題等:航空機、翼、揚力、MSC.Marc
