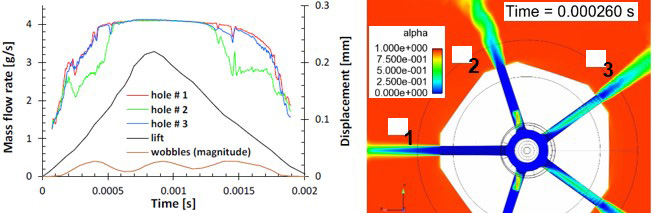

インジェクタのニードル挙動をX線撮影によって詳細に捉えると、軸方向だけでなく、左右方向へも揺動していることが明らかになりました。そこで、この詳細なニードル移動履歴を反映した数値解析を実施しました。CONVERGEは流体メッシュを自動生成するため、ニードル壁面の時間テーブルを与えるだけですぐに解析を実行することができます。解析結果から、噴孔間で吐出燃料流量のバラつきが発生し、特にニードルの開き際や閉じ際でバラつきが大きいことがわかりました。

出典：アルゴンヌ国立研究所、2014年CONVERGE北米ユーザー会

解析種別：燃料噴射、インジェクタ内部流れ
課題等：噴孔ごとの流量バラつき、複雑な移動境界、ニードル揺動、ニードル移動、キャビテーション
