スクロールコンプレッサ詳細モデルの作成と脈動予測
- 分野1:
- 熱流体解析
- 分野2:
- 1Dシミュレーション(システム・シミュレーション)
使用ソフトウェア
GT-SUITE概要

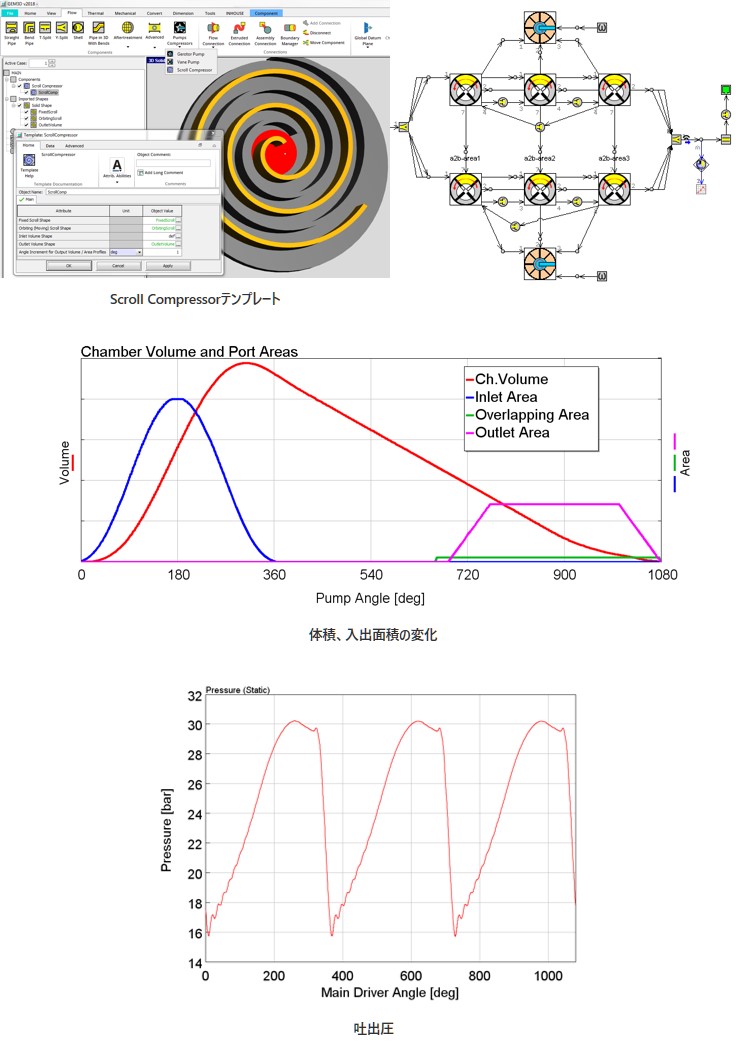

スクロールコンプレッサの解析事例です。 GEM3Dを用いて、CADファイルからスクロールコンプレッサの形状情報を読み取り、1Dモデルを作成します。 詳細モデルでは、回転角度に対するIN/OUTのポート開口面積と、流路の体積変化を算出します。そのため、リーク量を考慮した吐出圧と脈動の予測計算が可能です。
解析種別:スクロールコンプレッサ、スクロール式コンプレッサ、スクロール圧縮機、スクロール式圧縮機
課題等:リーク量予測解析、吐出量予測解析、脈動予測解析
