携帯電話ケースの樹脂流動最適化・繊維配向同定
- 分野1:
- 熱流体解析
- 分野2:
- 最適設計
使用ソフトウェア
modeFRONTIER、Moldex3D概要
樹脂流動分野におけるmodeFRONTIERの活用例は以前から数多くありますが、本事例は、 Moldex3DとmodeFRONTIERの連成事例です。

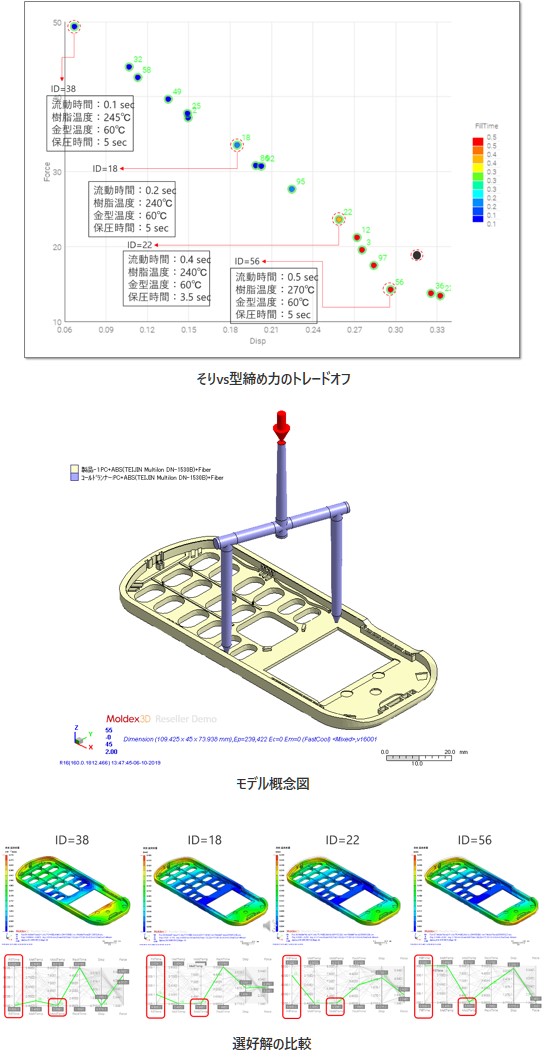

Moldex3DのいくつかのモデルをmodeFRONTIERと連成させて最適化を実施しました。携帯電話成型条件最適化では、そりと型締め力を共に最小化するような設計指針が得ることができました。また、その他文献値に合わせるように繊維配向パラメータを同定した繊維配向同定事例もあります。
解析種別:樹脂流動解析
