放熱板形状の最適化と寄与度分析
- 分野1:
- 熱流体解析
- 分野2:
- 最適設計
使用ソフトウェア
modeFRONTIER、Simcenter Flotherm概要

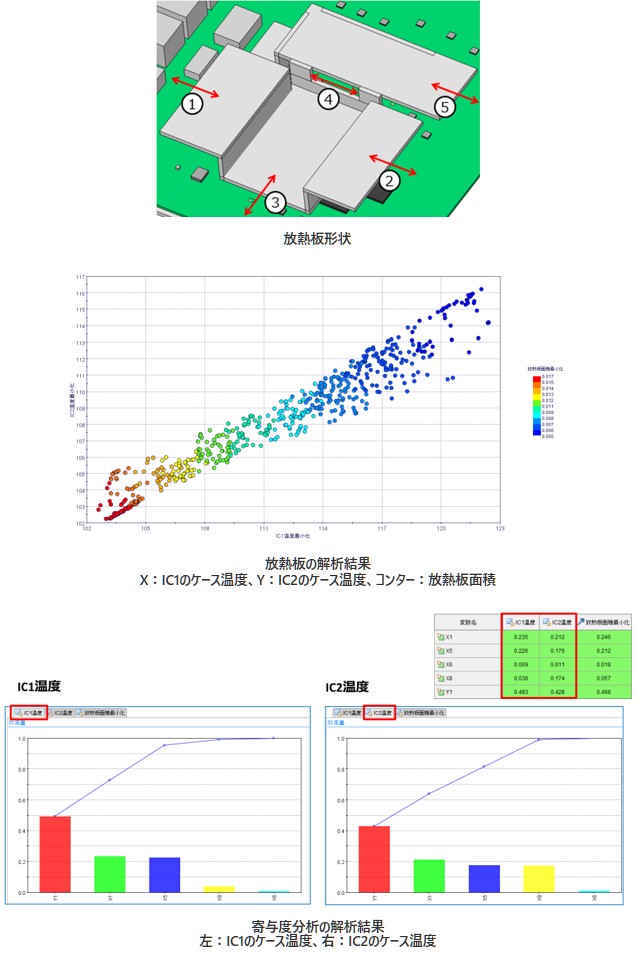

放熱板設計において、放熱板の面積を最小化し、2つのケース温度を最小化する形状最適化を実施しました。
基本的には、2つのケース温度には正の相関があり、放熱板面積とトレードオフになっていますが、各パーツのサイズを変更することによって、同じ放熱板面積でも、どちらかのケース温度を優先的に下げるデザインを見つけることができました。また、各ケース温度に効いている設計変数を特定するために、寄与度分析も実施しました。
