Case Study実績・お客様事例

チョッパーポンプ流動解析

分野1:
熱流体解析、構造解析
分野2:
複合解析(連成・連携解析、複合領域最適化)

使用ソフトウェア

Ansys Workbench、Ansys BladeModeler、Ansys CFX、Ansys CFD-post、Pro/ENGINEER

概要

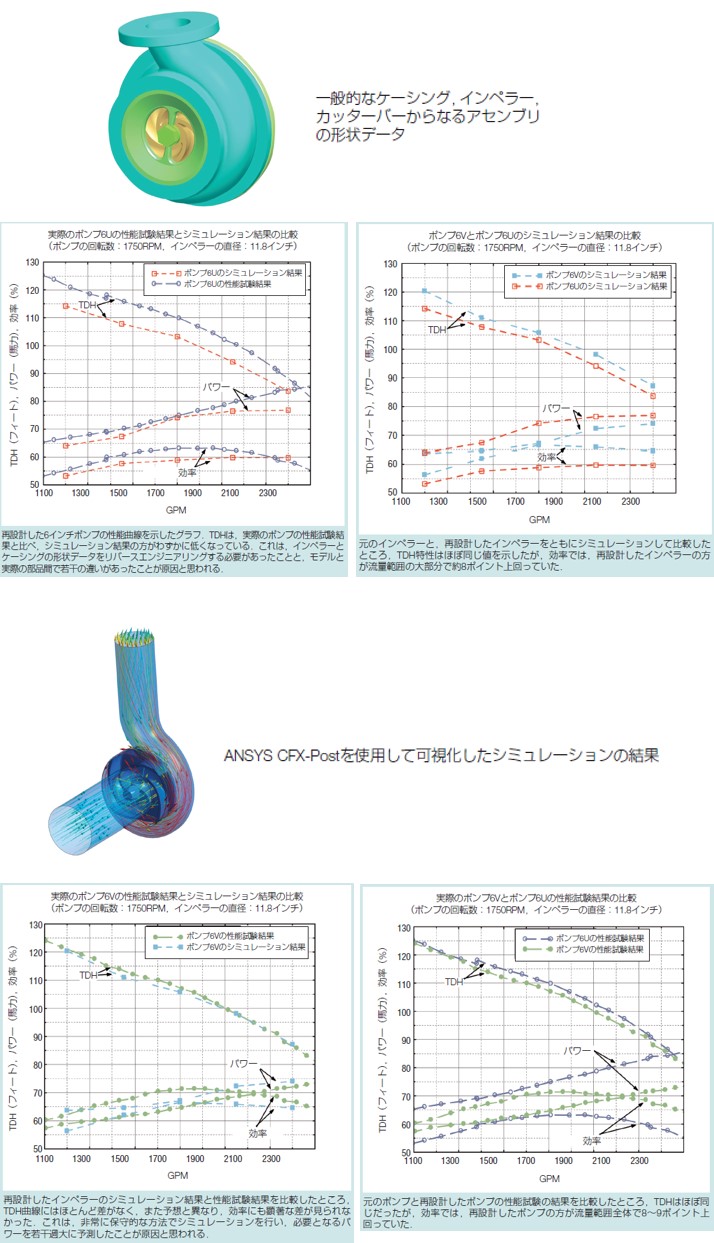

Vaughan社は、チョッパーポンプの性能評価にAnsys CFXを使用しています。BladeModelerでメッシュ生成し、CFXで計算、流量とTDH(全楊程パワー効率)について、実験とシミュレーション結果を比較したところ、7種類のポンプで良好な一致を示しました。これによって、プロトタイプ作成と試験のコストを削減することに成功しました。また、Pro/ENGINEER Wildfireと連携しインペラーブレードの形状変形も評価し、水理設計や機械的設計の効率化を図っています。

出典:ANSYS Advantage VolumeⅠ, Issue2, 2007

チョッパーポンプ流動解析
