遠心圧縮機の流動解析
- 分野1:
- 熱流体解析
使用ソフトウェア
Ansys CFX 概要

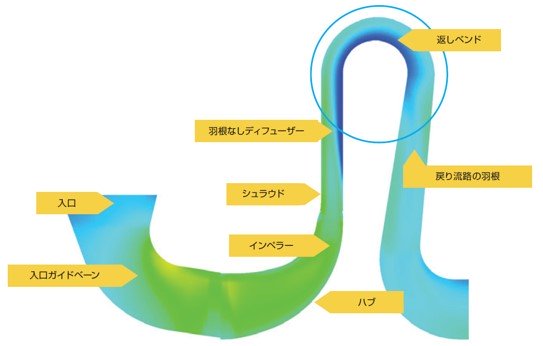

ターボ機器の一種である遠心圧縮機の流動解析に、 Ansys CFXを使用した事例です。セクターモデルを使用することで、最小限の計算負荷で解析することが可能です。本事例では、速度分布の結果から、羽根無しディフューザーと返しベンドのハブ側に、大きな低運動量領域が発生していることが確認できます。
出典:ANSYS Advantage VolumeⅦ, Issue3, 2013
