発電機を想定した防音パッケージの遮音性能評価
- 分野1:
- 音響解析
使用ソフトウェア
Simcenter 3D Acoustics、Simcenter Nastran Acoustics概要
発電機は、エンジンやタービンのような動力源がモーターを回して発電しますので、その動力源は大きな騒音源になります。そこで、発生する騒音を抑制するために防音パッケージで発電機全体を包み込み、騒音の低減を図ることが一般的です。ただし、この動力源は冷やさなければならないことから、防音パッケージ内の空気を循環させるための吸気口と排気口を設ける必要があります。

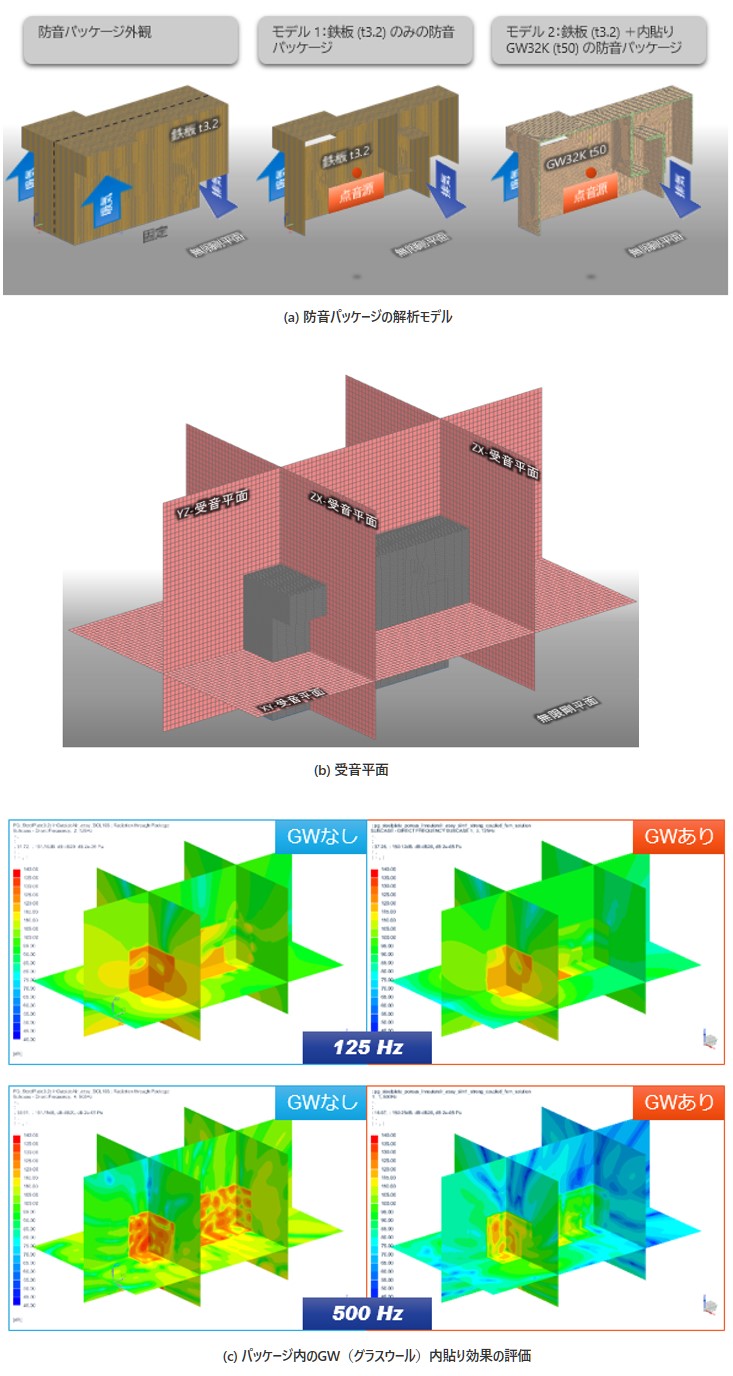

何もしなければこの吸気口と排気口から騒音がそのまま漏れてしまいますので、防音パッケージのパネルの遮音設計とともにこれら開口部に何らかの騒音対策を施さねばなりません。下に示しますように、防音パッケージは外から見るとただの箱のように見えますが、内部構造は比較的複雑です。このような防音パッケージの騒音対策設計にも音響CAEは有効です。
解析種別:連成解析
課題等:遮音性能予測
