噴孔別ガスを考慮した直噴ガソリンエンジンの筒内噴霧解析

分野1:
熱流体解析

使用ソフトウェア

CONVERGE

概要

多噴孔インジェクタが搭載された直噴ガソリンエンジンに対して、各噴孔から噴射された液滴の蒸発ガス(以降噴孔別ガス)が、それぞれどのように拡散・混合するかを確認するという目的で、各噴孔別ガスの濃度分布の可視化を実施しました。
この可視化は、CONVERGEに搭載されているパッシブ機能や、UDFを使った「噴孔別ガスへの液滴蒸発の実装」によって実現しました。本解析で使用した手法は、多段噴射の噴霧解析や、複数のインジェクタが搭載された解析対象にも応用することができます。

解析種別:エンジン
課題等:直噴ガソリンエンジン、液滴噴霧、多噴孔インジェクタ、多段噴射、噴孔毎の流量ばらつき

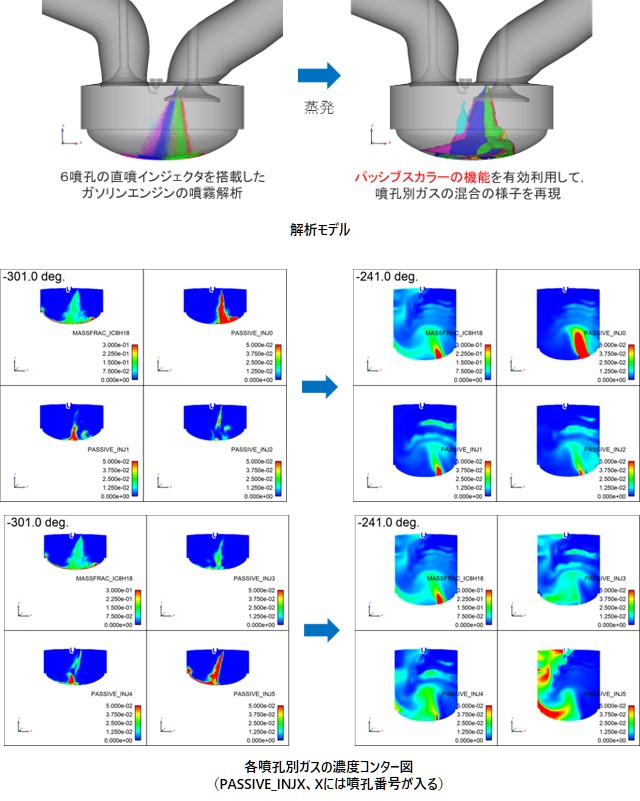

噴孔別ガスを考慮した直噴ガソリンエンジンの筒内噴霧解析の図
