冷却機構として、油冷・空冷・水冷を有するハイブリッド同期モーターの熱連成解析事例です。ここでは、冷却オイルの有無やローター回転数が巻線の温度にどのような影響を与えるかを評価するために実測と比較しました。

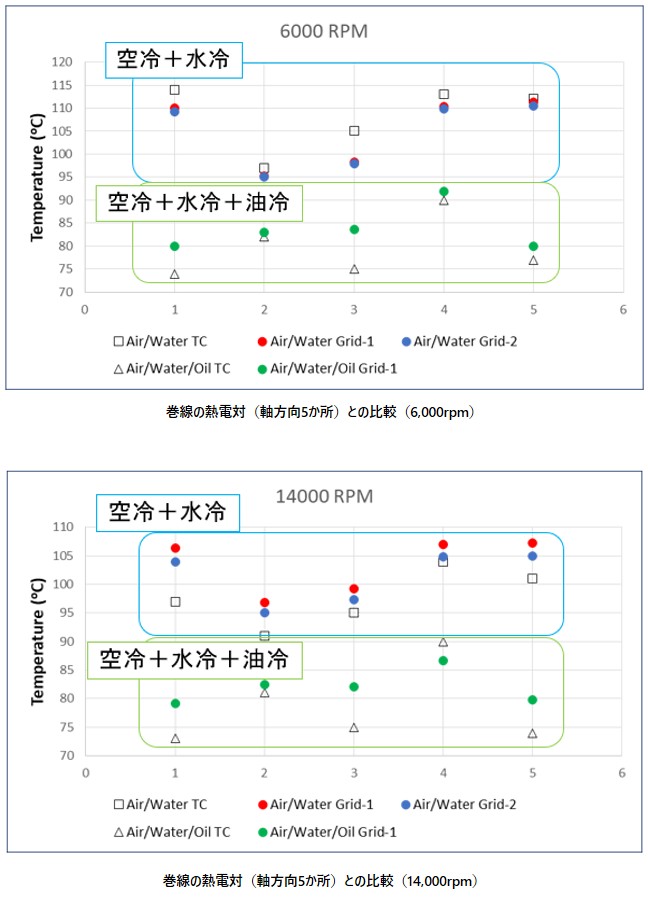

“空冷+水冷”の場合は、“空冷+水冷+油冷”の場合に比べて、最大50℃程度巻線温度が高くなりますが、その傾向を解析でも誤差10℃以内で予測することができました。また6,000rpmのケースでは巻線温度のメッシュ収束性も確認されています。
流体と比べて固体の温度変化は非常に緩やかであるため長い計算期間が必要ですが、スーパーサイクリング機能を使用することで短期間で定常解を得ることが可能です。

解析種別：固体熱連成解析
課題等：オイル、油冷、水冷、空冷
