解析条件

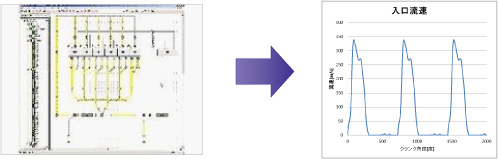

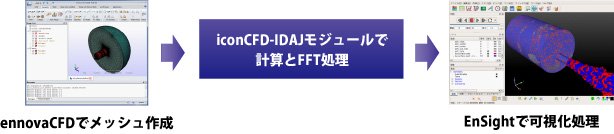

排気系騒音解析ソルバーを用いて、マフラー騒音解析を実施しました。入口条件は、以下に示すような8,500rpmで運転される単気筒4サイクルエンジンを想定しており、GT-SUITEや計測値で得られた速度を使用しています。

解析結果

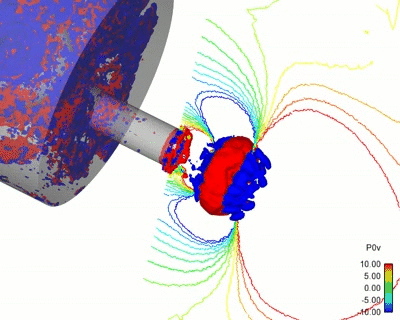

こちらは、排気管出口の渦と圧力コンター図です。

下図の点６における音圧レベル（SPL）分析をしたグラフを示します。前項の放出渦間隔と移動速度から求めた周期は、約1,000HzでSPLピークと一致しています。

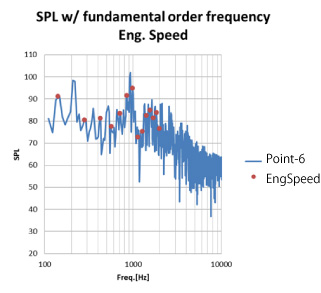

下図は、点6におけるSPLで、図中の赤丸は、エンジン回転次数を示しています。 結果を見ると、回転次数点にピークがあるものの、最も大きい値は6.5次であり、また、1.5次にも大きなピークが見られます。

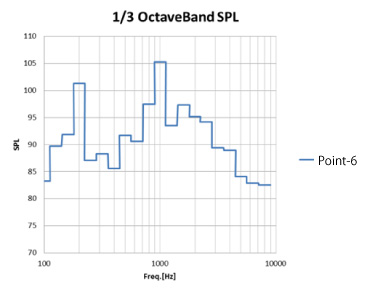

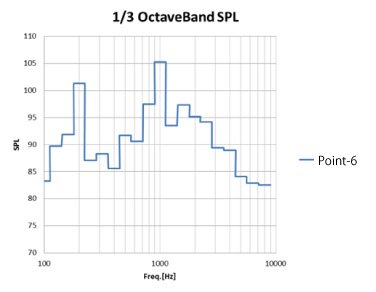

下図は、点6における1/3オクターブバンドSPLです。
バンド中央値200Hzとバンド中央値1,000Hzの大きなピークが見られます。A特性を考慮すると、1,000Hz近傍の騒音が顕著であると推察することができます。

結果処理（周波数分析）

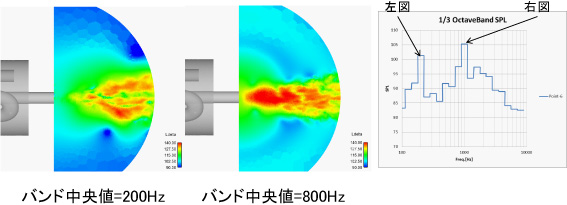

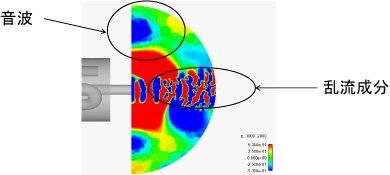

任意の断面で、1/3オクターブバンドの各バンドのSPLを表示することができます。以下は、出口中央断面でSPL分布を表示したものです。

結果処理（任意の周波数帯の圧力分布）

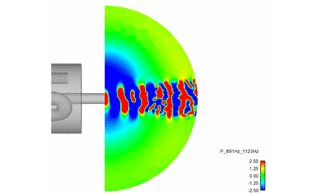

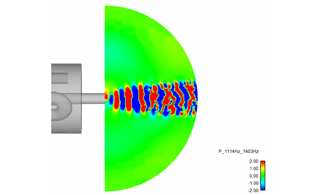

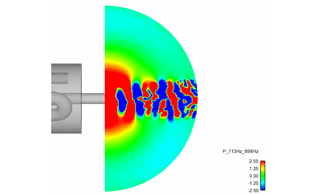

圧力データをFFTで周波数分析した後、バンドパスフィルターをかけて任意の周波数帯を抽出し、逆FFTで圧力データに変換しました。この例では、1,000Hz～2,000Hzの成分のみを含む圧力分布を示します。

結果処理の機能は以下の通りです。（paraviewのプラグイン）

• 点データのFFT変換（圧力とSPL）
• 点データの1/3オクターブバンド処理
• 面データのFFT変換（1/3オクターブバンドのみの圧力とSPL）
• 面データの特定周波数抽出後、圧力データに逆変換
• （開発予定）点対点のクロススペクトル処理
