システム設計からソフトウェア設計への橋渡し

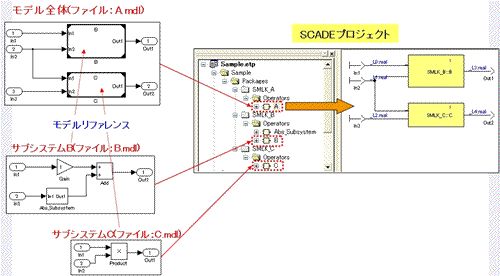

制御アルゴリズム設計に用いられているツールMATLAB/Simulink/Stateflowで記述されたシステム設計モデルを、ソフトウェア仕様としてAnsys SCADEに取り込む機能がSimulinkゲートウェイです。複数のモデルファイルに分けて記述している大規模なSimulinkモデルの場合でも容易に対応できるように、モデルファイル単位またはサブシステム単位で、Ansys SCADEパッケージとしてインポートするモジュラー方式を採用しています。このモジュラー方式によって、ボトムアップ的なインポートが可能になります。

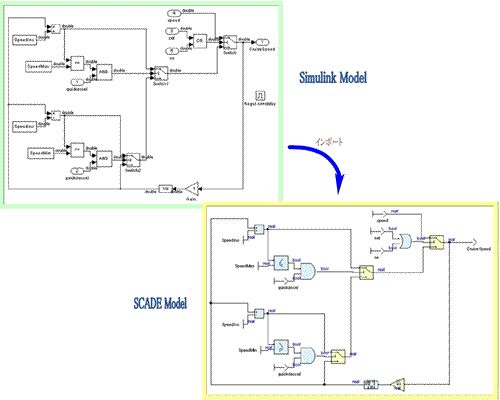

インポート時には、Simulinkモデル上でシミュレーションを実行し、シミュレーション実行時の型情報をAnsys SCADEにインポートします。また、各Simulinkブロックは対応するAnsys SCADEオペレータに1対1で変換されます。
