3DEXPERIENCE SIMULIAクラウド対応型統合シミュレーションプラットフォーム
機能

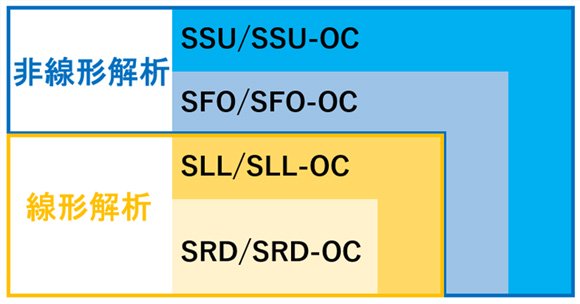

各シミュレーションのロール(※)は、基本となる線形静解析の機能のみのロールから、Abaqus/CAEとほぼ同等の非線形解析まで拡張しているロールなど、ロールが段階的に構成されています。
※担当業務(職務)ごとに必要なアプリケーションを集めたアプリケーションセットを指します。

SRD – Structural Designer

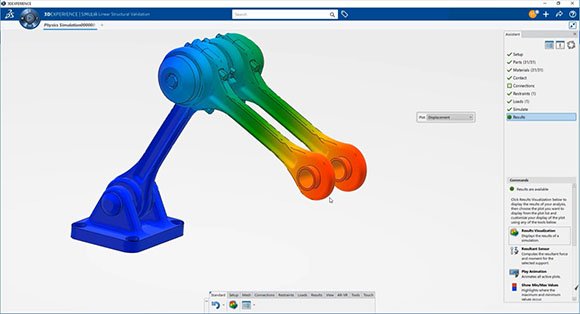

線形静解析による製品性能評価を行う際などにご利用いただく、設計者のためのシミュレーションロールです。

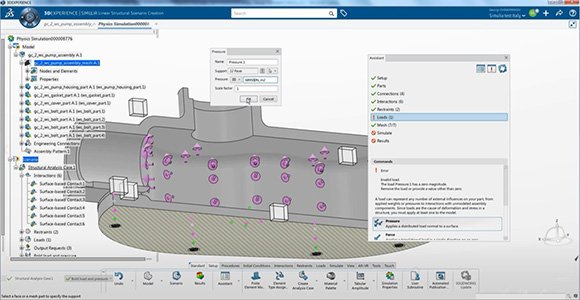

アシスタント機能がありますので、正しい順序で、メッシュ作成から境界条件設定、解析実行まで直感的に操作することができます。
- Linear Static Analysis(線形静解析)
- Frequency Analysis(周波数解析)
- Linear Buckle Analysis(線形座屈解析)
- Steady State Thermal Analysis(定常熱解析)

SLL – Structural Engineer
性能評価のための包括的線形構造解析を行う際にご利用いただく、設計者のためのシミュレーションロールです。
使用可能な解析タイプはSRDの項目に以下が加わり、設計者向けロールであることからSRD同様、アシスタント機能があります。
- Linear Static Analysis( 線形静解析)
- Frequency Analysis( 周波数解析)
- Linear Buckle Analysis( 線形座屈解析)
- Steady State Thermal Analysis( 定常熱解析)
- Harmonic Response Analysis( 調和応答解析)
- Modal Dynamic Analysis( モーダル動解析)

SFO – Structural Performance Engineer

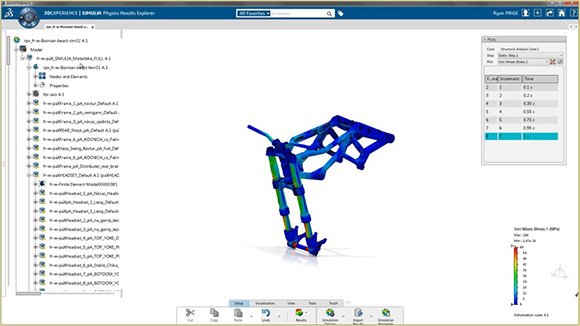

設計者だけでなく解析専任者にも活用していただける、構造解析と熱解析のシミュレーションロールで、非線形解析に対応していながらも、アシスタント機能が搭載されています。
●使用可能な解析タイプ- Static Analysis (静解析)
- Quasi Static Analysis (準静解析)
- Static Perturbation (静的摂動解析)
- Frequency Analysis (周波数解析)
- Harmonic Response Analysis (調和応答解析)
- Buckle Analysis (座屈解析)
- Modal Dynamic Analysis (モーダル動解析)
- Steady State Thermal Analysis (定常熱解析)
- Transient Thermal Analysis (非定常熱解析)
- ソリッド、シェル、ビームのモデリングを扱えるパワフルなツール
- ハイブリッドモデリング (ソリッド・シェル アセンブリ)
- 拘束メッシュ、 ルールに基づいたメッシュなど
●広範囲にわたる結果出力機能
●追加トークンなしで最大8 コアまで実行可能

SSU – Structural Mechanics Engineer

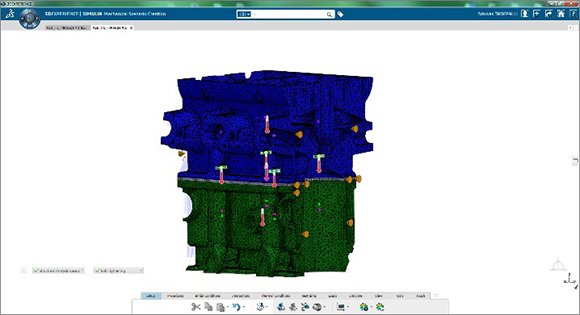

解析専任者向けの構造解析と熱解析のシミュレーションロールです。
●使用可能な解析タイプ- Static Analysis( 静解析)
- Quasi Static Analysis( 準静解析)
- Static Perturbation( 静的摂動解析)
- Frequency Analysis( 周波数解析)
- Harmonic Response Analysis( 調和応答解析)
- Buckle Analysis( 座屈解析)
- Modal Dynamic Analysis( モーダル動解析)
- Implicit Dynamic Analysis(陰解法動解析)
- Explicit Dynamic Analysis(陽解法動解析)
- Steady State Thermal Analysis( 定常熱解析)
- Transient Thermal Analysis( 非定常熱解析)
- Smoothed Particle Hydrodynamics(SPH) Analysis(粒子法)
- ソリッド、シェル、ビームのモデリングが可能なパワフルなツール
- ハイブリッドモデリング(ソリッド・シェル アセンブリ)
- 拘束メッシュ、ルールに基づいたメッシュ など

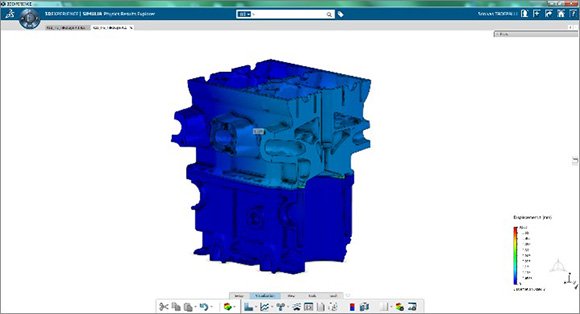

●広範囲にわたる結果出力機能
●追加トークンなしで最大8コアまで実行可能



各シミュレーションロールの解析項目比較表
解析種類 | SRD | SLL | SFO | SSU | Abaqus |
線形動解析 | ◯ | ◯ | ◯ | ◯ | ◯ |
一般静解析(非線形) | ☓ | ☓ | ◯ | ◯ | ◯ |
陰的動解析 | ☓ | ☓ | ◯ | ◯ | ◯ |
陽的動解析 | ☓ | ☓ | ☓ | ◯ | ◯ |
熱伝導解析(定常) | ◯ | ◯ | ◯ | ◯ | ◯ |
熱伝導解析(非定常) | ☓ | ☓ | ◯ | ◯ | ◯ |
熱一心力解析(温度/变位一連成) | ☓ | ☓ | ◯ | ◯ | ◯ |
固有值解析(Frequency) | ◯ | ◯ | ◯ | ◯ | ◯ |
座屈解析(Buckling) | 機能制限 | 機能制限 | ◯ | ◯ | ◯ |
時刻歴応答解析 | ☓ | ◯ | ◯ | ◯ | ◯ |
調和応答解析 | ☓ | ◯ | ◯ | ◯ | ◯ |
PXK – All Physics Analyst
このロールは、クラウド環境でAbaqusを計算実行する場合に便利です。

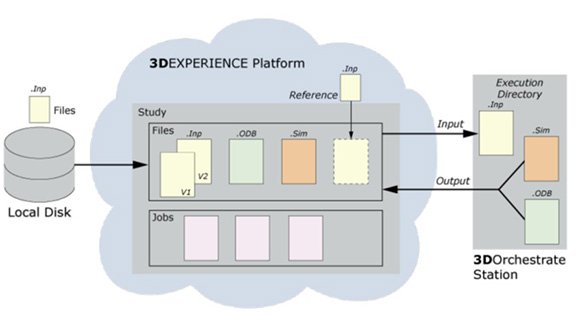

Abaqus/CAEで計算前までのinpファイルを準備し、計算実行でこのPXKロールを利用しますので、Abaqus/CAEと3DEXPERIENCE Platformを接続し、双方の優れた機能を活用することができます。
一時的にAbaqusライセンスが不足した場合、急には追加ライセンスの手配が間に合わないことが考えられるため、いつでもクラウドで計算できるクレジットを確保しておかれると安心です。さらに、既存モデルを使ってパラメータ変更したシミュレーションを、別の担当者に依頼するときにも、マシンの確保やデータ転送が不要ですので大変便利です。
(※)クラウドリソースを用いた計算実行には、PXKとは別にトークン(SRU)またはクレジット(SUN)のご契約が必要です。
- Abaqus/CAEの接続モードで、共同作業や可視化、バージョン管理、ナレッジの取組みなど3DEXPERIENCE機能が利用可能
- カスタマプラグインやスクリプトの実行を含むオープン性を保持したままAbaqus/CAEの全機能をサポート

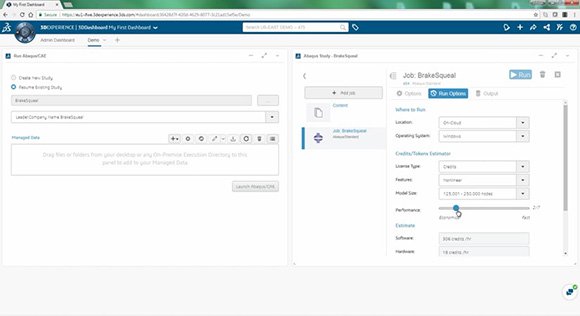

- 3DEXPERIENCEプラットフォームからAbaqusソルバーを設定しジョブを投入、モニタリングが可能


OPZ – Structural Generative Engineer

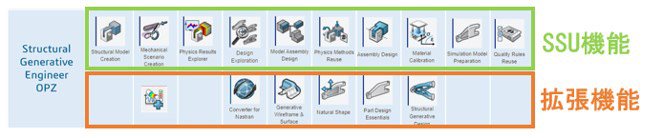

このロールは、解析専任者向けの構造解析と熱解析のシミュレーションロール(SSU)に、各種構造最適化の拡張機能が加わった総合パッケージングロールです。構造的な性能と製造要件を満たす代替案を検討することで、設計改善を強力に推進します。

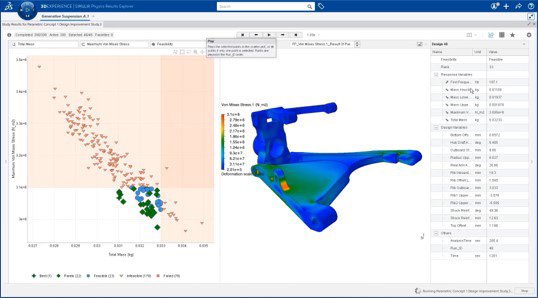

構造シナリオ全体に渡って多数の設計代替案を検討・評価した上で、設計形状を決定することで後工程での手戻りリスクを低減した製品設計プロセスを支援します。
OPZではトポロジー最適化、形状最適化、ビード最適化の各種スタディが利用でき、設計工程における製品形状の初期案から最終形状決定までの各設計工程でご活用いただけます。また、形状寸法をスタディさせることも可能です。
