DEP MeshWorksハイエンドメッシュモーフィングプログラム

機能/動作環境

機能一覧

メッシュモーフィング機能一覧

  • フリーフォームモーフィング機能(曲率を調整しつつ移動、回転、スケール、投影操作可能)
  • コントロールブロックモーフィング機能(コントロールブロック自動・手動生成)
  • フィレットモーフィング機能
  • 周期対称、鏡面対称モデルにおけるパターンモーフィング機能
  • シェルメッシュをある基準面を指定して挿入するストレッチモーフィング機能

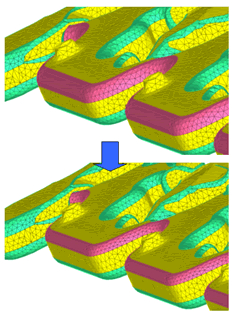

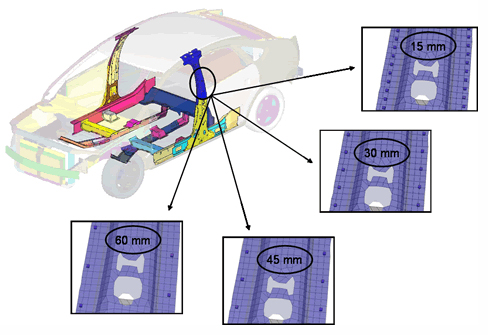

  • ピラーなどの断面形状を変更する断面マッピング機能

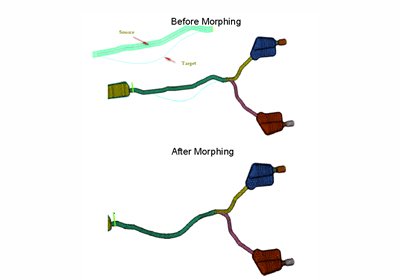

  • カーブベースモーフィング-中心線を動かし断面をキープしてモーフィング
  • モーフィングセットを設定しなくても、モーフィング領域を直接指定して変形
  • インターフェース:Morpher Binary、NASTRAN、LS-DYNA、Ansys FLUENT、 Abaqus、PAM-CRASH、Radioss、STAR-CD、SCRYU/Tetra、Ansys、STL (ASCII)、IGES (参照面として利用。入力のみ)

メッシュベースでの編集機能一覧

  • 異なる分割数のシェル要素をモーフィングで近接させ自動結合する機能
  • シェル要素へのフィーチャ挿入機能
  • テトラメッシュ同士のブーリアン演算
  • 品質チェック機能(コンタ表示確認)
  • 1D、2D、3D要素各々に対応しているスムージング機能

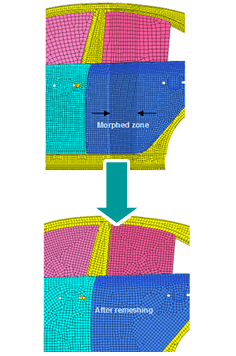

  • リメッシュ機能(シェルメッシュ、テトラメッシュ)
  • モーフィング後の部品間の干渉チェック機能
  • 溶接アセンブリ機能
  • 形状簡易化のためのラッパーメッシュ機能

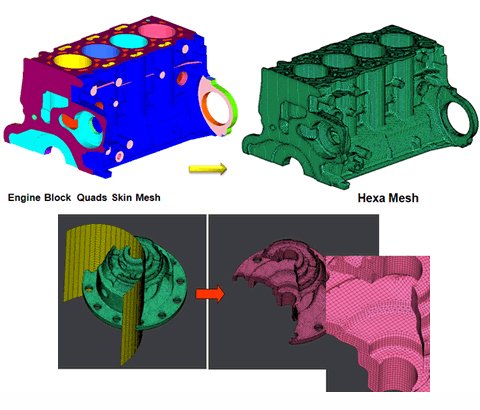

  • 自動ヘキサメッシャー-閉じられたサーフェスメッシュを準備し、内部に自動でヘキサメッシュ生成
  • ヘキサメッシュモデルをシェルメッシュでカットする機能

自動化・最適化向け機能一覧

  • パラメトリックFEM/CFDモデル-対話操作により複数のモーフィング設定を定義
  • DOE指定によるメッシュデータの一括生成

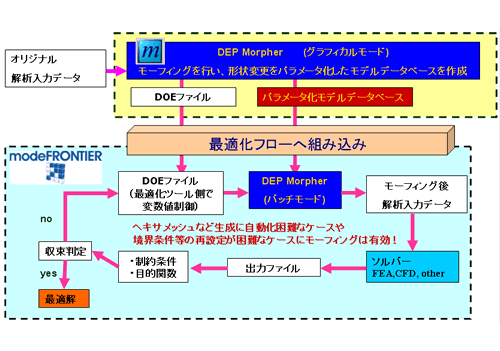

  • バッチ実行による寸法変更ができ、既存の形状最適化製品と組み合わせ可能
  • 形状パラメータのみでなく、要素特性や材料特性値をパラメータ化
  • リメッシュやスムージング機能などの各コマンドをマクロ化し組み込み可能

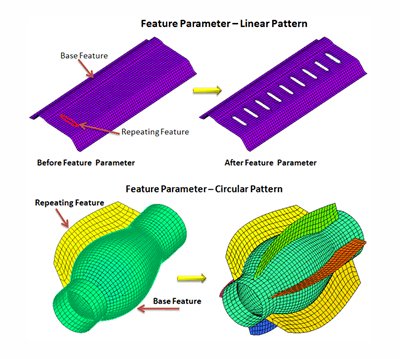

  • 穴やリブなどのフィーチャ数をパラメータ化(シェルメッシュのみ)

動作環境

対応OS

  • Windows 10
