MpCCI CouplingEnvironment連成解析コードカップリングインターフェース
解析事例

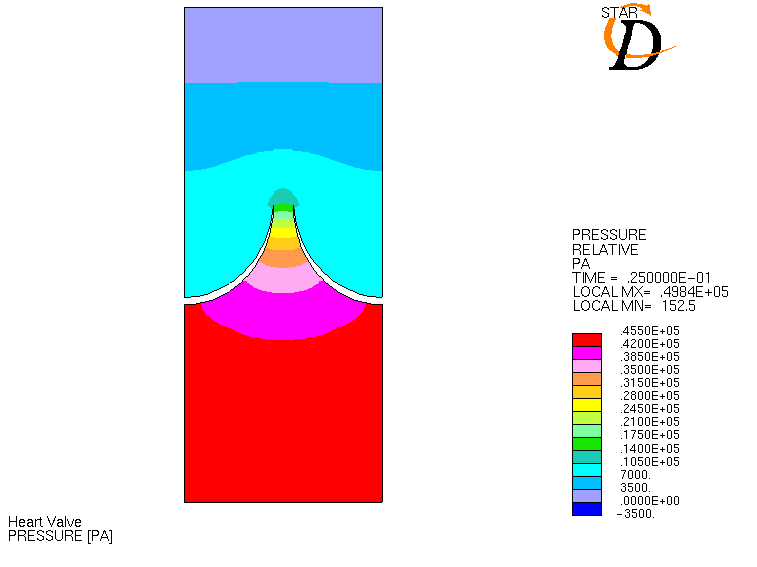

流体―構造連成～人工心臓弁
流体―構造連成で、人工心臓弁を解析した事例です。流れは右側から左側に向かっており、コンターは圧力を表しています。流体圧により弁が開いていく様子を解析しています。 弁にかかる力、変形の様子、流量など同時に取得することが可能となります。

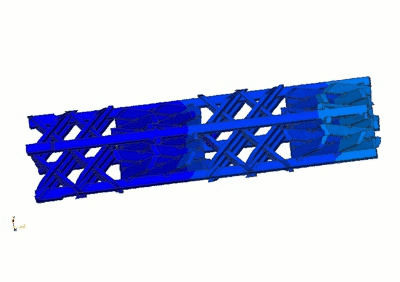

流体―構造連成～スタティックミキサー
ポリマーなどの混合に用いられるスタティックミキサーの流体―構造連成事例です。高粘度の流体のためミキサーには300気圧もの高圧がかかり、その力で変形が起こります。ミキサーの変形により流れが変わり、ミキシングの特性などに影響を及ぼします。

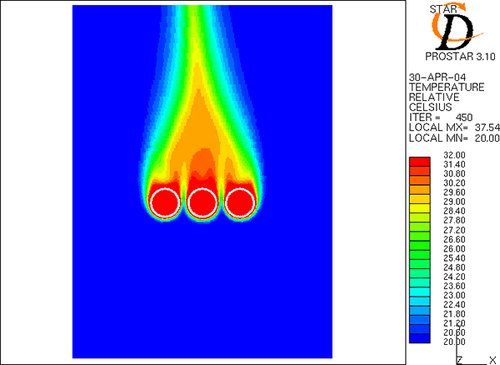

流体―電磁界連成～電線周りの自然対流
中央の3つの銅線に電流を流した場合に発生するジュール熱による自然対流問題をシミュレートしました。構造コードで電磁界解析を行ない電流によるジュール熱を計算します。流体コードでそれを温度ソースとして与え、周りの流体を含めた流れ・温度解析を行ないます。得られた温度から銅線の抵抗を求め構造コードに返し電磁界解析を行なうという連成を繰り返し、定常状態を求めています 。
この他にも、様々な分野での適応が考えられます。
- 飛行機翼などのフラッタリング
- プラズマアーク，金属流体などの電磁流動解析
- 血管内血流などの生体分野
- 各種圧力動作弁など
