MpCCI FSIMapper流体構造連成用マッピングツール
特徴

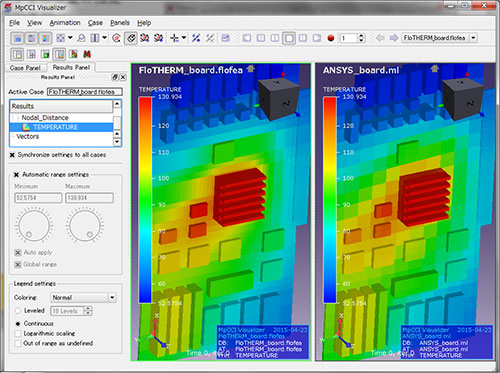

- 流体解析結果を構造解析モデルへマッピングする一方向のマッピングツール
- 定常解析結果や過渡解析結果のマッピング
- バッチ処理でマッピング可能
- ボリュームマッピング、サーフェスマッピングに対応
- 周期対称モデルから、フルモデルまたは周期対称モデルへのマッピングに対応

構造解析ソフトウェアへマッピング可能な値(※ソフトウェアにより異なります)
- Temperature
- Heat Transfer Coefficient
- Heat Flux
- Pressure
- Force
対応するソフトウェア
流体解析ソフトウェア(インポートできるCFD結果)
- Simcenter Flotherm (*.flofea、*.csv)
- Simcenter Flotherm XT (*.txt)
- Ansys Fluent (*.cas、*.dat、*.h5)
- Ansys CFX(*.csv)
- EnSight Gold Case(*.case)
- FloEFD(*.efdfea)
- FINE/Turbo (.cgns、.adf、.hdf5)
- 6SigmaET (.vtu、.vtm、.csv)
電磁場解析ソフトウェア(インポートできるEMG結果)
- MagNet (*.vtk)
- JMAG (*.bdf)
- ANSYS Maxwell (*.unv)
- VMAP
構造解析ソフトウェア
- SIMULIA Abaqus Unified FEA(*.inp)
- Nastran(*.bdf)
- Ansys(*.db、*.cdb)
- LS-Dyna(*.k)
- VMAP
