システム開発事例
解析システム構築例
- アプリケーシヨン別解析システム
- 冷蔵庫解析システム
- プ口ペラファン解析システム
- ク口スフ口ーファン解析システム
- 熱交換器解析システム
- 触媒装置解析システム
- 車両温熱解析システム
- 人体温熱モデル連成システム
- HVAC解析システム
- 室外機解析システム など - 設計者向け熱流体解析システム
- パラメトリックメッシュ生成ツール
- 最適化システム
- エンジンシミュレータ体積効率同定システム
- 自動車空力解析最適形状探索システム など - Q&Aシステム
- 解析事例テータベース
- 解析支援システム（報告書作成）
解析システム事例

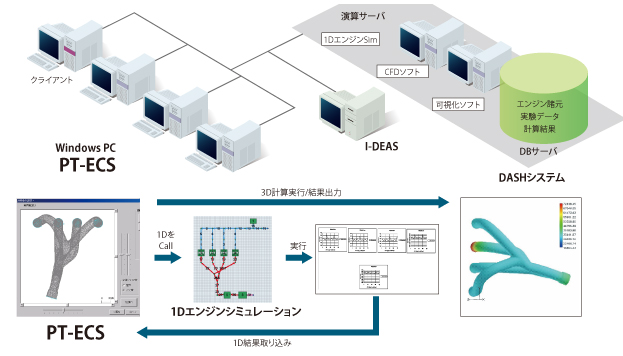

【事例1】設計者向けCFDシステム開発
-
従来は解析専任者が行っていた流体解析（CFD）業務を設計者が簡単に実施できるシステムを、マツダ株式会社様のご協力の基に構築しました。設計者はWindowsPC上から下記の処理を行うことができます。
-
従来はCFD業務を行うために数か月間のトレーニング期間を要し、業務実行には数日間かかっていましたが、システムを利用することにより、トレーニングには数十分、解析業務の実行も数十分のレベルで行えるようになりました。このシステムを利用することによって、フロントローディングを成功させるために不可欠なパラメータスタディを設計者が簡単に実施することができ、仮想試験回数を増やすことによる品質向上、開発期間短縮に貢献します。
※横畑ほか、設計者向けCFDシステム（PT-ECS）の開発（マツダ技報 No.21 p.180-185(2003））にて発表されました。
【事例2】専用プリポストシステムの開発
- 構造解析、流体解析ともにソフトウェアに付属のGUI（グラフィカルユーザーインターフェイス）では使いにくい場合が多く、自社専用のGUIを作成したいという要求があります。
- IDAJでは構造解析、流体解析のソフトウェア販売、技術サポート、コンサルティングを実施している立場から、最適で使いやすいGUIをご提案・構築することができます。
- Windowsアプリケーション、Linuxアプリケーション等、お客様のハードウェアプラットフォームに合せてご提案します。
- iconCFD、CONVERGEなどあらゆるソルバーに対応します。

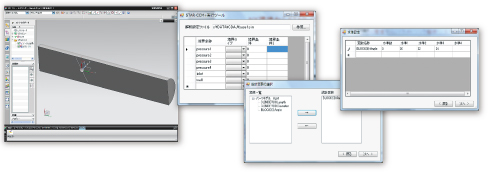

【事例3】CADからの流体解析実行
- 3次元流体解析を実施するノウハウをシステム化します。メッシュ作成、境界条件の設定など、技術開発された仕組みをシステムとして構築します。
- iconCFD、CONVERGEなどあらゆるソルバーに対応します。
- ご利用のCADからWindowsアプリケーションを呼び出します。
- エンドユーザーはCAD上で形状を設定した後、スムースに解析を実行することができます。
- CAD上で設定されたパラメータは最適化ツールmodeFRONTIERにて水準値を設定し、自動的に解析を連続実行します。

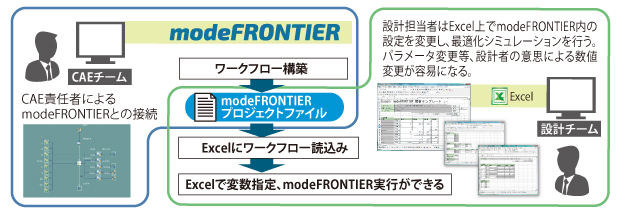

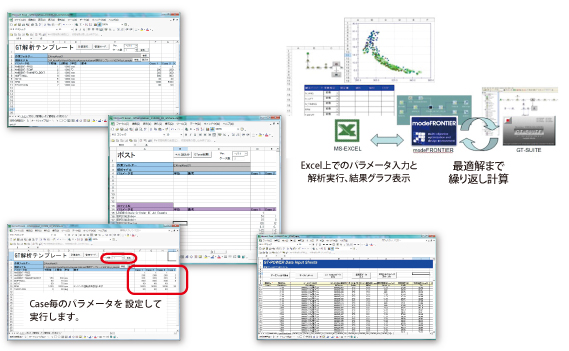

【事例4】Excel/modeFRONTIER解析テンプレート
- 「Excel/modeFRONTIER解析テンプレート」は、ExcelからmodeFRONTIERをバックグラウンド実行するツールです。
- 設計現場や開発現場において、最適化、パラメータスタディを加速するためのツールとして開発されました。
- 利用者はmodeFRONTIERのオペレーションを行わず、Excel上のオペレーションだけで事前に準備されたmodeFRONTIERのワークフロー（.prjファイル）を呼び出し、変数の範囲を設定しシミュレーションを実行することができます。最適化の設計展開、MBD（Model Based Development）推進に欠かせないツールです。
【事例5】1次元エンジンシミュレーションシステム
- マルチフィジックス・システムシミュレーションツールGT-SUITEを設計・開発現場に普及することにより、フロントローディング活用を強化します。
- エンドユーザーはマルチフィジックス・システムシミュレーションツールGT-SUITEを意識することなく利用することができます。
- 最適化ツールmodeFRONTIERと組み合わせることにより、より高度な「解析システム」を実現します。
