Ansys Maxwell低周波向け電磁界解析ソフトウェア
機能
解析ソルバー
- 静磁場解析(Magnetostatic)
静磁場(直流定常状態の場)を計算し、インダクタ、トランス、モーター、アクチュエータ、磁気センサ、磁気シールド、磁石、減磁・着磁などを解析する際に使用するソルバー。 - 交流電磁(AC Electromagnetic)
単一正弦周波数の動磁場(交流定常状態の場)や周波数応答特性を計算し、インダクタ、トランス、バスバー、誘導加熱(IH)機器、RFID、コイルアンテナ、ワイヤレス給電、磁気・過電流センサ、磁気シールドなどを解析する際に使用するソルバー。 - 過渡磁場解析(Magnetic Transient)

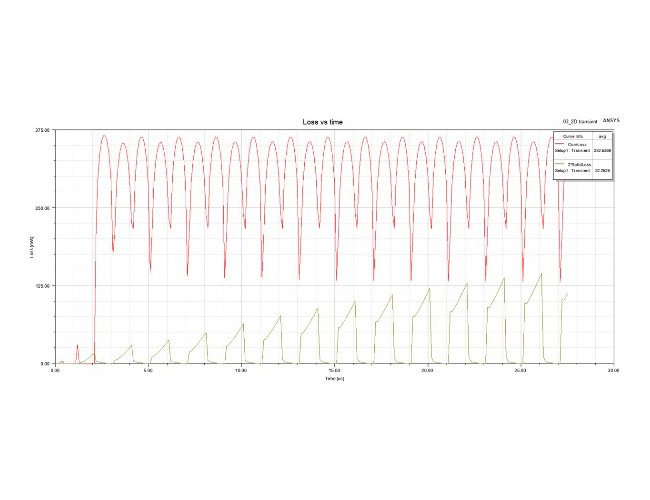

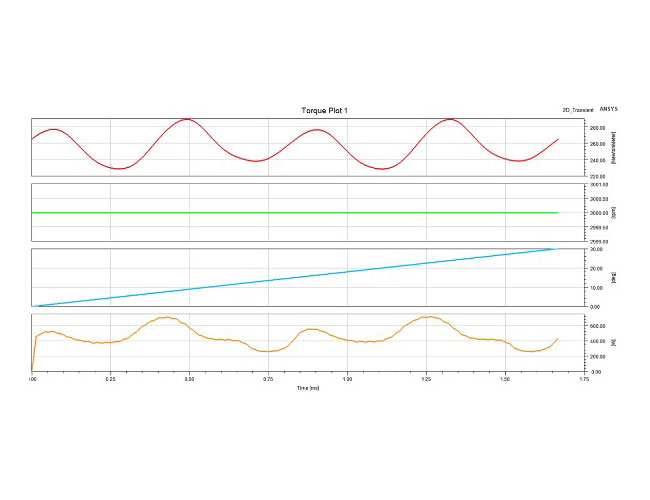

過渡状態(時間応答)の磁場をタイムステップ毎に計算し、回転や並進などの運動を伴う解析が可能で、インダクタ・トランスなどのコンバータ、インバータ回路との連成、モーター・アクチュエータなどの駆動回路や制御応答を絡めたシステムなどを解析する際に使用するソルバー。 - 静電場解析(Electrostatic)

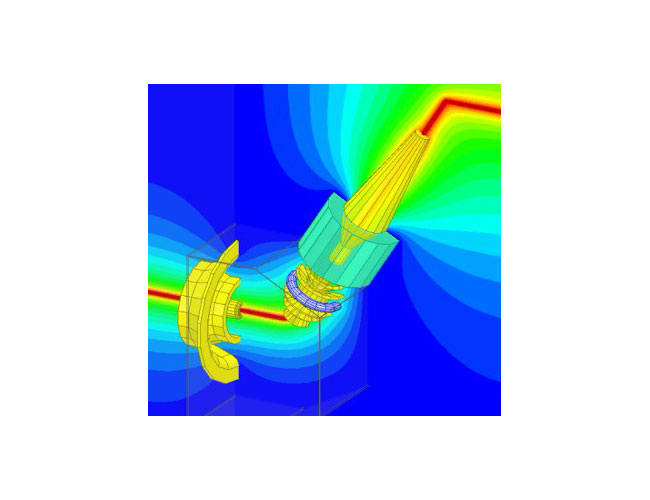

静電場(直流定常状態の場)を計算し、コンデンサ、タッチパネル、半導体プロセス、ケーブル、避雷器、がいし、絶縁破壊予測の電位・電界強度分布などを解析する際に使用するソルバー。 - 過渡電場解析(Electric Transient)
過渡状態(時間応答)の電場を計算し、電磁力、トルク、エネルギー、損失などを解析する際に使用するソルバー。(運動を伴う解析を除く) - 交流伝導場解析(AC Conduction)
交流定常状態の電場や周波数応答特性を計算し、アドミタンス(G、C)などを解析する際に使用するソルバー。 - 直流伝導場(DC Conduction)
電流が流れる導体内の直流伝導場(直流定常状態の場)を計算し、バスバー、ワイヤーハーネス、電池電極などを解析する際に使用するソルバー。
モデリング
共通のGUI であるAnsys Electronics Desktopを使って、モデル作成やインポート、境界条件・ポートの設定、シミュレーション制御、ポスト処理といった作業を実行することができます。
材料設定
- 材料ライブラリから選択
- BHカーブ
- 鉄損材料
- 永久磁石の温度依存材料
- 異方性材料
- 積層材料
- ベクトルヒステリシス
- 強磁性体の磁歪
- ANSYS Granta selectorの豊富な材料情報を活用
メッシュ
- 自動アダプティブメッシング
- マニュアルメッシュ
