解析ソルバー

• SIwave-DC
  低電圧・高電圧のPCBや、ICパッケージのDC解析を行うソルバーで、エンドツーエンドの電圧マージンを評価し、信頼性の高い電源供給を保証する。DC電圧降下、DC電流、DC電力損失、VRMなどの解析が可能。
• SIwave-PI
  SIwave-DCにAC解析を追加したソルバーで、電力供給ネットワークのモデル化とPCBのノイズ解析などが可能。また、電源回路を分析するのに最適で、デカップリングコンデンサの選択と配置を自動的に最適化し、RLCGパラメータ、電源・GNDプレーン共振、S/Y/Zパラメータ、周波数スイープなどの解析が可能。
• SIwave
  SIwave-PIにフルウェーブの有限要素法を追加したソルバーで、PCBやICパッケージの共振、反射、放射特性（近傍界、遠方界）などの解析が可能。インピーダンスマッチング、電力供給システムの最適化を容易に行うことができ、EMC問題を解決するためのPCB上の干渉領域を求める。

モデリング

SIwaveでは、Cadence Design Systems、Mentor Graphics、Zuken、Altiumなどのサードパーティー製の電気系CADからインポート、またはODB++ 規格を使用してのインポートが可能。

材料設定

• 材料ライブラリから選択
• 周波数依存性材料
• 導体厚
• 誘電体厚
• 配線形状のTop・Bottom寸法

メッシュ

• 自動アダプティブメッシング

ポスト処理

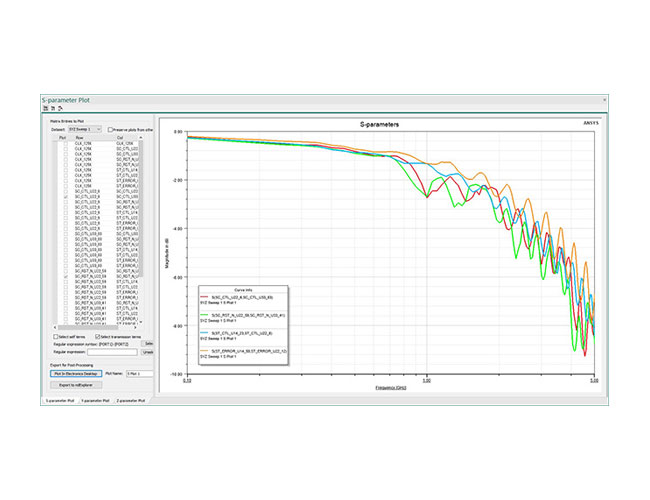

• S/Y/Zパラメータ

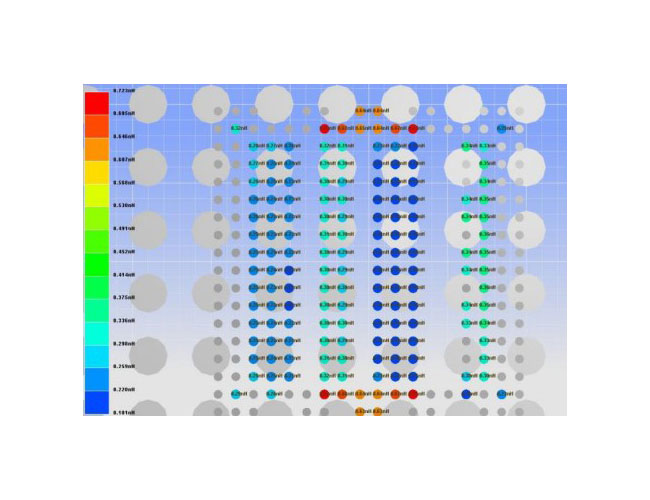

• RLCG分布
• シングルエンド・差動伝送特性

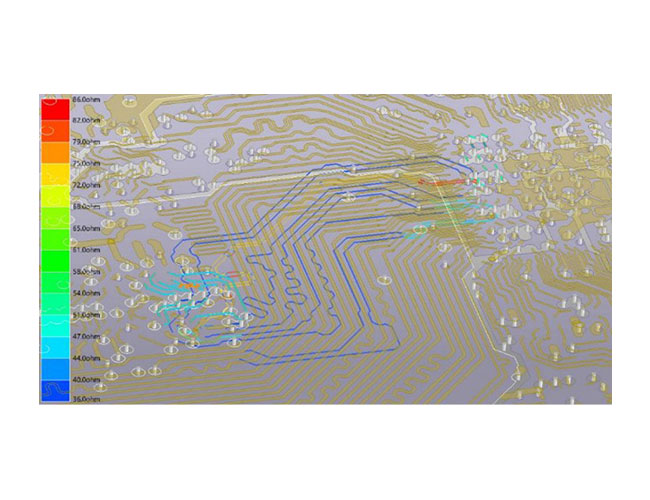

• 特性インピーダンス

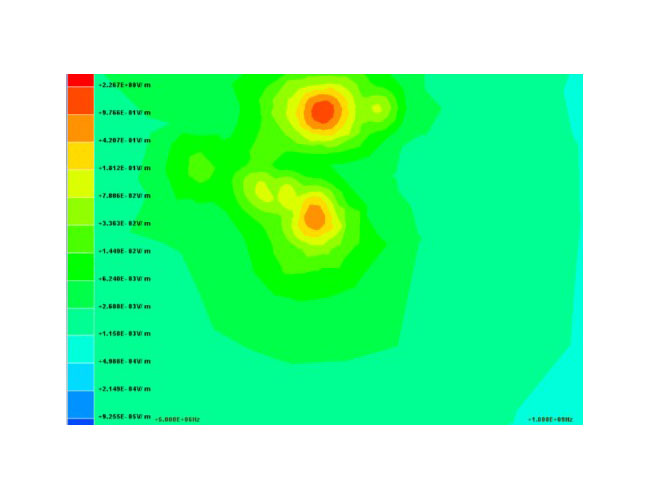

• 放射特性（近傍界、遠方界）

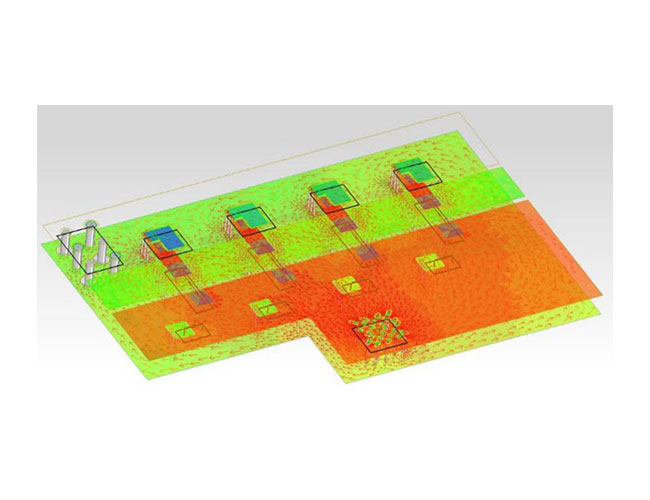

• 電流、電圧、電力分布
• Touchstone
• SPICEモデル
• IBISモデル
