Ansys Rockyパーティクルシミュレーター

機能/動作環境

機能一覧

  • CPUによる共有メモリ並列計算(HPCライセンスが必要)
  • シングルおよびマルチGPUによる共有メモリ並列計算(HPCライセンスが必要)

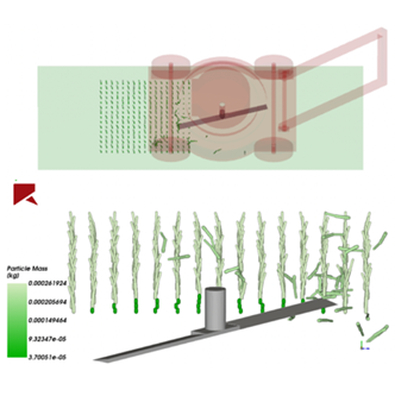

  • 粒子タイプ(球形状および非球形状のVolume、Shell、Flexible Shell、Fiber、Flexible Fiber)

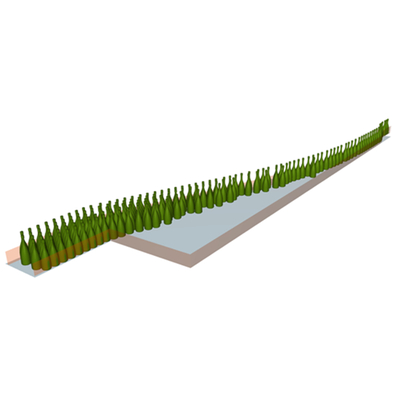

  • カスタム粒子形状モデル(STLデータ読み込み)

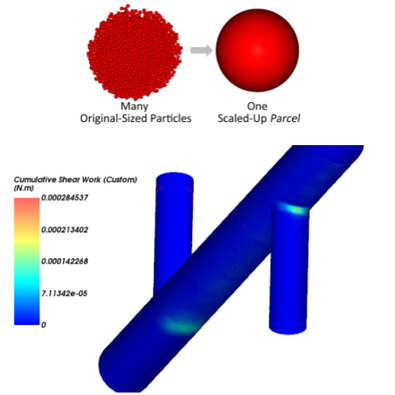

  • 粗視化モデル
  • 粒子接触モデル:法線方向力(Hysteretic Linear Spring、Linear Spring-Dashpot、Hertzian Spring-Dashpot)
  • 粒子接触モデル:接線方向力(Linear Spring Coulomb Limit、Coulomb Limit、Mindlin-Deresiewicz)
  • 粒子付着モデル(Constant、Linear、Leeds、JKR)
  • 粒子ころがり抵抗モデル(Type1、Type3)

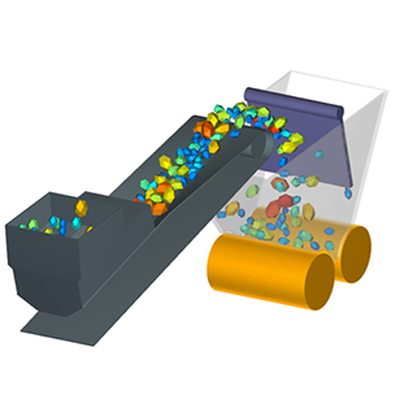

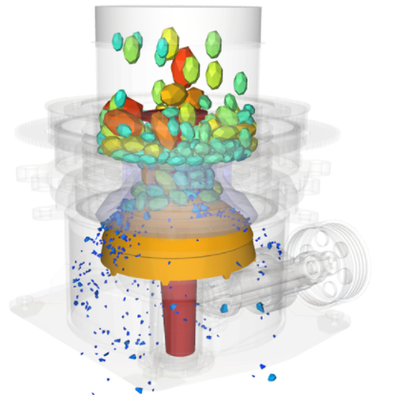

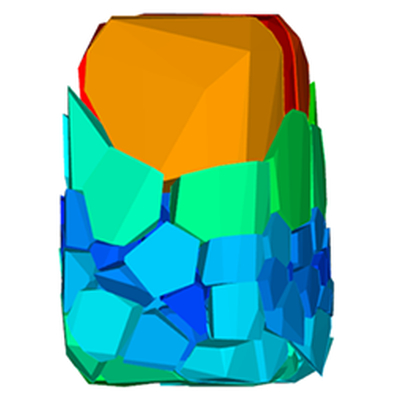

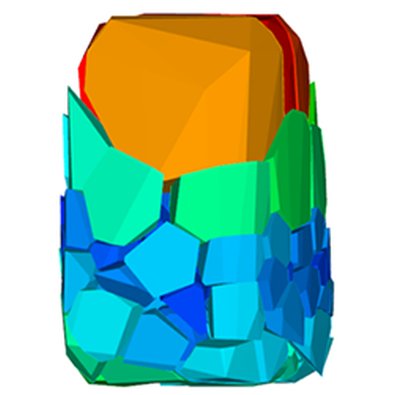

  • 粒子破砕モデル(Ab-T10、Tavares)

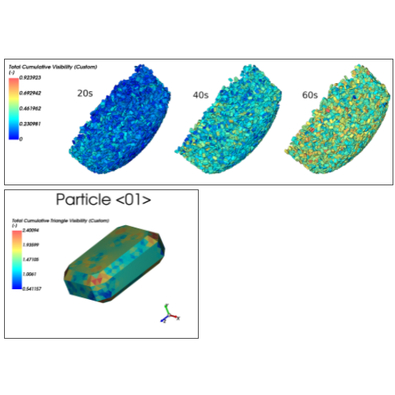

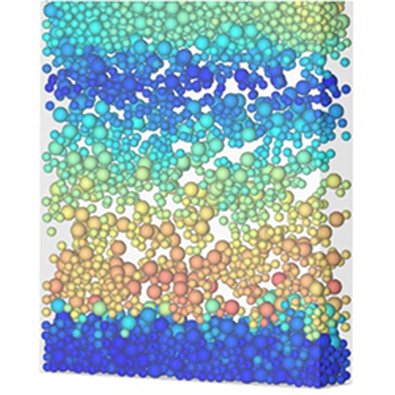

  • 熱移動モデル
  • 粒子による壁面磨耗モデル

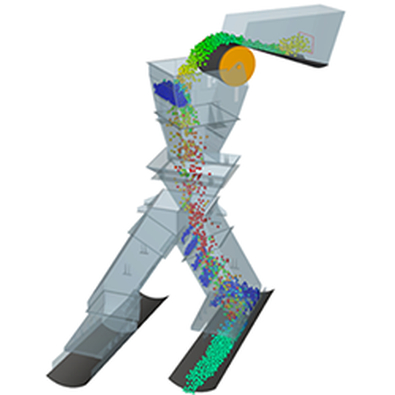

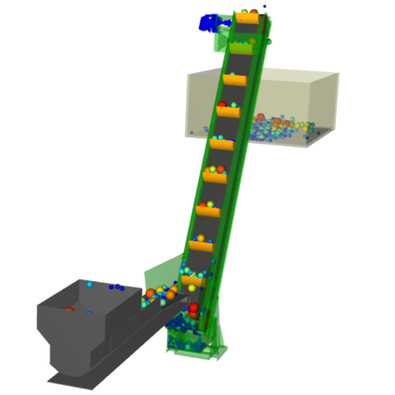

  • 形状データの作成(Feed Conveyor、Receiving Conveyor)
  • 形状データの読み込み(STL、DXF、XGL、Ansys Fluentのcasファイルとmshファイル)
  • 形状移動の定義(回転、並進、移動なし回転、移動なし並進、振動、6自由度剛体運動ほか)
  • 粒子生成機能(Continuous Injection、Volume Filling)
  • ソルバースケジューラー
  • Pythonマクロ&スクリプト
  • 粒子→流体1方向連成解析(Ansys Rocky単体)

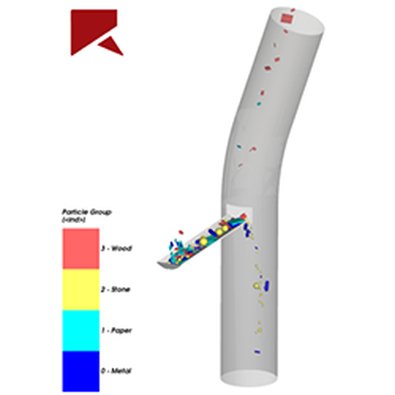

  • 流体→粒子1方向連成解析(Ansys Rocky単体、Ansys Fluentとの連成)

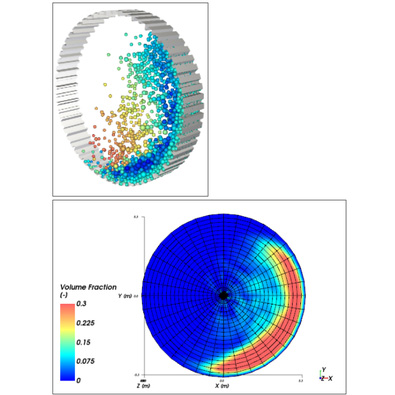

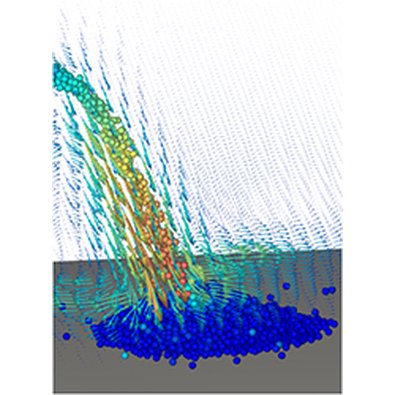

  • 流体↔粒子双方向連成解析(Ansys Fluentとの連成)

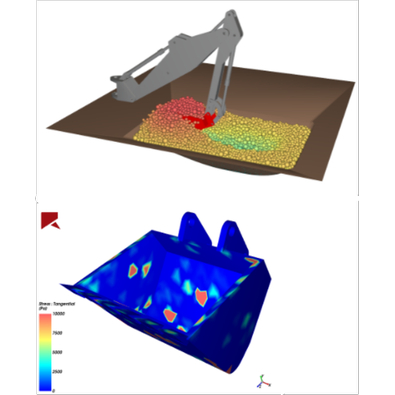

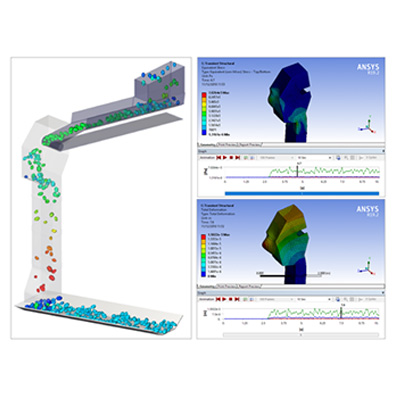

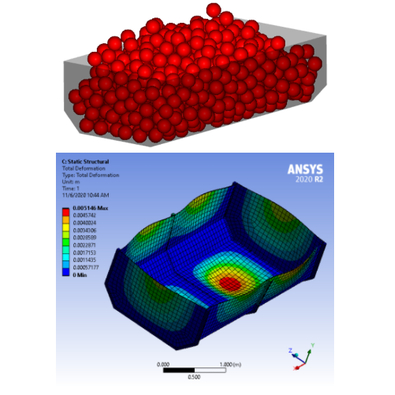

  • 粒子→応力連成解析(Ansys Mechanicalとの連成)

推奨環境

  • 64-bit Windows 10、64-bit Windows 11、64-bit Windows Server 2019、64-bit Windows Server 2022、64-bit CentOS 7 (7.8/7.9) Linux
  • OpenGLサポートのビデオカード
  • 8GB以上のRAM
  • クワッドコア以上のCPU(Intel Core i5、Intel Core i7、Intel Xeonなど)
  • 解像度1280 x 1024のモニター
  • センターホイール付きの2ボタンマウス
  • Ansys SpaceClaimもしくは他の3次元CAD
  • AVIが再生可能のムービー再生ソフト

推奨グラフィックボード

バージョン6.0以上のCUDA compute capabilityを持つNVIDIA GPUカードで、バージョン 11.6以上のCUDAツールキットをサポートするグラフィックドライバーがあり、4GBメモリ以上かつfast double-precision processing capabilitiesを持つもの。

代表例
Gamingカード:RTX2080、RTX2080 Ti、Titan RTX、RTX3080、RTX3090
Computing Workstationカード:Titan V、Quadro GP100、Quadro GV100
Computing Serverカード:Tesla P100、Tesla V100、A100、A30
