CADfix3次元CADデータ修正・変換・簡易化ツール

サブセットツール

プラント・プロセス専用簡易化ツール「CADfix PPS」(別途有償)

小さなCADファイルで、簡単・高速に処理

CADfixのPlant and Process Simplification(PPS)ソリューションは、大規模で複雑なCADアセンブリを高速に簡素化し、プラントとプロセス設計システム、造船用のソフトウェアにインポートするファイルサイズを縮小するためのソフトウェアです。

  • 大規模な機械CADモデルの簡素化でのエンジニアリング設計の労力を最大70%削減
  • 設計チームの工数を節約し、プロジェクト遅延によるペナルティを回避することで収益性アップ

CADfix PPSで簡素化する理由

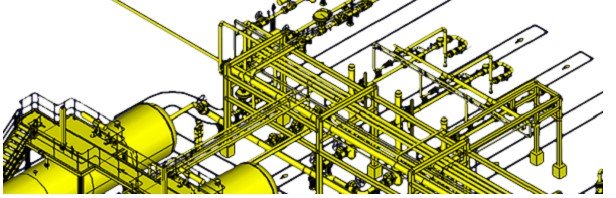

プラントとプロセス設計ソフトウェアでは、建屋と設備のモデルを統合しなければなりませんが、すべてのデータをオリジナルの状態で統合すると、非常に大きなCADアセンブリとなり、数百メガバイトあるいは数ギガバイトにまでなることがあります。また、統合データを扱うユーザー側のシステムは、大規模データを処理するようには設計されていません。不要な部品や詳細情報をすばやく削除し、モデルを簡素化することで、設備モデルをプラントレイアウト全体にシームレスに組み込めるようになります。また、ファイル共有が容易になり、データインポートでの失敗を回避することができます。

CADfix PPSは、階段やプラットフォーム、大型設備の設置、スキッドアセンブリなどのプラントレイアウトの問題に対応し、不要なジオメトリ、CADフィーチャ、見えない内部部品、複雑な部品を簡素化または削除します。DWG、Parasolid、SAT、STEP、JTファイルなど、ほとんどの中間CADフォーマットとの互換性があり、ネイティブCADデータは有償オプションで対応可能です。さらに、使いやすいするために、自動化の仕組みをご提供することもできます。

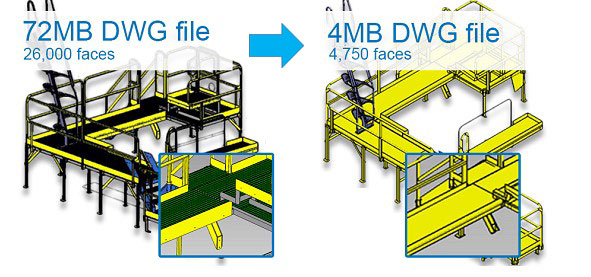

図1:フローリングと階段の簡素化
図1:フローリングと階段の簡素化

不要な詳細情報を削除したり簡素化しながらファイルサイズを縮小しても、機器の構造と外部エンベロープを正確に表すのに十分な情報が残っています。データ容量を1/10程度にまで削減することができますので、皆様のご期待には十分お応えできるものと思います。

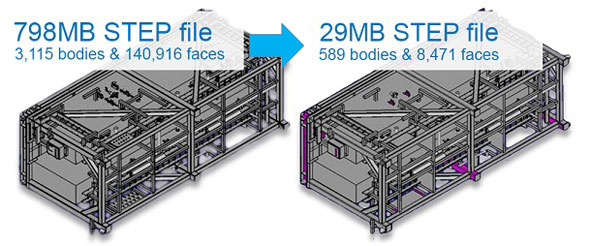

図2:スキッド構造モデルを798MBから29MBに縮小(処理時間:20分)
図2:スキッド構造モデルを798MBから29MBに縮小(処理時間:20分)

簡素化はバッチ処理を使って自動実行します。簡素化パラメータをより細かく制御する必要がある場合は手作業となります。

  • バウンディングボックス(内接球直径)のサイズに基づく小さな部品の自動除去
  • 選択したアイテムと同じ形状とサイズの部品の自動削除
  • 不必要な内部詳細情報の自動削除
  • 複雑な部品を内接箱形状または円柱に単純化
  • 穴、突起、内部くぼみの除去
  • フィレット、ラウンド、面取りなどのデザインフィーチャーの削除
  • フェースやボディの結合
  • ユーザーが選択したエンティティを削除
  • 詳細形状を簡易形状へ変換

外部からは見えない部品や、他アプリケーションにとって価値のない部品を削除します。例えば、モータや発電機アセンブリなど、単純な形状の内部に複雑な形状を持つ機器を配置している場合、ファイルサイズを大幅に縮小させることができます。

図3:自動内部詳細削除
図3:自動内部詳細削除

ナット、ボルト、ワッシャー、その他不要な要素を識別して削除します。これらを自動的かつ高速に実行する機能がありますので、大幅な作業工数の削減を期待することができます。

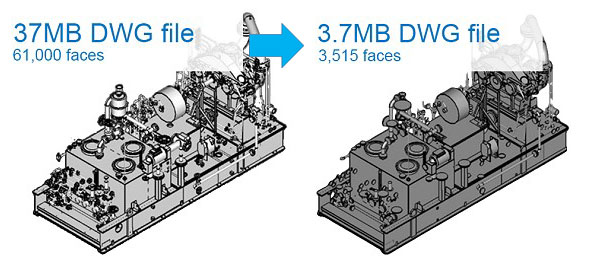

図4:不要な細部の自動識別と削除
図4:不要な細部の自動識別と削除

CADfix PPSは、無償トライアルが可能です。
無償トライアル希望の方は、こちらよりお問い合わせください。
